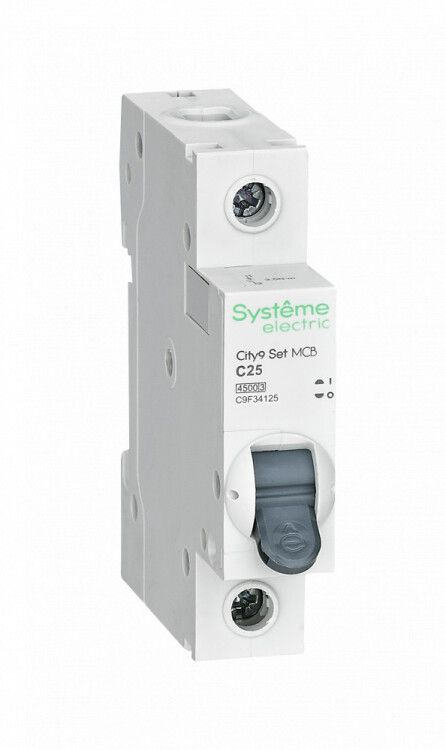

Выключатель автоматический однополюсный 25А С 4.5kA City9 | C9F34125 Systeme Electric APC

Автоматический выключатель модульный однополюсный 25А характеристика С 4.5кА 230В от бренда Systeme Electric (артикул c9f34125) предназначен для защиты бытовых и легкопромышленных электросетей от перегрузок и коротких замыканий. Этот выключатель встраивается в распределительный щит на DIN-рейку и обеспечивает надежную работу в условиях переменного тока 230 В.

Назначение и область применения

Автоматический выключатель модульный однополюсный 25А характеристика С 4.5кА 230В защищает однофазные цепи от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в жилых домах, офисах, малых мастерских и на объектах с умеренным энергопотреблением. Часто используется для защиты групп розеток, освещения, бытовой техники и других нагрузок до 25 А.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой он рассчитан
• Номинальное напряжение изоляции: 440 В - предельное напряжение, которое не повредит изоляцию внутри устройства
• Категория срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно прервать
• Род тока: переменный (AC) - работает только в сетях с переменным током 50 Гц
• Ширина: 1 модуль (17,5 мм) - занимает один стандартный модуль на DIN-рейке
• Глубина монтажа: 45 мм - требует свободного места в щите для правильной установки
• Степень защиты: IP20 - защищён от прикосновений пальцев и твердых предметов, но не от воды и пыли
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий тепловую нагрузку на провода
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 25А характеристика С 4.5кА 230В устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём фиксации защёлки на рейке - никаких болтов или инструментов не требуется. Для подключения используются зажимы с клеммами, которые обеспечивают плотный контакт с медными проводниками сечением до 2,5 мм2. Обратите внимание: глубина монтажа 45 мм требует достаточного внутреннего объёма щита. Выключатель совместим со всеми типами щитов, поддерживающими модульную систему City9 SET.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Конструкция включает ударопрочный корпус из термостойкого пластика и 6 металлических заклёпок для усиления механической прочности. Клеммы спроектированы так, чтобы исключить случайное попадание изоляции или жил в заклемменное пространство - это снижает риск возгорания. Наличие механизма «мгновенной коммутации» гарантирует быстрое отключение даже при слабом контакте.

Преимущества

• Высокая отключающая способность (4,5 кА) обеспечивает безопасность даже при значительных аварийных токах
• Характеристика C хорошо сочетается с типичными бытовыми нагрузками - меньше ложных срабатываний при пуске оборудования
• Класс токоограничения 3 снижает тепловые потери в проводах во время КЗ, продлевая срок службы кабеля
• Изготовлен в серии City9 SET - единая система с другими элементами щита, что упрощает сборку и обслуживание
• Простая и надёжная конструкция с минимальным числом движущихся частей

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не позволяет использовать её вне закрытых щитов
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (например, крупных компрессоров); для них лучше выбрать характеристику D
• Один полюс - не подходит для двухфазных или трёхфазных цепей; для таких задач нужны многополюсные модели

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отключение осветительных цепей в квартире
• Щитовая защита для стиральной машины, холодильника, микроволновой печи
• Электрощит в небольшом офисе или мастерской с нагрузкой до 5,75 кВт (при 230 В)

Практические советы

• Выбирая этот автомат, проверьте сечение провода: максимум 2,5 мм2 - больше не войдёт в клемму
• При установке в щит убедитесь, что есть минимум 45 мм свободной глубины за рейкой
• Не используйте его вместо УЗО - он не защищает от утечек тока на землю
• Если в вашей сети часто происходят скачки напряжения, дополнительно установите стабилизатор или surge protector
• Для комплексной защиты нескольких цепей можно собрать щит из нескольких модулей этой же серии - все элементы City9 SET совместимы друг с другом
