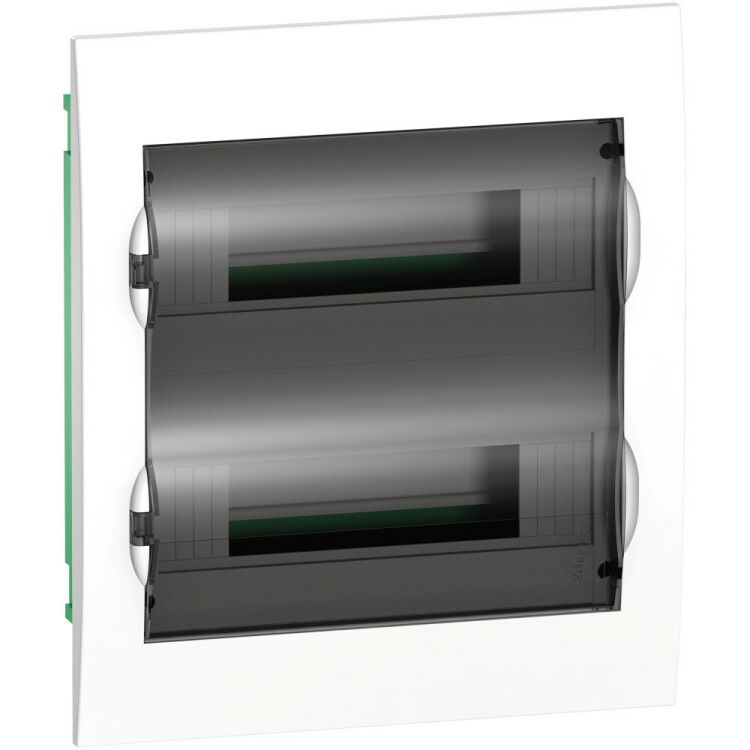

Щит распределительный встраиваемый City9 Box на 24 модуля IP40 Systeme Electric EZ9E212S2FRU

Корпус встраиваемый с прозрачной дверью 2 ряда 24 модуля IP40, IK07, 63А, 2 клеммы от бренда Systeme Electric - это компактный распределительный щиток серии City9 Box для скрытой установки в стену. Подходит для монтажа автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих помещениях.

Назначение и область применения

Корпус встраиваемый с прозрачной дверью 2 ряда 24 модуля IP40, IK07, 63А, 2 клеммы предназначен для сборки распределительных щитов в стенах. Он обеспечивает безопасную и организованную установку модульного оборудования: автоматов, УЗО, реле напряжения, счетчиков и других устройств шириной 18 мм. Подходит для квартир, частных домов, офисов и небольших объектов с ограниченным пространством. Благодаря прозрачной двери можно контролировать состояние аппаратов без вскрытия щита.

Технические характеристики

• Количество модулей: 24 (2 ряда по 12 модулей)
• Ширина одного модуля: 18 мм
• Номинальный ток: 63 А - максимальный допустимый ток через вводные кабели
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Ударостойкость: IK07 - устойчив к удару энергии 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см)
• Глубина монтажа: 74,5 мм - требует соответствующего углубления в стене
• Материал корпуса: самозатухающий пластик (поликарбонат/ABS)
• Диапазон рабочих температур: от –5 C до +60 C
• Количество вводов: 5 - для подключения входящих кабелей
• Количество клемм: 2 - для заземления и зануления
• Цвет: белый
• DIN-рейка: две шины, установленные внутри корпуса
• Тип крышки: закрытого типа с пазом для фиксации двери

Совместимость и монтаж

Корпус встраиваемый с прозрачной дверью 2 ряда 24 модуля IP40, IK07, 63А, 2 клеммы полностью совместим с модульными устройствами брендов Systeme Electric и DEKraft. Монтаж выполняется методом скрытой установки: требуется подготовить нишу в стене глубиной не менее 74,5 мм. Коробка крепится к стене с помощью анкеров или дюбелей, которые входят в комплект. DIN-рейки уже установлены - достаточно защелкнуть устройства на них. Прозрачная дверь легко меняет сторону открывания: её можно переставить с левой на правую сторону без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Степень защиты IP40 предотвращает попадание инструментов и проводов, но не защищает от влаги - поэтому не применяется во влажных помещениях (ванная, баня, подвал). Ударостойкость IK07 гарантирует устойчивость к случайным механическим воздействиям, что важно в местах с высокой проходимостью. Номинальный ток 63 А позволяет использовать щиток для основных групп освещения, розеток и мощных приборов, но не для вводных щитов с нагрузкой выше этого значения.

Преимущества

• Прозрачная дверь - возможность визуального контроля состояния автоматов без открытия щита
• Две DIN-рейки обеспечивают плотную укладку 24 модулей - оптимально для компактных решений
• Пятиканальный ввод - удобно для подключения нескольких кабелей (фаза, ноль, земля, запас, ответвление)
• Фиксированные клеммы для PE и N - исключают необходимость самостоятельного монтажа шин
• Легкая замена положения двери - гибкость при расположении щита рядом со стенами или дверями
• Высокая совместимость с продукцией Systeme Electric и DEKraft - снижает риск проблем с посадкой устройств

Ограничения применения

• Не предназначено для наружной установки - IP40 не защищает от влаги и пыли
• Не подходит для вводных щитов с током свыше 63 А - требуется более мощный корпус
• Не рекомендовано для помещений с постоянной влажностью (>80%) или риском брызг
• Глубина 74,5 мм требует точного расчета толщины стены - недостаточно места в старых перегородках
• Нельзя использовать с устройствами шириной больше 18 мм (например, двухмодульные УЗО занимают два слота)

Примеры использования

• Распределительный щит в квартире: 10 автоматов на розетки, 6 на освещение, 2 УЗО, 1 реле напряжения, 1 счетчик
• Электрооборудование малого офиса: группы розеток, кондиционера, сервера, света и резерва
• Подключение теплого пола, бойлера и другой мощной техники с отдельными автоматами
• Замена старого щитка в хрущевке - благодаря компактной глубине подходит даже в тонкие стены

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 75 мм, чтобы корпус не выпирал из стены
• Используйте только модульные устройства шириной 18 мм; двойные устройства (36 мм) займут два слота
• При подключении кабелей соблюдайте цветовую маркировку: L - коричневый, N - синий, PE - желто-зеленый
• Дверь можно перевернуть: открутите четыре винта, поменяйте направление и закрутите обратно
• Не используйте этот корпус вместо вводного щита - он рассчитан только на распределение, а не на прием питания от сети
• Для долговечности избегайте установки рядом с источниками тепла (радиаторы, печи)
