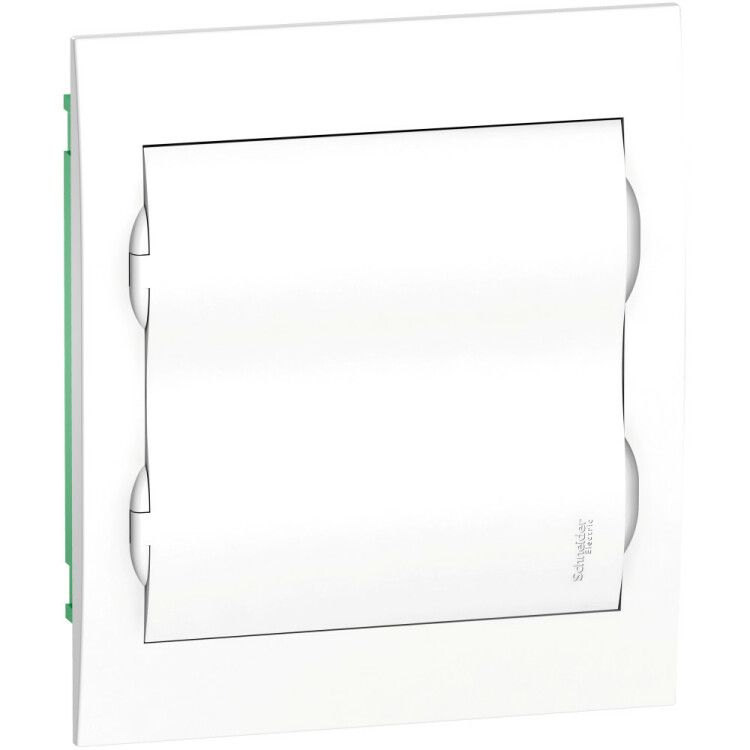

Корпус встраиваемый City9 Box белая дверь 2ряд/24мод | EZ9E212P2FRU SE APC

Корпус встраиваемый 2 ряда 24 модуля с белой дверцей IP40 IK07 63А 2 клеммы от бренда Systeme Electric - это компактный распределительный щиток для скрытой установки в стену, предназначенный для размещения автоматических выключателей, УЗО и других модульных устройств. Артикул ez9e212p2fru соответствует серии City9 Box и обеспечивает надежную защиту оборудования в жилых и коммерческих помещениях.

Назначение и область применения

Корпус встраиваемый 2 ряда 24 модуля с белой дверцей IP40 IK07 63А 2 клеммы используется для сборки распределительных щитов в стенах. Подходит для квартир, частных домов, офисов и небольших объектов, где требуется компактное и защищённое размещение модульного оборудования - автоматов, УЗО, реле напряжения, счетчиков и т.д. Благодаря двум DIN-рейкам позволяет разместить до 24 стандартных модулей шириной 18 мм каждый. Применяется там, где важна эстетика и безопасность: щиток не выступает из стены, а дверца скрывает внутренние элементы.

Технические характеристики

• Количество модулей: 24 (по 18 мм на модуль)
• Количество рядов: 2
• Номинальный ток: 63 А - максимальный допустимый ток через вводные кабели
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Ударная прочность: IK07 - устойчив к удару энергией 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см)
• Материал корпуса: пластик (негорючий, самозатухающий)
• Глубина монтажа: 74,5 мм - требуемая глубина штробы в стене
• Цвет: белый
• Диапазон рабочих температур: от –5 C до +60 C
• Количество вводов: 5 - места для пропуска кабелей в корпус
• Тип крышки: закрытого типа с пазом для удобного открывания
• Способ монтажа: скрытая установка (в стену)
• Наличие DIN-рейки: да, две металлические рейки
• Количество клемм: 2 - для подключения основного вводного кабеля

Совместимость и монтаж

Корпус встраиваемый 2 ряда 24 модуля с белой дверцей IP40 IK07 63А 2 клеммы полностью совместим с модульными устройствами брендов Systeme Electric и DEKraft. DIN-рейки стандартизированы, поэтому подходят любые устройства с типовой шириной 18 мм. Монтаж выполняется в подготовленную нишу в стене. Глубина штробы должна быть не менее 74,5 мм. Кабельные вводы расположены по периметру - можно выбрать оптимальный вариант подвода проводов. Дверца крепится на петлях и может быть установлена слева или справа - гибкая ориентация упрощает проектирование.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных щитов в жилых зонах. Степень защиты IP40 предотвращает доступ к токоведущим частям со стороны сторонних предметов, но не защищает от влаги - не применяйте в сырых помещениях (ванной, бане, на улице). Ударная прочность IK07 гарантирует устойчивость к случайным ударам, что важно в местах с высокой проходимостью. Корпус выполнен из самозатухающего пластика, соответствующего нормам UL94 V-0.

Преимущества

• Высокая плотность компоновки: 24 модуля в одном корпусе экономят место
• Скрытое исполнение - не портит интерьер, легко интегрируется в отделку
• Две DIN-рейки обеспечивают равномерное распределение нагрузки и удобство обслуживания
• Пятикратный ввод кабелей - гибкость при прокладке проводов
• Белая дверца с пазом - удобно открывается одной рукой, хорошо сочетается с современным дизайном
• Полная совместимость с продукцией Systeme Electric и DEKraft - снижает риск ошибок при замене или расширении системы

Ограничения применения

• Не подходит для установки во влажных помещениях - IP40 не защищает от брызг и пара
• Номинальный ток 63 А ограничен - не используйте для крупных промышленных объектов или многоквартирных домов с мощностью выше 14 кВт
• Требуется точная подготовка штробы: недостаточная глубина (менее 74,5 мм) затруднит монтаж
• Крышка не запирается - не рекомендуется для общественных мест без дополнительного замка
• Нет встроенной вентиляции - при длительной работе с высокими нагрузками возможен нагрев внутри

Примеры использования

• Электрощит в квартире: 10 автоматов, 2 УЗО, 1 реле напряжения, 1 счётчик - всё помещается в один корпус
• Распределительный щит в офисе: управление освещением, розетками и кондиционерами
• Подключение группы розеток на кухне с УЗО и автоматом
• Обновление старого щита в доме: замена деревянного ящика на современный встраиваемый корпус

Практические советы

• Перед монтажом проверьте глубину штробы - минимум 74,5 мм; лучше сделать её чуть больше для свободного доступа
• Используйте кабельные зажимы при подключении - они предотвратят перегибы и повреждение изоляции
• Если планируете использовать много УЗО, учтите, что они занимают два модуля - рассчитывайте количество заранее
• Дверцу можно поменять сторону: открутите петли, переверните крышку и закрепите на противоположной стороне
• Для долговечности не перегружайте щиток - суммарная мощность всех автоматов не должна превышать 63 А
• При использовании с DEKraft - все крепления и фиксаторы совпадают, не нужны адаптеры
