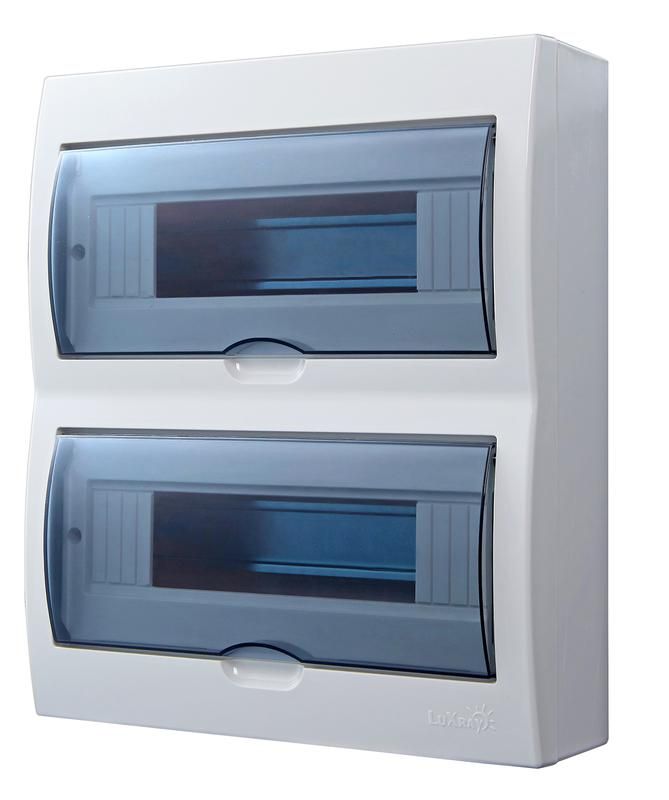

Бокс Luxray ЩРН-П-24 LEZARD 731-2000-024

Бокс распределительный малогабаритный ЩРН-П-24 от бренда LEZARD - компактная герметичная коробка для защиты внутренней проводки и аппаратуры управления в условиях повышенной влажности, запыленности или на улице. Артикул 731-2000-024 подходит для установки в ограниченном пространстве, где важна надёжность, а не вместимость.

Назначение и область применения

ЩРН-П-24 предназначен для размещения коммутационных устройств: автоматических выключателей, контакторов, реле, клеммников и других элементов слаботочных или силовых цепей до 500 В. Коробка защищает оборудование от внешних воздействий - воды, пыли, механических повреждений. Применяется в системах автоматизации, на объектах ЖКХ, транспорта, промышленного оборудования там, где требуется компактное решение.

Технические характеристики

• Габариты: 240×180×90 мм - минимальный размер для обеспечения базовой функциональности
• Материал корпуса: термостойкий пластик (поликарбонат или аналог), устойчивый к УФ-излучению и перепадам температур
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Класс ударопрочности: IK07 - выдерживает удар энергией до 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см)
• Цвет: серый (стандартный цвет для промышленных распределительных коробок)
• Максимальная глубина установки: 90 мм - позволяет разместить устройства с небольшими габаритами

Совместимость и монтаж

ЩРН-П-24 имеет предварительно выполненные входные и выходные отверстия для кабельных вводов - их можно просверлить дополнительно при необходимости. Крышка фиксируется на двух шарнирах и плотно закрывается с помощью уплотнительного контура. Для монтажа используются четыре крепёжных отверстия по углам корпуса. Подходит для настенной установки на стену, плиту или раму. Диаметр кабельных вводов - до 16 мм. Не предназначена для установки внутри щитов большего размера - используется как самостоятельный модуль.

Безопасность и стандарты

ЩРН-П-24 соответствует требованиям ГОСТ Р 51317.1 и ГОСТ Р МЭК 60529 по степени защиты IP65. Конструкция исключает случайное доступ к токоведущим частям при закрытом крышке. Сертифицирована для работы в диапазоне температур от –25C до +55C.

Преимущества

• Уменьшенные габариты позволяют использовать её там, где другие модели не помещаются
• Высокая степень защиты IP65 снижает риск отказов из-за влаги и пыли
• Жесткая конструкция корпуса сохраняет форму даже при нагрузках
• Легко открывается и закрывается - удобно для обслуживания и диагностики

Ограничения применения

• Не подходит для установки крупных автоматов (например, более 4 модулей шириной 18 мм каждый)
• Не рассчитана на работу при температурах ниже –25C или выше +55C
• Не предназначена для внутреннего монтажа в больших распределительных щитах - является автономным решением
• Отсутствуют встроенные заземляющие шины - необходимо предусмотреть их отдельно при проектировании

Примеры использования

• Защита кнопочного пункта управления на станке
• Размещение реле времени и контактора на уличном освещении
• Подключение датчиков движения и контроллеров в подъезде дома
• Монтаж системы сигнализации на заборе или в парковке

Практические советы

• Перед монтажом проверьте, что все кабели имеют подходящий диаметр - слишком толстые могут повредить уплотнители
• Используйте кабельные вводы с резьбой M16 или M20 - они совместимы со стандартными отверстиями ЩРН-П-24
• При установке на вертикальную поверхность ориентируйте крышки вниз - так вода не будет собираться на уплотнителе
• Не затягивайте болты крепления слишком сильно - это может деформировать пластиковую крышку
• Артикул 731-2000-024 идеально дополняет линейку LEZARD для компактных решений - сочетайте с другими изделиями этой серии для унификации проекта
