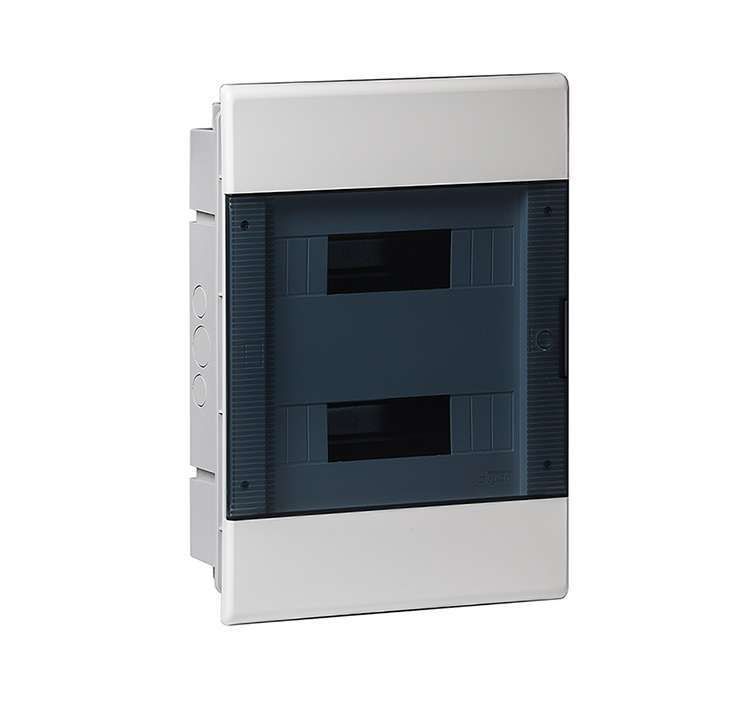

Щиток СП 24мод. с двер. Рувинил 68124 TYCO

Щит распределительный встраиваемый на 24 модуля с дверцей белый IP40 (ЩРв-П-24) — компактный корпус из полистирола для внутренней установки в стену, предназначен для монтажа автоматических выключателей, УЗО и другой модульной аппаратуры. Производится под брендами Рувинил и Тусо, артикул 68124.

Назначение и область применения

Щит распределительный встраиваемый на 24 модуля с дверцей белый IP40 (ЩРв-П-24) используется для организации внутренних электрических сетей в помещениях. Подходит для распределения электроэнергии в квартирах, офисах, магазинах и легких производственных объектах. Обеспечивает безопасную фиксацию модульного оборудования: автоматов, УЗО, реле, счетчиков и т.п.

Технические характеристики

• Количество модулей: 24 (стандартная ширина модуля 17,5 мм)
• Формат расположения: два вертикальных ряда по 12 модулей каждый
• Наличие DIN-рейки: да, установлены две металлические рейки для крепления модулей
• Габариты корпуса: 415×299×103 мм (высота × ширина × глубина)
• Глубина монтажа: 91 мм — требует соответствующего углубления в стене
• Материал корпуса: полистирол — прочный, устойчивый к механическим воздействиям, не проводит ток
• Материал дверцы: пластик, закрывается на защелках
• Степень защиты: IP40 — защита от твердых предметов более 1 мм, но не от воды
• Цвет: белый, матовый
• Способ монтажа: утопленный (встраиваемый)

Совместимость и монтаж

Щит распределительный встраиваемый на 24 модуля с дверцей белый IP40 (ЩРв-П-24) совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. Для монтажа требуется подготовить нишу в стене с глубиной не менее 91 мм. Корпус крепится к стене с помощью анкеров или гвоздей через предварительно проделанные отверстия в боковых стенках. Дверца открывается на петлях — доступ к оборудованию возможен без демонтажа щита. Не рекомендуется использовать для наружной установки или во влажных средах из-за низкой степени защиты IP40.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60670-1 для распределительных щитов. Полистирольный корпус обеспечивает электроизоляцию и не поддерживает горение. Открытые части внутри щита находятся под защитой дверцы, что снижает риск случайного контакта. Однако IP40 не гарантирует защиту от влаги — использование в банях, подвалах или на улице запрещено.

Преимущества

• Компактные размеры позволяют устанавливать щит даже в ограниченном пространстве
• Четкая двухрядная организация модулей упрощает обслуживание и диагностику
• Пластиковая дверца легко открывается и надежно фиксируется
• Белый цвет маскирует следы эксплуатации и хорошо сочетается с интерьером
• Подходит для массового использования в жилищном и коммерческом строительстве

Ограничения применения

• Не допускается установка в помещениях с высокой влажностью (бани, прачечные, подвалы без вентиляции)
• IP40 не защищает от брызг, пылевых потоков или попадания жидкости — нельзя применять в цехах с орошением или на улице
• Полистирол менее ударопрочен, чем металл — не рекомендован для мест с высоким риском повреждений (например, производственные участки с активным движением техники)
• Не подходит для установки мощных устройств свыше 24 модулей — перегрузка недопустима

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 10–12 группами освещения и розеток
• Распределительный щит в офисном помещении для управления светом, розетками и кондиционерами
• Локальный щит в торговом зале для питания точек продаж, видеонаблюдения и POS-терминалов
• Встроенный щит в коридоре многоквартирного дома для учета энергопотребления этажа

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 91 мм, чтобы корпус полностью поместился без выпирания
• При прокладке кабелей используйте кабельные вводы — они не предусмотрены в комплекте, но обязательны для соблюдения норм безопасности
• Не затягивайте болты слишком сильно — полистирол легко трескается
• Для удобства обслуживания располагайте часто используемые устройства (например, УЗО) в первом ряду
• Щит распределительный встраиваемый на 24 модуля с дверцей белый IP40 (ЩРв-П-24) от Рувинил и Тусо — один из самых распространённых решений; при замене убедитесь, что новый щит имеет аналогичную глубину и количество модулей
