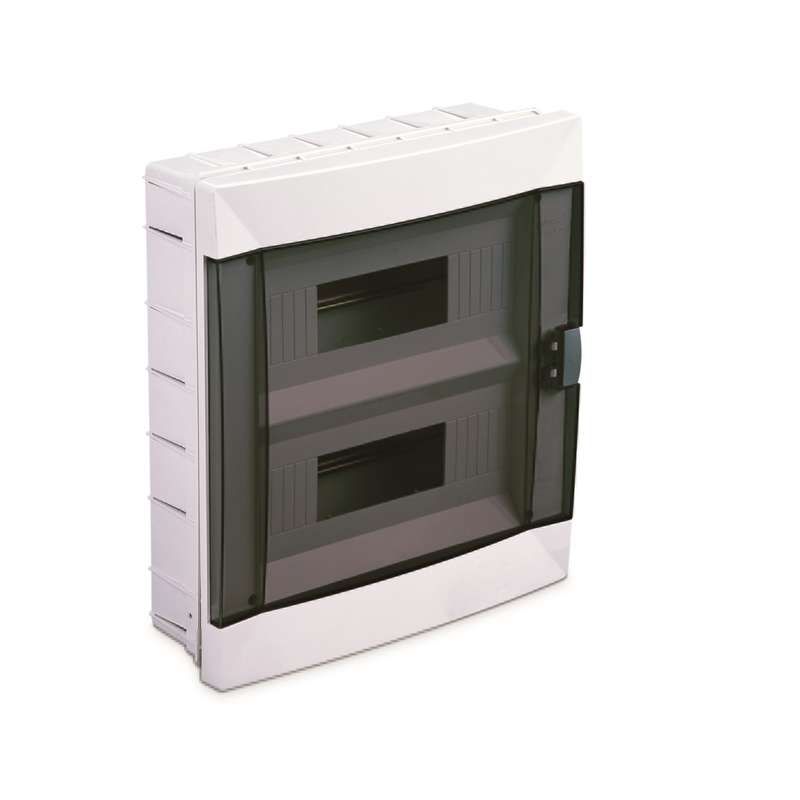

Бокс СП IP40 24 авт Makel 63024

Корпус встраиваемый 24 модуля пластик белый 110x355x310 мм IP40 с DIN-рейкой от Makel (арт. 63024) предназначен для компактного монтажа автоматических выключателей, УЗО и других устройств в стене. Подходит для распределительных щитов в жилых и коммерческих помещениях.

Назначение и область применения

Этот корпус используется для установки внутренних распределительных щитов в стены зданий. Он обеспечивает защиту электрооборудования от внешнего воздействия и позволяет организовать аккуратную проводку внутри помещения. Применяется в квартирах, офисах, торговых центрах и на объектах с ограниченным пространством для монтажа шкафов.

Технические характеристики

• Количество модулей: 24 (стандартная ширина модуля 17,5 мм)
• Размеры корпуса: 110×355×310 мм (Ш×В×Г)
• Глубина монтажа: 77 мм — минимальная глубина стены, необходимая для утопленной установки
• Материал: термостойкий пластик
• Цвет: белый
• Степень защиты: IP40 — защита от твердых предметов более 1 мм, но не от воды
• Количество рядов: 2 — позволяют размещать устройства в два уровня
• Наличие DIN-рейки: да, предварительно установленная, стандартная 35 мм
• Наличие монтажной панели: да — для фиксации оборудования и удобства прокладки проводов
• Тип крышки: закрытого типа, прозрачная — позволяет видеть состояние устройств без вскрытия

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами: автоматическими выключателями, УЗО, реле напряжения, счетчиками и другими приборами шириной 17,5 мм. Монтаж выполняется методом утопления — корпус вставляется в подготовленное отверстие в стене. Глубина проема должна соответствовать 77 мм. Для точной установки рекомендуется использовать уровень и проверить соответствие габаритов отверстия. Крышка крепится на петлях и открывается для обслуживания.

Безопасность и стандарты

Степень защиты IP40 гарантирует безопасность от контакта с крупными твердыми предметами, такими как отвертки или пальцы, но не защищает от брызг воды или влаги. Поэтому корпус не применяется во влажных помещениях (ванная, баня, улица). Соответствует требованиям к внутренним распределительным устройствам согласно ГОСТ Р 50030.2 и IEC 61439-3.

Преимущества

• Прозрачная крышка позволяет контролировать положение рычагов и индикацию устройств без вскрытия
• Встроенная DIN-рейка исключает необходимость самостоятельной установки
• Монтажная панель упрощает фиксацию проводов и снижает риск перегрева из-за скученности
• Пластиковый корпус не проводит ток и устойчив к коррозии
• Белый цвет легко сочетается с интерьером и хорошо освещается светом

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в сырых помещениях — IP40 не обеспечивает защиту от воды
• Подходит только для встраиваемой установки; не может использоваться как накладной щит
• Максимальная нагрузка на DIN-рейку определяется весом установленных устройств — не следует перегружать рейку тяжелыми аппаратами без дополнительной фиксации
• Не предназначена для высоких температур выше +40°C длительного действия

Примеры использования

• Распределительный щит в квартире: автоматические выключатели, УЗО, реле напряжения
• Общий этажный щит в многоквартирном доме
• Щит управления освещением в офисе
• Контрольные панели на входе в помещение с несколькими группами потребителей

Практические советы

• Перед монтажом проверьте, что отверстие в стене имеет достаточную глубину (не менее 77 мм) и точно соответствует габаритам корпуса 110×355 мм
• Используйте уровень при установке — даже небольшой перекос затруднит последующую замену модулей
• При прокладке проводов оставляйте запас длины для будущего обслуживания — особенно важно для устройств на нижнем ряду
• При необходимости можно дополнительно зафиксировать корпус раствором или специальной пеной после установки
• Не используйте этот корпус вместо металлического — он не подходит для мест с высокой вероятностью механических повреждений
