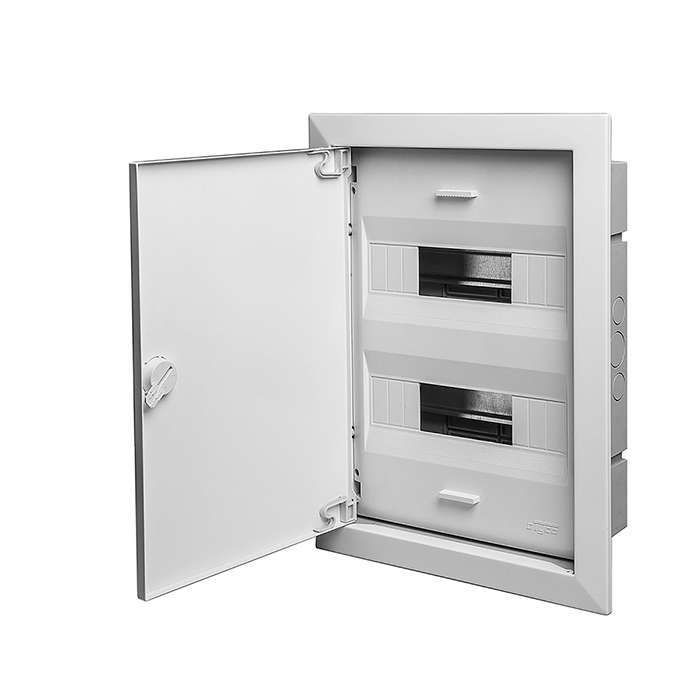

Щиток СП 24мод. с метал. двер. Рувинил 68124М TYCO

Щит распределительный встраиваемый на 24 модуля с металлической дверцей IP40 от бренда Ruvinil (арт. 68124м) предназначен для компактного внутреннего монтажа в стену и обеспечивает надёжную защиту коммутационных устройств в условиях сухих помещений. Металлическая дверца и прочный корпус из полистирола обеспечивают долговечность и безопасность эксплуатации.

Назначение и область применения

Щит распределительный встраиваемый на 24 модуля с металлической дверцей IP40 используется для установки автоматических выключателей, УЗО, реле и других модульных устройств внутри стен в жилых, офисных и административных зданиях. Подходит для распределения электроэнергии в квартирах, частных домах, небольших производственных помещениях. Благодаря скрытому монтажу сохраняет эстетичный вид интерьера.

Технические характеристики

• Количество модулей: 24 (два ряда по 12 модулей каждый)
• Глубина монтажа: 91 мм — требует соответствующего углубления в стене
• Материал корпуса: полистирол — устойчив к механическим воздействиям, не проводит ток
• Материал дверцы: металл — повышает ударопрочность и защищает от несанкционированного доступа
• Степень защиты: IP40 — защита от твёрдых предметов диаметром более 1 мм, но не от воды
• Тип запора: замок — позволяет закрывать щит ключом для безопасности
• Цвет: белый — сочетается с большинством интерьеров
• Наличие DIN-рейки: да — стандартная рейка для фиксации модульных устройств

Совместимость и монтаж

Щит распределительный встраиваемый на 24 модуля с металлической дверцей IP40 совместим со всеми типовыми модульными устройствами шириной 17,5 мм (стандарт DIN 43880). Для монтажа требуется подготовить нишу в стене глубиной не менее 95 мм с учётом штукатурки и кабельных каналов. Кабели заводятся через предварительно просверленные отверстия в задней стенке. Не рекомендуется использовать в сырых помещениях — степень защиты IP40 не предусматривает защиту от влаги.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных щитов. Металлическая дверца и пластиковый корпус обеспечивают электробезопасность при случайном контакте. Запирающий механизм препятствует доступу посторонних лиц к токоведущим элементам.

Преимущества

• Удобная двухрядная компоновка — позволяет разместить до 24 устройств без перегрузки
• Металлическая дверца — выше прочность и защита от внешних повреждений по сравнению с пластиковыми крышками
• Скрытый монтаж — минимизирует визуальное влияние на интерьер
• Фиксация на DIN-рейке — ускоряет сборку и обслуживание
• Замок на дверце — обеспечивает контроль доступа, особенно в общественных местах

Ограничения применения

• Не предназначена для использования во влажных помещениях (ванна, баня, подвал) — IP40 не защищает от воды
• Не подходит для наружной установки — материал корпуса не рассчитан на УФ-лучи и температурные колебания
• Ограниченная глубина (91 мм) — не подходит для крупногабаритных устройств с высокими тепловыделениями или габаритными катушками
• Не имеет встроенной системы вентиляции — при большой нагрузке возможен нагрев; требуется свободное пространство вокруг щита

Примеры использования

• Главный распределительный щит в квартире с 10–12 группами освещения и розеток
• Электрошкаф в офисе для управления сетью компьютеров и оргтехники
• Распределительный щит в комнате отдыха на даче с автономным питанием
• Локальный щит в учебном классе или медицинском пункте для централизованного управления светом и розетками

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть больше 91 мм на 5–10 мм для удобства прокладки кабелей
• Используйте кабельные вводы с герметичными резиновыми кольцами, чтобы исключить попадание пыли
• Не перегружайте один ряд — равномерно распределяйте устройства между двумя рядами для лучшего теплоотведения
• При использовании в многоквартирном доме обязательно используйте замок — это требование нормативов для доступа обслуживающего персонала
• Щит распределительный встраиваемый на 24 модуля с металлической дверцей IP40 (арт. 68124м) легко обслуживается: достаточно открыть дверцу и открутить два болта для демонтажа DIN-рейки
