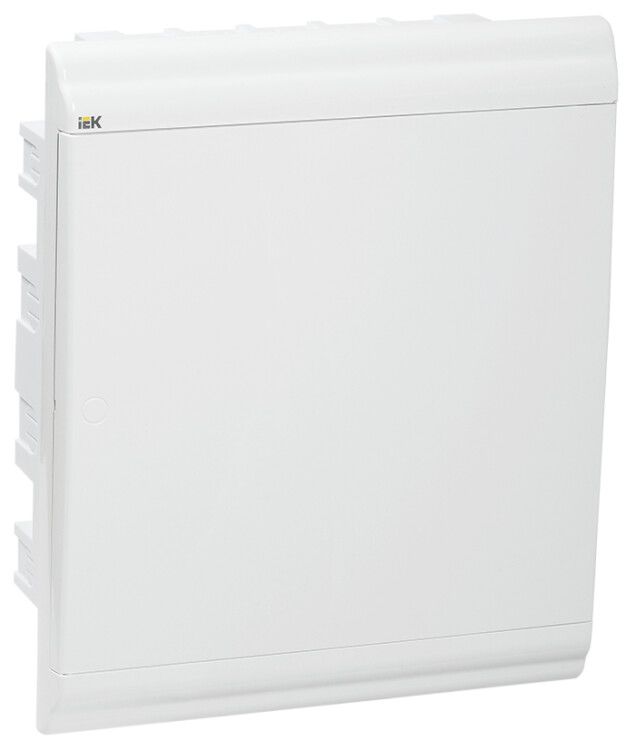

Корпус пластиковый встраиваемый на 24 модуля ЩРВ-П-24 IP41 (360х306х102мм) PRIME белая дверь | MKP82-V-24-WD-41-10 IEK

Бокс встраиваемый ЩРВ-П-24 пластиковый белый с белой дверью IP41 от IEK (ИЭК), артикул mkp82-v-24-wd-41-10, предназначен для скрытой установки в стену и содержит место для 24 модулей на DIN-рейке. Подходит для распределительных щитов в жилых и общественных зданиях.

Назначение и область применения

ЩРВ-П-24 используется для компактной и безопасной установки модульных устройств в осветительных и слаботочных сетях. Внутрь бокса монтируются автоматические выключатели, УЗО, дифавтоматы, таймеры, устройства управления освещением и другие приборы. Применяется в квартирах, офисах, школах, больницах — там, где важна эстетика и надёжная изоляция проводки.

Технические характеристики

• Количество модулей DIN: 24 (два ряда по 12 модулей каждый)
• Материал корпуса: АБС-пластик — прочный, ударопрочный, не поддерживающий горение
• Степень защиты: IP41 — защищён от предметов больше 1 мм и вертикально падающих капель воды
• Номинальное напряжение: 400 В — соответствует бытовым и коммунальным сетям 230/400 В
• Глубина монтажа: 72 мм — требует минимального углубления в стене
• Диапазон рабочих температур: от -25 °C до +85 °C — работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ3 — рассчитан на умеренный и холодный климат с повышенной влажностью
• Срок службы: 25 лет — долговечность при соблюдении условий эксплуатации
• Цвет: белый — совмещается с большинством отделочных решений
• DIN-рейка: встроена — готова к установке модулей сразу после монтажа
• Тип крышки: закрытого типа — плотно прилегает, предотвращает случайное открывание
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Бокс ЩРВ-П-24 предназначен для скрытой установки в стену. Для монтажа требуется подготовить нишу глубиной не менее 72 мм. Корпус фиксируется штукатуркой или раствором — крепёж в комплект не входит. DIN-рейка уже установленная, поэтому модули можно монтировать сразу после установки бокса. Крышка крепится на петлях и запирается на замок (замок в комплект не входит). Комплектация некомплектная — необходимо докупить крепёж, замок, уплотнители и внутренние элементы по необходимости.

Безопасность и стандарты

ЩРВ-П-24 соответствует требованиям ТУ 27.90.33-003-83135016-2017. Степень защиты IP41 обеспечивает защиту от контакта с инструментами и мелкими предметами, а также от вертикально падающей воды — этого достаточно для сухих помещений. Материал корпуса — самозатухающий АБС-пластик, что снижает риск распространения пламени. Напряжение 400 В позволяет использовать бокс в трёхфазных системах.

Преимущества

• Удобная двухрядная компоновка — оптимальное использование пространства внутри корпуса
• Низкая глубина (72 мм) — подходит для тонких перегородок и старых домов с ограниченной толщиной стены
• Белый цвет и гладкая поверхность — легко сочетаются с любым дизайном интерьера
• Высокая термостойкость — выдерживает экстремальные температуры, включая зимнюю промерзшую стену
• Прочность АБС-пластика — устойчив к механическим повреждениям при монтаже и эксплуатации

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, баня, улица) — степень защиты IP41 недостаточна для воздействия брызг или направленного потока воды
• Не рекомендуется для мест с высокой запылённостью — пыль может попадать через щели вокруг крышки
• Комплектация некомплектная — нельзя использовать «из коробки»; требуются доп. элементы: замок, кабельные вводы, крепёж
• Не предназначена для наружной установки — материал не устойчив к УФ-лучам и атмосферному воздействию

Примеры использования

• Распределительный щиток в квартире — управление светом, розетками, кондиционером
• Общий этажный щит в многоквартирном доме — установка автоматов и УЗО на несколько квартир
• Осветительный щит в офисе — контроль люминесцентных и светодиодных светильников с помощью таймеров
• Школьный класс — централизованное управление освещением с возможностью дальнейшей автоматизации

Практические советы

• Перед монтажом проверьте глубину ниши — минимум 72 мм, лучше с запасом 5–10 мм
• Используйте кабельные вводы с уплотнителями — они не входят в комплект, но необходимы для герметичности
• Выбирайте модули с учётом суммарной нагрузки — 24 места позволяют разместить до 12 дифавтоматов или 24 однополюсных автоматов
• Для удобства обслуживания используйте прозрачные крышки вместо стандартных — доступны отдельно
• ЩРВ-П-24 от IEK (ИЭК) совместим со всеми популярными модулями: ABB, Schneider Electric, Legrand, IEK — проверяйте только ширину модуля (17,5 мм на один модуль)
