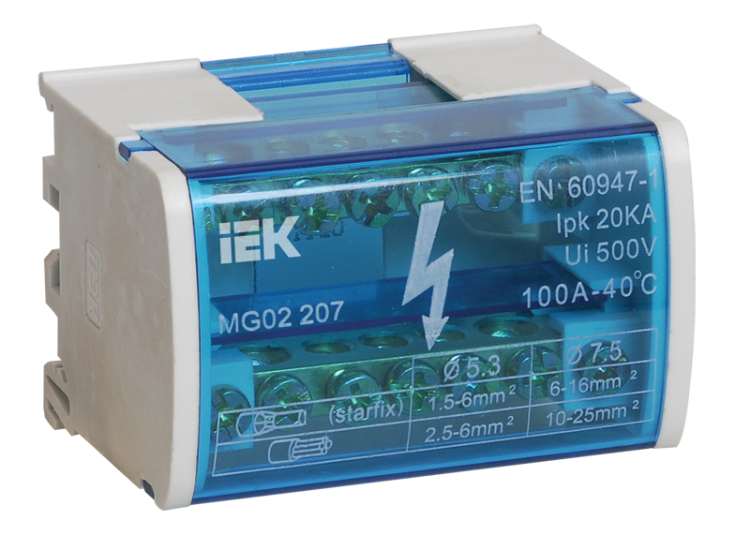

Шина на DIN-рейку в корпусе (кросс-модуль) ШНК 2х7 L+PEN IEK YND10-2-07-100

Шина на DIN-рейку в корпусе L+PEN 2x7 от IEK предназначена для надёжного соединения нулевых, заземляющих и фазных проводников в распределительных щитах. Компактный кросс-модуль с изолированными шинами обеспечивает безопасную коммутацию в условиях повышенной плотности монтажа.

Назначение и область применения

Шина на DIN-рейку в корпусе L+PEN 2x7 используется для организации нулевой (N) и защитной заземляющей (PE) шин в электрощитах. Каждый модуль содержит две отдельные шины: одна для PEN-проводника (объединённый ноль и заземление), вторая — для фазных проводов. Подходит для сборки щитов жилых, общественных и промышленных объектов, где требуется чёткое разделение цепей и удобство обслуживания.

Технические характеристики

• Количество контактов: 14 (по 7 на каждую шину)
• Номинальное напряжение: 380 В
• Максимальный ток: 100 А
• Диапазон сечений проводов: 1,5–6 мм²
• Материал контактных элементов: латунь
• Изоляция: самозатухающий пластик (задняя панель и прозрачная крышка)
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Рабочая температура: от –25 °C до +80 °C
• Срок службы: 15 лет
• Цвет корпуса: синий

Совместимость и монтаж

Шина на DIN-рейку в корпусе L+PEN 2x7 устанавливается двумя способами:

• На стандартную DIN-рейку шириной 35 мм — фиксируется защёлкой;
• На стенку щита — через два крепёжных отверстия с винтами M4.

Каждая шина внутри корпуса изолирована друг от друга, что исключает случайное замыкание. Прозрачная крышка позволяет контролировать состояние подключений без вскрытия. Установка возможна в любых типах щитов — металлических, пластиковых, настенных и встраиваемых.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Материалы корпуса — самозатухающие, что снижает риск распространения пламени при перегреве. Шина прошла испытания на термическую стойкость и механическую прочность. IP20 обеспечивает базовую защиту от прикосновения к токоведущим частям, но не предназначен для работы во влажных средах или на улице.

Преимущества

• Высокая проводимость латунных контактов — минимизирует потери энергии и нагрев.
• Удобная прозрачная крышка — позволяет проверить затяжку болтов без демонтажа.
• Чёткая разметка и разделение N/PE — снижает вероятность ошибок при монтаже.
• Готовый кросс-модуль экономит время на сборке щита — не требует самостоятельной установки отдельных шин.
• Синий цвет корпуса — стандартизирован для обозначения нулевых и заземляющих цепей в соответствии с практикой РФ.

Ограничения применения

• Не применяется в помещениях с высокой влажностью, на улице или в пыльных средах — степень защиты IP20 недостаточна.
• Подходит только для проводов сечением 1,5–6 мм²; более толстые кабели (например, 10 мм²) не войдут в зажимы.
• Не рекомендуется использовать в качестве основной шины для токов выше 100 А — превышение нагрузки вызывает перегрев и повреждение контактов.
• Запрещено открывать корпус во время работы — внутренние части находятся под напряжением.

Примеры использования

• Щит освещения в многоквартирном доме — объединение всех нулевых проводов от этажных групп.
• Распределительный щит торгового центра — подключение заземления ко всем автоматическим выключателям.
• Панель управления станком — организация отдельной PE-шиной для корпусов оборудования.
• Аварийный щит питания — быстрое подключение запасных цепей без лишних перемычек.

Практические советы

• Перед монтажом проверьте сечение кабелей — они должны попадать в диапазон 1,5–6 мм². Для проводов меньше 1,5 мм² используйте наконечники.
• Затягивайте винты моментом 0,5–0,7 Н·м — переусиливать нельзя, чтобы не деформировать латунные контакты.
• При использовании нескольких модулей L+PEN 2x7 от IEK соблюдайте интервал между ними — не менее 10 мм для теплоотвода.
• Обязательно пометьте каждую шину этикеткой: “N” и “PE”, особенно если в щите есть несколько таких модулей.
• Для систем TN-C-S, где PEN-проводник разделяется на N и PE, этот модуль идеально подходит как переходной элемент.
