Шина на DIN-рейку в корпусе (кросс-модуль) ШНК 4х7 3L+PEN IEK YND10-4-07-100

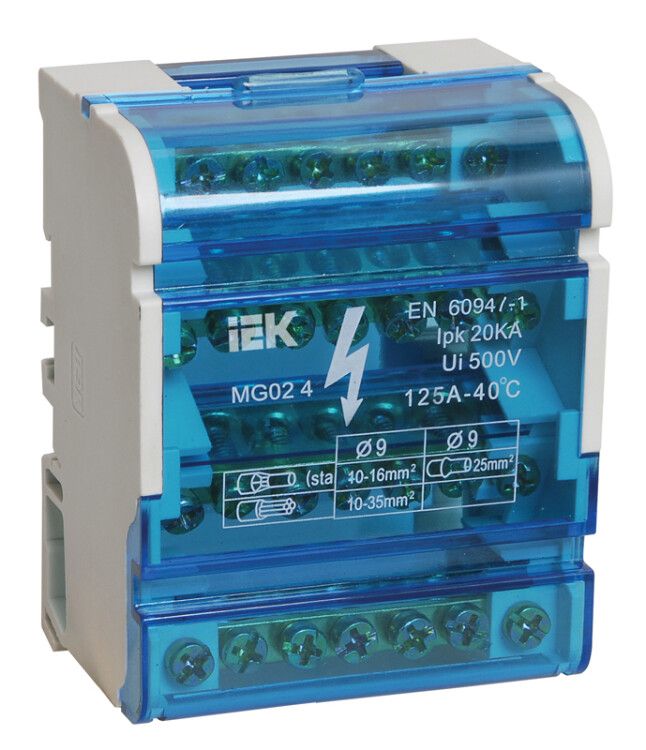

Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х7 от IEK - это компактное устройство для организации распределения фазных, нулевого и заземляющих проводников в электрощитах. Артикул ynd10-4-07-100 обеспечивает надёжное соединение до 28 проводов сечением 1,5–6 мм2 при напряжении до 380 В и токе до 100 А.

Назначение и область применения

Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х7 предназначена для коммутирования и распределения электрических цепей в распределительных щитах. Она объединяет четыре отдельные шины: три фазные (L1, L2, L3) и одну совмещённую PEN (рабочий ноль + защитное заземление). Применяется в бытовых, промышленных и коммерческих электроустановках - например, в щитах управления станков, систем освещения, конвейеров и автоматических линий.

Технические характеристики

• Количество контактов: 28 (по 7 на каждую из четырёх шин)
• Номинальный ток: 100 А
• Максимальное напряжение: 380 В
• Диапазон сечений проводов: 1,5 – 6 мм2
• Материал контактной части: латунь
• Изолирующий корпус: самозатухающий пластик
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Рабочая температура: от -25 C до +80 C
• Срок службы: 15 лет
• Цвет корпуса: синий
• Способ монтажа: на DIN-рейку 35 мм или крепление винтами к панели щита

Совместимость и монтаж

Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х7 устанавливается стандартным способом - на DIN-рейку типа TS35. Для дополнительной фиксации можно использовать два винта через отверстия в корпусе. Каждая шина изолирована друг от друга, что исключает случайные замыкания. Подключение проводов осуществляется винтовыми зажимами; рекомендуется затягивать их моментом, соответствующим сечению жилы (не перетягивать!). Убедитесь, что зачищенные концы проводов не выходят за пределы зажима - это снижает риск нагрева и окисления.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для внутренней установки в закрытых щитах. Материалы корпуса - самозатухающие, что снижает риск распространения пламени при перегрузке. Шина не предназначена для открытой установки вне щита - степень защиты IP20 не обеспечивает защиту от пыли и влаги. Наличие единой PEN-шины требует соблюдения правил TN-C-S системы заземления: после входа в объект PEN-проводник должен быть разделён на N и PE, если это предусмотрено проектом.

Преимущества

• Высокая плотность контактов: 28 точек подключения в одном модуле
• Удобная изоляция между шинами - минимизирует риск короткого замыкания
• Латунные контакты обеспечивают долговечность и низкое переходное сопротивление
• Прозрачная крышка позволяет контролировать состояние подключений без вскрытия
• Поддерживает одновременную работу фаз и PEN - экономит место в щите

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - IP20 недостаточно
• Запрещено использовать для токов выше 100 А - возможен перегрев и повреждение
• Не подходит для многожильных проводов сечением более 6 мм2 - зажимы не рассчитаны
• Не предназначен для частого отключения нагрузки - не является выключателем или рубильником
• ПEN-шина требует грамотного проектирования системы заземления; применение в TT или IT системах возможно только с согласования

Примеры использования

• Распределение фаз и PEN в этажном щите многоэтажного дома
• Объединение нулей и заземлений в щите насосной станции
• Комплектация распределительного щита на производстве с несколькими потребителями 380 В
• Финальная сборка щитов в рамках проектного ассортимента IEK

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - используйте только 1,5–6 мм2
• При использовании PEN-шины убедитесь, что она не используется как PE в системах TN-S - это нарушение норм
• После монтажа протестируйте все соединения тестером на целостность и отсутствие замыканий
• Для удобства обслуживания пометьте каждую шину этикетками: L1, L2, L3, PEN
• Артикул ynd10-4-07-100 совместим с другими изделиями IEK серии для щитовой аппаратуры - легко дополнять комплектацию
