Кросс-модуль на DIN-рейку 4х7 групп, 100А ШН-103 a | 32017DEK DEKraft APC

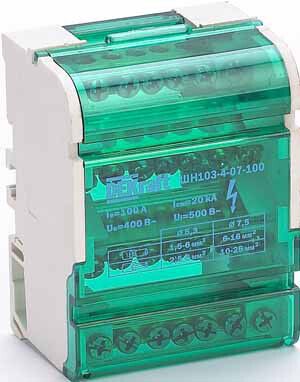

Кросс-модуль ШН-103 на DIN-рейку 4х7 групп 100А от DEKraft предназначен для надёжного распределения тока между несколькими автоматическими выключателями в распределительном щите. Благодаря компактной конструкции и высокой плотности соединений, этот кросс-модуль упрощает сборку щитов и снижает риск ошибок при монтаже.

Назначение и область применения

Кросс-модуль ШН-103 на DIN-рейку 4х7 групп 100А используется для создания центрального узла распределения фазного и нулевого провода в электрических щитах. Подходит для подключения до 28 устройств (4 ряда по 7 точек) - например, автоматических выключателей, УЗО, дифавтоматов. Часто применяется в жилых, коммерческих и промышленных объектах, где требуется компактная и безопасная разводка силовых цепей.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение: 380 В - рассчитан на трёхфазные сети переменного тока;
• Количество полюсов: 4 - соответствует трём фазам L1–L3 и одной нейтрали N;
• Поперечное сечение подключаемых проводов: 1,5–16 мм2 - совместим с большинством медных кабелей, используемых в бытовой и промышленной электропроводке;
• Материал шин: бронза - обеспечивает низкое переходное сопротивление и долговечность;
• Наличие нейтральной шины (N): да - отдельная шина для подключения нулевых проводов;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не герметичен;
• Материал корпуса: нагревостойкий пластик - устойчив к повышению температуры при работе под нагрузкой;
• Цвет крышки: зелёный - визуально отличает модуль от других элементов щита;
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям ЕАЭС по безопасности электрооборудования.

Совместимость и монтаж

Кросс-модуль ШН-103 на DIN-рейку 4х7 групп 100А монтируется стандартным способом:

• На DIN-рейку 35 мм - фиксируется защёлкой, как обычный автомат;
• Или на монтажную панель - через два отверстия под винты M4 (для установки вне стандартной рейки).

Подключение проводов осуществляется в 28 отверстий: 20 отверстий (5×5,3 мм) для фазных проводов и 8 отверстий (2×7,5 мм) для нейтральных. Каждая шина изолирована - исключает случайное замыкание между полюсами. Для удобства монтажа рекомендуется использовать кабели с зачищенными концами длиной 10–12 мм.

Безопасность и стандарты

Кросс-модуль ШН-103 на DIN-рейку 4х7 групп 100А соответствует требованиям ТР ТС 004/2011, что гарантирует его безопасность при использовании в странах ЕАЭС. Конструкция предотвращает доступ к токоведущим частям при закрытой крышке. Материалы шин и корпуса выбраны с запасом по тепловой стойкости - минимизируется риск возгорания даже при длительной работе на пределе номинального тока.

Преимущества

• Высокая плотность соединений - 28 точек в одном модуле вместо нескольких отдельных клеммных колодок;
• Отдельные изолированные шины - снижают вероятность пробоя и короткого замыкания;
• Универсальный монтаж - можно крепить как на DIN-рейку, так и на стенку щита;
• Чёткая визуальная разбивка - зелёная крышка и расположение отверстий позволяют легко определить назначение каждой группы;
• Материал бронзы - более устойчив к окислению и механическому износу, чем алюминий или латунь.

Ограничения применения

• Не предназначена для работы во внешних условиях - IP20 не защищает от влаги и пыли;
• Не подходит для подключения проводов меньше 1,5 мм2 или больше 16 мм2 - возможна плохая фиксация и перегрев;
• Не имеет функции коммутации - служит только для распределения тока, не заменяет автоматы или рубильники;
• Не рекомендуется для многократного демонтажа - контакты не рассчитаны на частые переподключения.

Примеры использования

• Распределительный щит квартиры - подключение 20–25 автоматов от одного входного 100 А;
• Промышленный щит управления - распределение питания на несколько станков или насосов;
• Объекты с большим числом однофазных потребителей - офисы, торговые точки, складские помещения;
• Замена старых перемычек и клеммных колодок - для повышения надёжности и эстетики сборки.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - смешивание 1,5 мм2 и 16 мм2 в одном ряду затруднит равномерное затягивание;
• Используйте метки или этикетки на каждом выходе - особенно важно при множестве ответвлений;
• Не затягивайте винты слишком сильно - бронза мягче меди, есть риск деформации контактной площадки;
• При установке на DIN-рейку убедитесь, что модуль полностью защёлкнут - слабое крепление вызывает нагрев и искрение;
• Кросс-модуль ШН-103 от DEKraft лучше сочетается с другими изделиями серии ШН-103 - для единообразия и совместимости.
