Кросс-модуль на DIN-рейку 4х11 групп, 125А ШН-103 | 32018DEK DEKraft APC

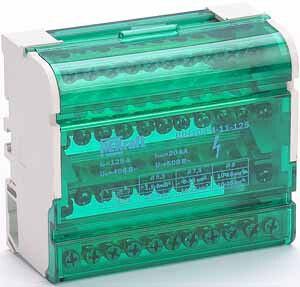

Кросс-модуль ШН-103 на DIN-рейку 4х11 групп 125А от DEKraft предназначен для надёжной и компактной распределительной разводки фазного и нулевого проводников в электрощитах. Благодаря высокой плотности контактов и прочным медно-бронзовым шинам, этот кросс-модуль ШН-103 идеально подходит для нагрузок до 125 А в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Кросс-модуль ШН-103 на DIN-рейку 4х11 групп 125А используется для создания центрального узла распределения электроэнергии внутри распределительных щитов. Он позволяет соединить входящие кабели с множеством выходящих линий - например, автоматических выключателей, УЗО или других устройств. Подходит для систем освещения, розеточных групп, оборудования на 220 В. Часто применяется в новых и реконструируемых электрощитах, где важна компактность и безопасность.

Технические характеристики

• Номинальный ток: 125 А - способен выдерживать длительные нагрузки без перегрева;
• Напряжение: 220 В - рассчитан на однофазные сети переменного тока;
• Количество контактов: 44 - 4 ряда по 11 отверстий (7×5,3 мм + 2×7,5 мм + 2×9,0 мм);
• Поперечное сечение провода: 1,5–16 мм2 - совместим с большинством распространённых кабелей;
• Наличие нейтральной шины: да - отдельная шина для PEN/N-проводника;
• Материал шин: бронза - высокая электропроводность и долговечность;
• Изолированные шины: каждая контактная группа отделена друг от друга;
• Материал корпуса: нагревостойкий пластик - устойчив к термическим воздействиям;
• Цвет крышки: зелёный - визуальное отличие от фазных модулей;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли;
• Нормативный документ: ТР ТС 004/2011 - соответствует требованиям ЕАЭС.

Совместимость и монтаж

Кросс-модуль ШН-103 на DIN-рейку 4х11 групп 125А устанавливается стандартно на DIN-рейку шириной 35 мм. Также возможна фиксация на монтажной панели с помощью двух винтов М4 - удобно при сборке щитов нестандартной конструкции. Каждый контакт принимает провод сечением от 1,5 до 16 мм2. Для надёжного соединения используйте отвёртки с плоскими наконечниками - затяжка должна быть достаточной, чтобы исключить нагрев и окисление. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Кросс-модуль ШН-103 соответствует требованиям ТР ТС 004/2011 - нормам безопасности для электротехнической продукции в странах ЕАЭС. Изоляция между контактами предотвращает случайные замыкания. Корпус выполнен из самозагасающего пластика, что снижает риск возгорания при перегрузках. Наличие отдельной нейтральной шины обеспечивает правильное разделение PEN и PE в системах TN-C-S. Однако IP20 не защищает от попадания влаги - не применять во влажных помещениях без дополнительной защиты.

Преимущества

• Высокая плотность контактов - 44 точки на одном модуле, экономия места в щите;
• Бронзовые шины обеспечивают минимальное переходное сопротивление и долгий срок службы;
• Отдельная изоляция каждой группы - снижает вероятность пробоя и короткого замыкания;
• Удобство обслуживания - все контакты доступны без демонтажа соседних элементов;
• Чёткая цветовая маркировка (зелёная крышка) - легко отличить нулевые шины от фазных.

Ограничения применения

• Не предназначены для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточен;
• Не использовать в сетях выше 220 В - максимальное напряжение ограничено конструкцией;
• Не подходят для многожильных проводов без обжимных наконечников - риск ослабления контакта;
• Не рекомендуется для постоянных нагрузок свыше 125 А - возможен перегрев и деформация шин;
• Не следует использовать вместо полноценных распределительных шин с защитными крышками в открытых щитах.

Примеры использования

• Распределение нуля и фазы от главного автомата к 11 группам розеток в квартире;
• Подключение нейтрали ко всем УЗО в этажном щите многоэтажного дома;
• Объединение нескольких линий освещения перед проходом через автоматические выключатели;
• Центральный узел распределения в промышленном оборудовании с несколькими потребителями на 220 В.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод может плохо зажаться, слишком толстый - повредить контакт;
• Используйте одинаковый тип проводов в рамках одного модуля - смешивание одножильных и многожильных без наконечников увеличивает риск отказа;
• При сборке щита располагайте кросс-модуль рядом с основным вводом - минимизируйте длину ответвлений;
• После монтажа сделайте контрольную затяжку всех контактов через неделю - первичная усадка проводов может ослабить соединения;
• Для больших объектов используйте несколько модулей - не перегружайте одну шину более чем 125 А суммарно.
