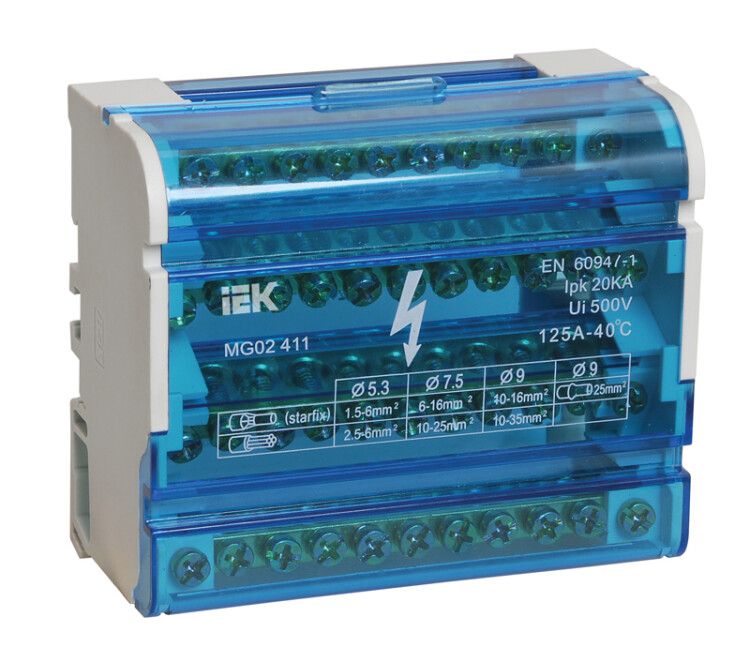

Шина на DIN-рейку в корпусе (кросс-модуль) ШНК 4х11 3L+PEN IEK YND10-4-11-125

Шина на DIN-рейку в корпусе 3L+PEN 4х11 от IEK (артикул ynd10-4-11-125) предназначена для надёжного распределения фазных, нулевого и защитного проводников в распределительных щитах. Компактный кросс-модуль с 44 контактами позволяет организовать соединения в ограниченном пространстве, сохраняя доступ к каждому выводу.

Назначение и область применения

Шина на DIN-рейку в корпусе 3L+PEN 4х11 используется для коммутации и распределения электрических цепей в распределительных щитах. Она объединяет четыре отдельные шины: три фазные (L1–L3) и одну PEN (совмещённый ноль и заземление). Применяется в системах TN-C-S и TN-S, где требуется выделить защитный проводник. Подходит для жилых, офисных и промышленных объектов - например, для подключения автоматических выключателей, УЗО, реле и других устройств в щитах управления.

Технические характеристики

• Номинальное напряжение: 380 В
• Максимальный расчетный ток: 125 А
• Диапазон сечений подключаемых проводов: 1,5 – 35 мм2
• Количество контактов: 44 (по 11 на каждую из четырёх шин)
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не герметична
• Рабочая температура: от -25 C до +80 C
• Цвет корпуса: синий - соответствует стандартной цветовой маркировке PEN-проводника
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Материал корпуса: самозатухающий пластик - снижает риск распространения пламени

Совместимость и монтаж

Шина на DIN-рейку в корпусе 3L+PEN 4х11 монтируется двумя способами:

• На стандартную DIN-рейку шириной 35 мм - фиксируется защёлкой, не требует инструментов
• На стенку щита - через два крепёжных отверстия с винтами M4 (в комплект не входят)

Каждая шина изолирована друг от друга, что исключает случайное замыкание между фазами и PEN. Для подключения используются винтовые зажимы - затяжка должна выполняться моментом 0,8–1,2 Нм. Не допускается перегрузка по току выше 125 А - даже при использовании проводов большего сечения.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Шина имеет сертификат соответствия ЕАС. Самозатухающий материал корпуса соответствует классу горючести V-0 по UL 94. Защита IP20 предотвращает попадание пальцев и предметов более 12 мм в диаметре внутрь устройства, но не защищает от влаги - не применяется во влажных помещениях без дополнительной защиты.

Преимущества

• Высокая плотность контактов - 44 точки на одном модуле, экономит место в щите
• Удобство обслуживания - прозрачная крышка позволяет контролировать состояние соединений без вскрытия
• Надёжность материала - латунные контакты обеспечивают долговременный контакт без потери проводимости
• Готовый кросс-модуль - не требует сборки, сразу готов к установке
• Цветовая маркировка - синий корпус соответствует нормам для PEN-проводника, снижает вероятность ошибки при монтаже

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно для улицы, подвалов, производственных площадок с брызгами
• Не рекомендуется использовать в сетях с током выше 125 А - возможен перегрев и повреждение контактов
• Не совместим с проводами меньше 1,5 мм2 - зажимы не обеспечивают надёжного контакта
• Не поддерживает автоматическое отключение - требует внешних устройств (например, автоматов или УЗО) для защиты
• Не является полноценным заземляющим контуром - PEN-шина служит только для распределения, а не для создания заземления

Примеры использования

• Подключение нулевых и защитных проводников к групповым автоматам в квартирном щите
• Распределение фаз и PEN в промышленных щитах управления станками, насосами, конвейерами
• Объединение нескольких УЗО и дифференциальных автоматов в одном ряду
• Формирование нулевой шины в щитах освещения и бытовой техники

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калиброванный инструмент, чтобы избежать слабого контакта
• При подключении многожильных проводов используйте наконечники - они предотвращают деформацию и улучшают контакт
• Не закручивайте винты слишком сильно - это может повредить резьбу или раздавить латунный контакт
• При проектировании щита учтите посадочные габариты: шина занимает около 11 модулей (17,5 мм каждый) - всего ~192,5 мм
• Для удобства обслуживания оставляйте свободное пространство перед шиной - так легче будет отключать и проверять провода
• Если нужна изоляция от металлического корпуса щита - убедитесь, что установлены изолирующие прокладки (не входят в комплект)
