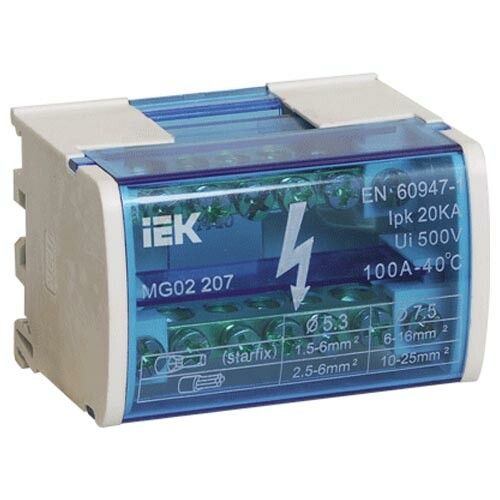

Шина на DIN-рейку в корпусе (кросс-модуль) ШНК 2х15 L+PEN IEK YND10-2-15-125

Шина на DIN-рейку в корпусе L+PEN 2х15 от IEK предназначена для надёжного соединения нулевых, заземляющих и фазных проводников в распределительных щитах. Благодаря компактной конструкции и защищённому корпусу, этот кросс-модуль удобен для монтажа и обслуживания в условиях промышленных и жилых объектов.

Назначение и область применения

Шина на DIN-рейку в корпусе L+PEN 2х15 используется для организации нулевой (N) и защитной заземляющей (PE) шин в электрощитах. Она позволяет безопасно и компактно подключить до 30 проводников - как одножильных, так и многожильных - сечением от 1,5 до 35 мм2. Применяется в силовых и осветительных щитах, на производствах, в офисах, жилых домах и общественных зданиях. Подходит для систем TN-S и TN-C-S.

Технические характеристики

• Тип: кросс-модуль с двумя шинами (L+N+PE)
• Максимальный ток: 125 А
• Напряжение: до 380 В
• Количество контактов: 30 (по 15 на каждую шину)
• Диапазон сечений проводов: 1,5–35 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: самозатухающий пластик (V-0) - предотвращает распространение пламени
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Рабочая температура: от –25 C до +80 C
• Цвет корпуса: синий - стандартизированный цвет для N-шин в соответствии с ГОСТ
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина на DIN-рейку в корпусе L+PEN 2х15 монтируется двумя способами:

• На стандартную DIN-рейку шириной 35 мм - фиксируется защёлкой, не требует инструментов;
• На стенку щита - через два крепёжных отверстия с винтами M4 (в комплекте не предусмотрены, приобретаются отдельно).

Каждая шина внутри корпуса изолирована друг от друга. Крышка прозрачная - позволяет контролировать состояние подключений без вскрытия. Для монтажа используйте отвёртки с изолированными рукоятками. Убедитесь, что сечение провода соответствует заявленному диапазону - перегрузка контактного зажима недопустима.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Шина имеет сертификат соответствия ЕАС. Самозатухающий материал корпуса соответствует классу горючести V-0. Наличие отдельной PE-шины гарантирует правильное разделение нуля и заземления, что важно для безопасности электроустановок.

Преимущества

• Высокая плотность контактов - 30 точек подключения в одном модуле, экономит место в щите;
• Удобство диагностики - прозрачная крышка позволяет видеть все соединения;
• Надёжность контактов - латунь устойчива к нагреву и коррозии даже при длительной нагрузке 125 А;
• Готовый кросс-модуль - не требуется сборка из отдельных шин, снижает риск ошибок при монтаже;
• Синий цвет корпуса - визуально отличает нулевую шину от фазных, исключает путаницу при обслуживании.

Ограничения применения

• Не предназначен для открытого монтажа вне щита - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендуется использовать в помещениях с повышенной влажностью, химически активной средой или частыми перепадами температур выше допустимого диапазона;
• Запрещено применять для токов свыше 125 А - возможен перегрев и повреждение контактов;
• Не подходит для подключения проводов сечением менее 1,5 мм2 - они плохо фиксируются в зажимах.

Примеры использования

• Подключение нуля и заземления в этажном щите жилого дома;
• Объединение нескольких цепей на производственном участке (конвейеры, насосы, станки);
• Формирование распределительной точки в автоматическом щите управления;
• Замена старой шины в существующем щите - благодаря одинаковым габаритам легко заменяется на аналогичные модели IEK.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибровщик или штангенциркуль;
• Затягивайте винты равномерно, без усилия - переусилие может повредить латунные контакты;
• При использовании многожильных проводов применяйте наконечники типа НШВИ - это повысит надёжность соединения;
• При комплектации щита учитывайте, что L+PEN 2х15 занимает около 15 модулей (22,5 мм каждый) - спланируйте свободное пространство;
• Артикулы ynd10215125 и ynd10-2-15-125 - это один и тот же продукт; при заказе можно использовать любой формат.
