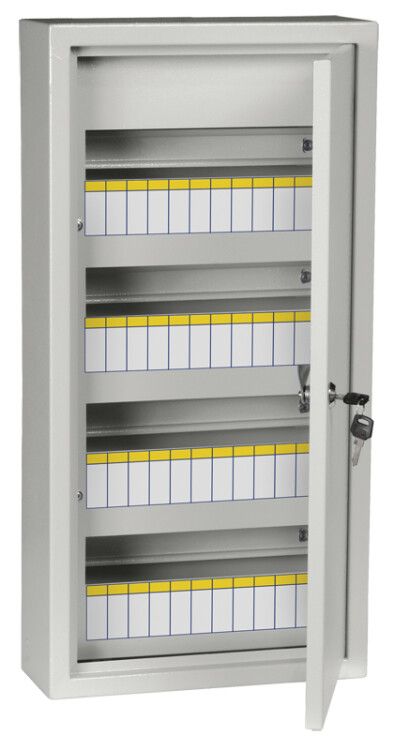

Корпус металлический ЩРн-48з-1 36 УХЛ3 (ВхШхГ) 620x310x120мм TITAN 3 | MKM14-N-48-31-Z IEK

Корпус металлический ЩРн-48 (620х310х120 мм) IP31 от IEK - это надёжный навесной щит для сборки распределительных устройств в жилых и административных помещениях. Модель ЩРн-48 обеспечивает защиту от пыли и случайного контакта с токоведущими частями, рассчитана на 48 модулей DIN и подходит для открытой установки. Артикул mkm14-n-48-31-z соответствует серийному решению TITAN.

Назначение и область применения

Корпус ЩРн-48 предназначен для монтажа внутренних компонентов электрощита: автоматических выключателей, УЗО, реле, счетчиков и других устройств на DIN-рейках. Подходит для использования в условиях сухих помещений: квартирах, коттеджах, гаражах, офисах, подъездах и административных зданиях. Применяется там, где требуется защищённое место для распределения электроэнергии по групповым цепям.

Технические характеристики

• Габариты: 620×310×120 мм (Ш×В×Г)
• Количество модулей DIN: 48 (4 ряда по 12 модулей каждый)
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Количество вводов кабеля: 3 отверстия диаметром 31 мм, расположенные снизу
• Тип крышки: закрытого типа, с уплотнителем
• Наличие замка: да, одноключевой
• DIN-рейка: встроена, стандартная, 35 мм
• Цвет: серый
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40C до +40C, в условиях повышенной влажности
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ
• Код в реестре РЭП: РЭ-239/19

Совместимость и монтаж

Корпус ЩРн-48 совместим со всеми типами стандартных DIN-рейки и компонентами, соответствующими ГОСТ Р 50030.2 и IEC 60947. Для монтажа используется способ открытой установки - крепление осуществляется на стену с помощью четырёх крепёжных отверстий в задней части корпуса. Кабели заводятся через три нижних ввода Ø31 мм; рекомендуется использовать кабельные вводы или фитинги для герметизации. Корпус не требует предварительной подготовки поверхности, кроме её выравнивания.

Безопасность и стандарты

Щит выполнен из стали с антикоррозийным покрытием, что исключает риск поражения током при нормальной эксплуатации. Степень защиты IP31 гарантирует, что внутренние элементы недоступны для прикосновения пальцами или инструментами диаметром свыше 2,5 мм. Произведён в соответствии с ТУ YKM.001.2015, прошёл лабораторные испытания на механическую прочность и электробезопасность. Соответствует требованиям РФ к радиоэлектронной продукции (РЭ-239/19).

Преимущества

• Высокая плотность компоновки: 48 модулей позволяют разместить сложную систему защиты даже в ограниченном пространстве
• Надёжная стальная конструкция с минимальной толщиной стенок снижает вес, сохраняя жёсткость
• Запираемая дверь повышает безопасность и препятствует несанкционированному доступу
• Три ввода снизу обеспечивают удобную маршрутизацию кабелей без перегибов
• Серый цвет корпуса маскирует следы окисления и пыли, подходит для любых интерьеров
• Произведён в России, что обеспечивает контроль качества и быстрое обслуживание

Ограничения применения

• Не предназначен для установки во влажных, сырых или наружных помещениях - степень защиты IP31 не защищает от брызг, струй воды или пылевых потоков
• Не допускается использование в средах с высокой концентрацией химически активных веществ (кислоты, щёлочи, растворители)
• Не подходит для монтажа внутри шкафов или другого оборудования - является самостоятельным изделием для открытой установки
• Комплектация некомплектная: в состав не входят DIN-рейки, автоматы, УЗО, кабели, клеммы - всё необходимо приобрести отдельно

Примеры использования

• Главный распределительный щит в квартире с 4–6 группами освещения и розеток
• Щит управления в гараже: питание света, зарядного устройства, компрессора
• Распределительный щит в офисе или малом предприятии для группового учёта энергии
• Автоматизация системы отопления в коттедже: управление насосами, термостатами, клапанами

Практические советы

• Перед монтажом проверьте, чтобы отверстия для ввода кабелей совпадали с местом прокладки проводки - оптимально, если кабель подводится снизу
• При использовании нескольких кабелей в одном вводе используйте резиновые или пластиковые втулки для предотвращения повреждения изоляции
• Учитывайте посадочные размеры: глубина корпуса 120 мм позволяет разместить большинство современных автоматов, но не все модели с широкими клеммниками - проверяйте габариты перед покупкой
• Для долговечности в условиях повышенной влажности (например, в подвале) рекомендуется дополнительно применять противокоррозийные спреи на внешнюю поверхность
• Щит ЩРн-48 от IEK TITAN хорошо сочетается с продукцией IEK серии “Арсенал” и “Форсаж” - одинаковый стиль и стандартизированные крепления
