Щит распределительный навесной ЩРН-48 (ВхШхГ) 610х300х120мм IP31 PROxima пласт. замок | mb21-48n EKF

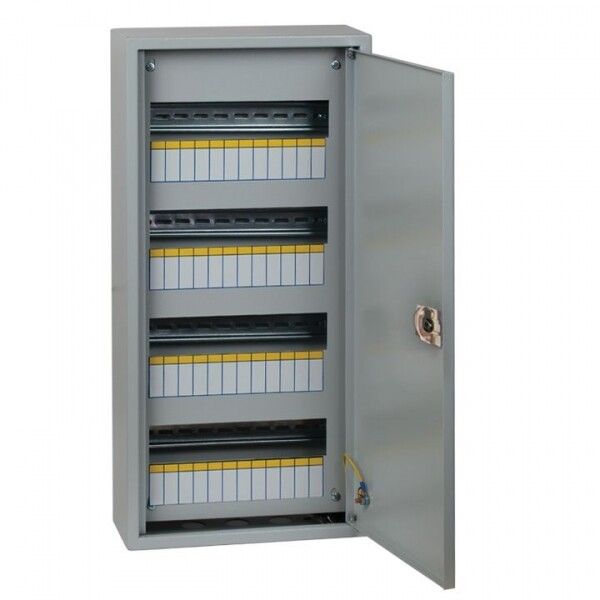

Щит распределительный навесной ЩРН-48 (610х300х120 мм) IP31 с замком от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в условиях открытой установки. Корпус из стали с защитным покрытием и степенью IP31 делает его устойчивым к механическому воздействию и пыли, подходящим как для квартир, так и для производственных помещений.

Назначение и область применения

Щит распределительный ЩРН-48 используется для организации внутреннего распределения электроэнергии в зданиях. Он позволяет безопасно разместить до 48 модулей стандарта DIN 35 мм - например, автоматы, УЗО, реле, счетчики. Подходит для монтажа в жилых домах, офисах, на объектах малого производства, в подъездах, технических помещениях и других местах, где требуется надежная защита коммуникаций от внешних факторов.

Технические характеристики

• Количество модулей: 48 (стандарт DIN 35 мм)
• Размеры корпуса: 610×300×120 мм
• Материал корпуса: сталь по ГОСТ 1050-88
• Материал двери: металл
• Степень защиты: IP31 - защита от крупных частиц пыли и вертикально падающих капель воды
• Напряжение: до 380 В переменного тока
• Номинальный ток: 63 А - максимальный допустимый ток через вводные устройства
• Количество рядов: 4
• Количество вводов: 3 отверстия диаметром 30 мм, расположенные снизу
• Тип замка: цилиндровый, с возможностью запирания ключом
• Тип крышки: с вырезом для удобного доступа к проводкам
• Цвет корпуса: серый
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40C до +40C, повышенная влажность
• Гарантийный срок: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный ЩРН-48 совместим со всеми устройствами, установленными на DIN-рейке. Для монтажа используются предварительно подготовленные отверстия в задней стенке - три круглых входа Ø30 мм снизу. Кабели заводятся через эти отверстия, затем закрепляются хомутами внутри. Монтаж осуществляется методом открытой установки: крепление выполняется на стену с помощью анкеров или саморезов. Наличие съемной фальш-панели позволяет легко менять компоновку модулей после сборки. Комплектация некомплектная - требует самостоятельного приобретения DIN-реек, клемм, крепежа и проводов.

Безопасность и стандарты

Корпус выполнен из стали с фосфатированием и порошковым покрытием - это повышает устойчивость к коррозии и продлевает срок службы. Защита IP31 исключает случайный контакт с токоведущими частями при нормальных условиях эксплуатации. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие требованиям безопасности для распределительных щитов в России. Цилиндровый замок препятствует несанкционированному доступу.

Преимущества

• Высокая прочность корпуса благодаря сварной конструкции и качественной стали
• Защита от пыли и влаги - IP31 достаточна для большинства indoor-объектов
• Фиксированные вводы позволяют точно планировать трассировку кабелей
• Съемная фальш-панель упрощает последующую доработку схемы
• Изготовлен в России, материалы соответствуют ГОСТ
• Долгий срок гарантии - 5 лет

Ограничения применения

Не рекомендуется использовать в условиях постоянного попадания воды, высоких уровней влажности (>95%) или на открытом воздухе - IP31 недостаточно для таких условий. Также нельзя применять в взрывоопасных зонах, поскольку щит не имеет взрывозащиты. Пропускная способность вводов рассчитана на ток до 63 А; при больших нагрузках необходимо согласование с проектом. Отсутствие встроенных DIN-реек и клемм требует дополнительной закупки комплектующих.

Примеры использования

• Электрощит в квартире для группового учета света, розеток и мощных приборов
• Распределительный шкаф на этаже многоквартирного дома
• Шкаф управления насосной станцией в подвале
• Автономный щит на участке для питания гаража или теплицы
• Обслуживание систем вентиляции и кондиционирования в административном здании

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (120 мм) была достаточной для всех ваших модулей - особенно если используются объемные УЗО или автоматические выключатели с широким корпусом
• Используйте термоусадочные трубки и кабельные муфты при проходе кабеля через отверстия Ø30 мм - это повысит герметичность и долговечность
• Убедитесь, что место установки не находится рядом с источниками пара, масла или активной пыли - даже IP31 не спасёт от длительного загрязнения
• При заказе учтите, что комплектация некомплектная - обязательно закажите DIN-рейки, клеммы, болты и кабельные вставки заранее
• Щит ЕКФ PROxima ЩРН-48 хорошо сочетается с другими изделиями этой серии - можно унифицировать стиль и комплектацию на нескольких точках
