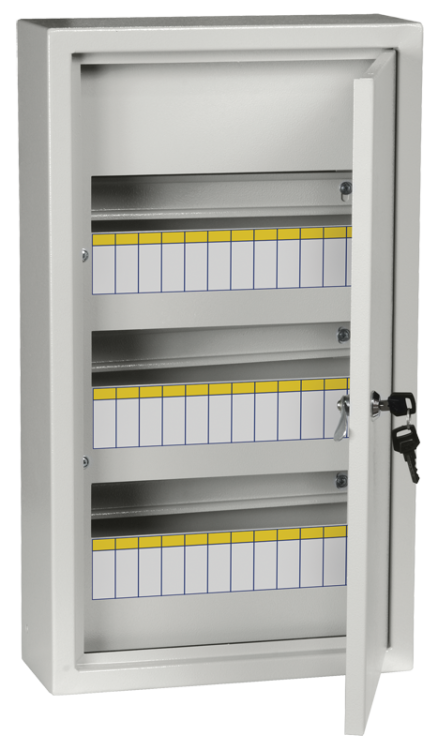

Корпус металлический ЩРн-36з-1 36 УХЛ3 (ВхШхГ) 540x310x120мм TITAN 3 | MKM14-N-36-31-Z IEK

Корпус металлический ЩРн-36 (540х310х120 мм) IP31 от бренда IEK (артикул MKM14-N-36-31-Z) предназначен для компактной сборки распределительных щитов с модульной аппаратурой. Подходит для открытой установки в помещениях с умеренным климатом, обеспечивает защиту оборудования от внешних воздействий и безопасную коммутацию до 100 А.

Назначение и область применения

Корпус металлический ЩРн-36 используется для монтажа автоматических выключателей, УЗО, контакторов и другой модульной аппаратуры в распределительных щитах. Применяется для ввода и распределения электроэнергии в сетях 230/400 В, защищая цепи от перегрузок и коротких замыканий. Подходит для объектов жилой, коммерческой и промышленной недвижимости: офисы, торговые центры, производственные участки, насосные станции.

Технические характеристики

• Габариты: 540×310×120 мм - компактный размер для ограниченного пространства;
• Количество модулей DIN: 36 - позволяет разместить до 36 стандартных модулей шириной 17,5 мм;
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды;
• Номинальный ток: 100 А - максимальный допустимый ток через вводные устройства;
• Материал корпуса: сталь толщиной 0,8–1,0 мм - прочная, но легкая конструкция;
• Материал двери: металлическая - надежная герметизация и механическая устойчивость;
• Количество вводов: 3 отверстия Ø31 мм - расположены снизу для прокладки кабеля;
• DIN-рейка: есть - стандартная рейка для фиксации модульной аппаратуры;
• Замок: да - одноключевой механизм для предотвращения несанкционированного доступа;
• Цвет: серый - универсальный, не требует дополнительной окраски;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и влажности до 80%;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Нормативный документ: YKM.001.2015 ТУ - соответствие техническим условиям производителя.

Совместимость и монтаж

Корпус металлический ЩРн-36 рассчитан на открытую установку на стену с помощью крепежных отверстий в задней части. Для монтажа используются саморезы или анкеры подходящего диаметра. Все три вводных отверстия Ø31 мм позволяют провести кабели сечением до 25 мм2. DIN-рейка уже установленна - достаточно закрепить модули на ней. Замок совместим со стандартными ключами IEK, что упрощает обслуживание. Крышка плотно закрывается, исключая случайное открывание.

Безопасность и стандарты

Корпус выполнен из стали с антикоррозийным покрытием, обеспечивающим электробезопасность. Соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-239/19. Защита IP31 гарантирует, что внутренние элементы не повредятся от пыли крупных частиц и конденсата. Отсутствие заземления в комплекте - необходимо предусмотреть его дополнительно при монтаже.

Преимущества

• Жесткая стальная конструкция снижает риск деформации при нагрузках;
• Три нижних ввода упрощают прокладку кабелей без необходимости сверления;
• Единый секрет замка - удобство при обслуживании нескольких щитов одним ключом;
• Серый цвет не выгорает на свету и маскирует следы эксплуатации;
• Поддерживается рекомендованный проектный ассортимент - легко подобрать совместимые компоненты;
• Не требует сложной подготовки перед сборкой - готов к установке модулей сразу после монтажа.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 не защищает от дождя и прямого попадания воды;
• Не подходит для помещений с высокой запыленностью или агрессивной средой - требуется дополнительная защита;
• Комплектация некомплектная - внутри нет клемм, автоматов, шин, крепежа; все нужно докупать отдельно;
• Толщина стенки 0,8–1,0 мм - не рекомендуется для мест с возможными ударными нагрузками;
• Отсутствуют встроенные вентиляционные решетки - при большой тепловой нагрузке потребуется принудительное охлаждение.

Примеры использования

• Распределительный щит этажа в многоквартирном доме - ввод 100 А, 36 модулей на автоматы и УЗО;
• Щит управления на производстве - управление конвейером, освещением и насосами;
• Аварийный щит в торговом центре - резервное питание и контроль аварийного освещения;
• Щит в котельной - распределение питания между насосами, клапанами и контроллерами.

Практические советы

• Перед монтажом проверьте, чтобы вводные отверстия были свободны - удалите пластиковые пробки, если они есть;
• При прокладке кабелей используйте резиновые втулки для защиты изоляции от острых краев отверстий;
• Учитывайте посадочные габариты: 540 мм по ширине - убедитесь, что место установки позволяет открыть дверцу полностью;
• Для увеличения срока службы в условиях повышенной влажности примените противокоррозийные спреи на внешнюю поверхность;
• При сборке щита начинайте с установки DIN-рейки - она уже вмонтирована, но может потребовать фиксации;
• Не забудьте выполнить заземление корпуса - он не имеет встроенного заземляющего вывода.
