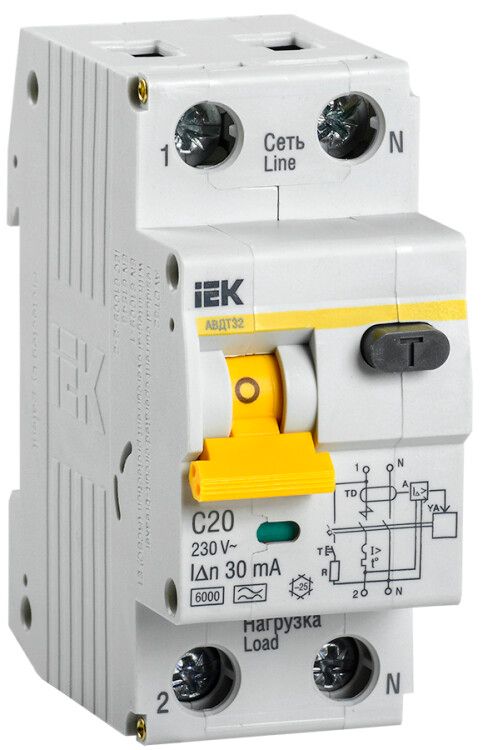

Выключатель автоматический дифференциального тока 2п (1P+N) C 20А 30мА тип A 6кА АВДТ-32 KARAT IEK MAD22-5-020-C-30

Автоматический выключатель дифференциального тока 1п+N 20А 30мА тип A 6кА АВДТ-32 от IEK предназначен для защиты людей от удара током, предотвращения пожаров из-за утечек и обеспечения надежного отключения при перегрузках и КЗ. Устройство применяется в промышленных сетях и легко монтируется на DIN-рейку.

Назначение и область применения

Автоматический выключатель дифференциального тока 1п+N 20А 30мА тип A 6кА АВДТ-32 сочетает функции защиты от утечек тока, перегрузки и короткого замыкания. Он используется там, где есть риск поражения электрическим током или возгорания из-за поврежденной изоляции. Подходит для защиты групповых линий: розеток на улице, в гаражах, подвалах, а также оборудования на производстве. Применяется в системах с переменным током частотой 50 Гц.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 20 А
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип дифференциального тока: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных устройств с выпрямителями)
• Отключающая способность: 6 кА - способен отключить цепь при крупном КЗ
• Характеристика времятоковой защиты: C - подходит для нагрузок с высокими пусковыми токами (электродвигатели, насосы)
• Количество полюсов: 1+N - коммутирует фазу и ноль одновременно
• Род тока: переменный (AC)
• Частота: 50 Гц
• Ширина по модулям: 2 модуля (36 мм)
• Глубина монтажа: 71 мм - требует достаточного места в распределительном щите
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные линии
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +40C, подходит для неотапливаемых помещений
• Срок службы: 15 лет
• Стандарты: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2

Совместимость и монтаж

Автоматический выключатель дифференциального тока 1п+N 20А 30мА тип A 6кА АВДТ-32 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется с помощью защелки с двойным фиксированным положением - устройство плотно фиксируется и не выпадает даже при вибрациях. Для подключения используются зажимы с насечками, обеспечивающие прочное соединение с медными жилами до 25 мм2. Обязательно соблюдайте полярность: вход фазы и нуля указан на корпусе. После монтажа обязательно проверьте работу кнопкой TEST.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, что гарантирует соответствие европейским нормам безопасности. Защита от утечек сработает при токе 30 мА - уровне, который считается безопасным для жизни человека. Индикатор положения контактов показывает состояние автомата даже после срабатывания. Помехоустойчивая схема исключает ложные срабатывания от внешних электромагнитных воздействий.

Преимущества

• Комбинированная конструкция: встроенная дифзащита + автоматический выключатель в одном корпусе - экономит место в щите
• Насечки на зажимах снижают нагрев и усиливают контакт - особенно важно при длительной работе на пределе нагрузки
• Кнопка TEST позволяет регулярно проверять работоспособность без специнструментов
• Независимый индикатор положения контактов - видно, сработал ли аппарат или он просто выключен
• Поддерживает широкий диапазон температур - надежно работает в холодных помещениях

Ограничения применения

• Не предназначен для использования во влажных средах - степень защиты IP20 не допускает попадание воды
• Не подходит для цепей с постоянным током - работает только с переменным током 50 Гц
• Не рекомендуется для защиты однофазных бытовых приборов с высокой емкостной утечкой (например, некоторые светодиодные светильники), так как возможны ложные срабатывания
• Требует наличия заземления в сети - без него дифзащита не будет эффективна
• Не следует использовать вместо основного автомата на вводе - это устройство предназначено для защиты отдельных групп

Примеры использования

• Защита розеток на балконе или в гараже - предотвращает удар током при использовании инструментов
• Групповая защита освещения в подвале - снижает риск пожара при старой изоляции
• Питание насосов, компрессоров, станков на производстве - совмещает защиту от КЗ и утечек
• Линии питания для оборудования с частотными преобразователями - тип A реагирует на импульсные утечки

Практические советы

• Выбирая АВДТ-32, убедитесь, что сечение кабеля не превышает 25 мм2 - иначе контакт будет греться
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - особенно в условиях повышенной влажности
• При установке в щит с несколькими дифавтоматами - используйте координацию по времени, чтобы избежать массового отключения
• Не подключайте ноль от другого автомата - это вызовет ложное срабатывание
• Для долговечной работы не допускайте перегрузки выше 20 А - даже кратковременные превышения сокращают срок службы
• АВДТ-32 от IEK совместим с другими изделиями серии KARAT - можно формировать единую систему защиты
