Выключатель автоматический дифференциального тока АВДТ-63 20А/30мА (характеристика C, электронный, тип A) 6кА PROxima | DA63-20-30e EKF

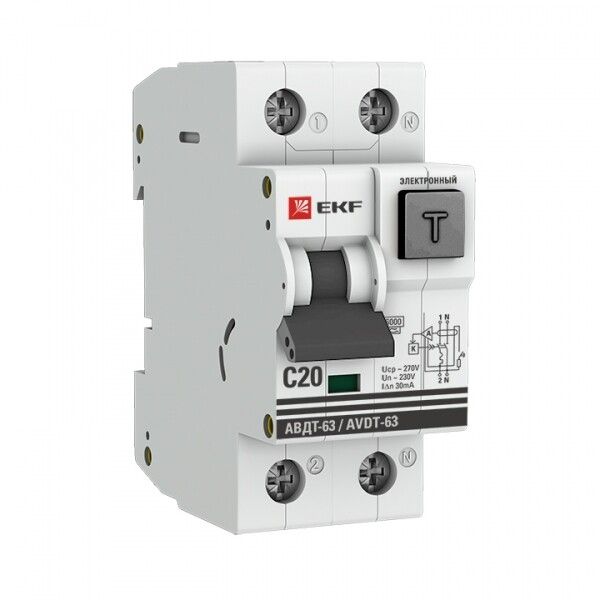

Автоматический выключатель дифференциального тока АВДТ-63 20А/30мА (характеристика C, электронный, тип A) 6кА от EKF PROxima сочетает защиту от токов утечки и перегрузок в одном устройстве. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах, обеспечивает надёжную защиту людей и оборудования.

Назначение и область применения

АВДТ-63 20А/30мА предназначен для защиты электрических цепей от:

• токов утечки на землю (например, при повреждении изоляции или контакте человека с токоведущими частями);
• перегрузок - длительного превышения номинального тока;
• коротких замыканий - внезапного роста тока до аварийных значений.

Используется в бытовых и промышленных сетях переменного тока 230 В, особенно там, где требуется высокая безопасность: ванные комнаты, кухни, детские помещения, мастерские, станционные щиты, системы освещения и розеточные группы.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Дифференциальный ток: 30 мА - порог чувствительности к утечке; сработает при токе выше этого значения, что соответствует требованиям безопасности для защиты людей.
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с ЭПРА).
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный (например, от импульсных блоков питания, СВЧ, компьютеров).
• Номинальная отключающая способность: 6 кА - способность безопасно отключить цепь при КЗ с током до 6000 А.
• Напряжение: 230 В AC / 50 Гц - рассчитан на стандартную однофазную сеть в России и странах СНГ.
• Полюса: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе после отключения.
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает тепловую нагрузку на провода.
• Степень защиты IP20: предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли - устанавливается внутри щита.
• Рабочая температура: от -40C до +50C - работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке.
• Глубина монтажа: 45 мм - требует достаточного внутреннего объёма щита.
• Сечение проводов: 0–25 мм2 - совместим с медными и алюминиевыми проводами любого стандарта.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при нормальных и кратковременных перенапряжениях.
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов.

Совместимость и монтаж

АВДТ-63 20А/30мА монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые зажимы, допускающие как медные, так и алюминиевые провода. Обязательно соблюдайте полярность: вход фазы и нуля - сверху, выход - снизу. Ноль обязательно коммутируется - устройство не будет работать, если ноль подключен минуя него. Монтаж возможен в любых щитках с достаточным свободным местом (не менее 45 мм глубины). Устройство совместимо со всеми стандартными клеммами и кабельными вводами.

Безопасность и стандарты

АВДТ-63 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет электронный дифференциальный модуль, обеспечивающий точное срабатывание даже при слабых утечках. Отличительная особенность - наличие встроенного блока защиты от перенапряжений, что дополнительно защищает подключённую технику от импульсных бросков. Сертифицирован для использования в условиях загрязнения класса 3 - подходит для промышленной среды с пылью, маслом, влагой.

Преимущества

• Электронный тип УЗО - более точное срабатывание при пульсирующем постоянном токе утечки (часто возникает в современной технике).
• Комбинированная защита - вместо двух устройств (автомат + УЗО) используется один, экономится место в щите.
• Отключение нуля - исключает опасность оставления фазы под напряжением на оборудовании после срабатывания.
• Увеличенный срок службы - 84 месяца гарантии указывает на высокую надёжность сборки.
• Поддержка алюминиевых проводов - позволяет использовать старую проводку без замены.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц.
• IP20 - нельзя устанавливать во влажных или запылённых местах вне щита (например, на улице или в сырых цехах без защиты).
• Не рекомендуется для цепей с очень высокими пусковыми токами (более 10×Iн) - лучше выбрать характеристику D.
• Электронный тип зависит от внешнего питания - при обрыве нуля или фазы до аппарата он может не сработать. Для критичных объектов рассмотрите электромеханический аналог.

Примеры использования

• Защита розеточных групп в ванной комнате и на кухне.
• Щитовая защита для стиральной машины, бойлера, микроволновой печи.
• Линии питания станков с частотными преобразователями - благодаря типу A эффективно реагирует на импульсные утечки.
• Осветительные цепи с LED-светильниками и драйверами на основе импульсных блоков питания.
• Объекты с устаревшей алюминиевой проводкой - возможность подключения без замены кабеля.

Практические советы

• Проверьте посадочный диаметр проводов - они должны плотно входить в зажимы, чтобы избежать нагрева.
• Перед первым включением нажмите кнопку «Тест» - устройство должно отключиться. Это проверяет исправность дифференциального модуля.
• Не используйте АВДТ-63 в качестве единственного защитного устройства на всю квартиру - лучше применять селективную схему с несколькими уровнями защиты.
• При замене старого автомата - убедитесь, что новый имеет ту же ширину (2 модуля) и подходящую глубину монтажа.
• Для помещений с повышенной влажностью (бани, подвалы) выбирайте модели с IP44 или выше - этот АВДТ-63 не подходит.
• При проектировании щита учтите, что АВДТ-63 от EKF PROxima рекомендован к использованию в системах с заземлением TN-S и TN-C-S.
