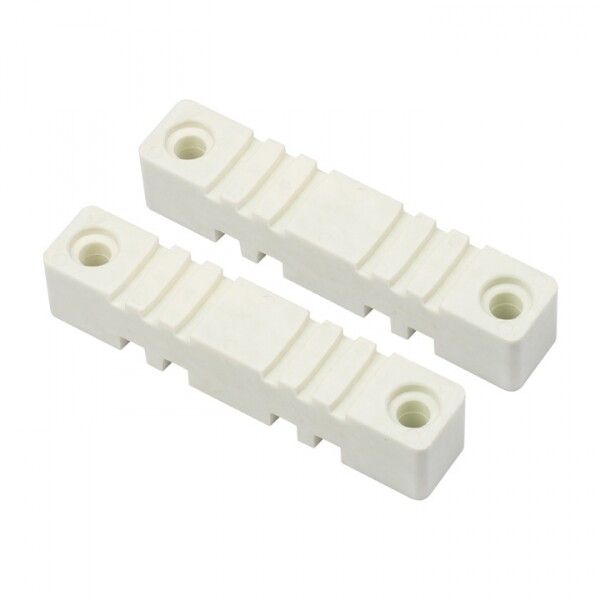

Шинодержатель PROxima 2Р для плоских шин 5/10 мм 4000А 72мм EKF BFS180

Шинодержатель для плоских шин 5/10 мм 2Р от EKF серии PROxima предназначен для надёжной фиксации медных и алюминиевых шин толщиной 5 и 10 мм в низковольтных распределительных устройствах. Этот элемент обеспечивает изоляцию и механическую устойчивость шин на расстоянии 72 мм друг от друга, что важно для безопасной работы сборок до 4000 А.

Назначение и область применения

Шинодержатель для плоских шин 5/10 мм 2Р используется для крепления и изоляции плоских силовых шин в низковольтных комплектных устройствах (НКУ): щитах распределения, секционных выключателях, системах автоматического переключения питания. Подходит для сборок с двумя полюсами - например, для фаз A и B, или для положительной и отрицательной шины постоянного тока. Применяется в промышленных объектах, энергообъектах, на транспорте и в центрах обработки данных.

Технические характеристики

• Тип изделия: Шинодержатель
• Количество полюсов: 2
• Межшинное расстояние: 72 мм
• Поддерживаемая толщина шин: 5 мм и 10 мм
• Максимальный рабочий ток: 4000 А
• Материал корпуса: высоконапряженный изоляционный материал (не горючий, устойчивый к дуговым повреждениям)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Шинодержатель для плоских шин 5/10 мм 2Р имеет пазы с двух сторон - позволяет устанавливать шины с обоих торцов, что удобно при компактном расположении сборок. Каждый комплект состоит из двух единиц, крепёж не входит - требуется использовать болты, гайки и шайбы соответствующего размера, совместимые с толщиной шин (5–10 мм). Установка выполняется на DIN-рейку или жестко закрепляемую поверхность через отверстия в основании. Монтаж требует точного соблюдения расстояния 72 мм между центральными осями шин.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных устройств. Произведено из материалов, устойчивых к электрической дуге и термическим нагрузкам. Гарантийный срок 84 месяца подтверждает долговечность материала и качество изготовления. Соответствие стандартам IEC 61439 и ГОСТ Р 50030.2 проверяется сертификацией EKF.

Преимущества

• Высокая механическая прочность - выдерживает значительные электродинамические усилия при коротком замыкании до 4000 А
• Стабильная изоляция даже при повышенной влажности и температуре
• Двухсторонняя конструкция - экономит место в шкафу, упрощает компоновку
• Совместим с медными и алюминиевыми шинами - универсальное решение для различных проектов

Ограничения применения

• Не предназначен для использования вне низковольтных систем (до 1000 В переменного тока или 1500 В постоянного)
• Не рассчитан на шины толще 10 мм - применение более толстых шин нарушает контакт и снижает изоляционную способность
• Требуется внешний крепёж - саморезы, болты и гайки должны выбираться отдельно
• Не рекомендуется для открытых площадок без защиты от осадков - хотя материал устойчив к влаге, изделие не имеет IP-защиты

Примеры использования

• Фиксация фазных шин в главном распределительном щите промышленного цеха
• Сборка DC-шин в системе бесперебойного питания (UPS)
• Распределение тока между двумя параллельными группами оборудования на заводе
• Монтаж в ячейках КРУ НН с двуполюсным вводом

Практические советы

• Перед монтажом проверьте, чтобы шины плотно входили в пазы - зазоры увеличивают риск пробоя
• При использовании алюминиевых шин применяйте антикоррозийную смазку на контактах
• Учитывайте посадочный диаметр - отверстия в основании подходят под M8-M10 крепёж
• При сборке нескольких шинодержателей сохраняйте одинаковое межшинное расстояние 72 мм по всей линии
• Заказывайте комплекты по два штуки - каждый модуль работает в паре; одиночный экземпляр не обеспечит нужную изоляцию
