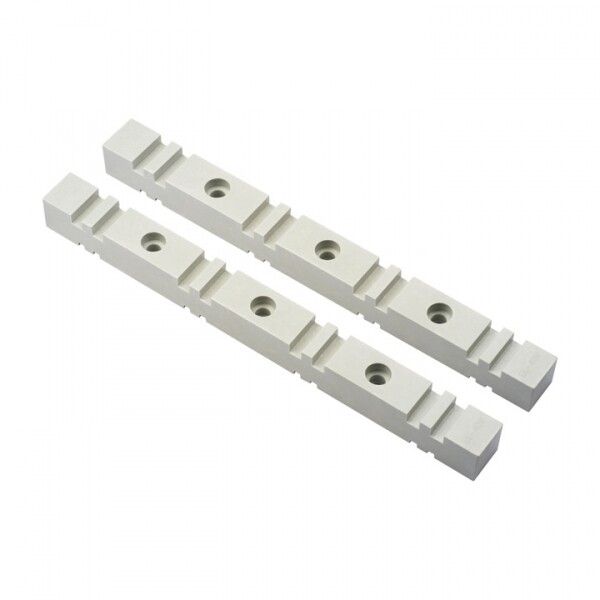

Шинодержатель PROxima 4Р для плоских шин 5/10 мм 4000А EKF BFS400

Шинодержатель для плоских шин 5/10 мм 4Р PROxima от EKF предназначен для надёжной фиксации медных и алюминиевых шин толщиной 5–10 мм в низковольтных распределительных устройствах. Артикул bfs400 обеспечивает устойчивую изоляцию и точную геометрию расположения шин в четырёхполюсных системах.

Назначение и область применения

Шинодержатель для плоских шин 5/10 мм 4Р PROxima используется для крепления и изоляции силовых шин в шинных сборках низковольтных комплектных устройств (НКУ). Подходит для установки в щитах автоматизации, распределительных пунктах, трансформаторных подстанциях и на производствах с высокими токовыми нагрузками. Применяется там, где требуется жесткая фиксация многожильных или одножильных шин с сохранением безопасного расстояния между фазами.

Технические характеристики

• Максимальный рабочий ток: 4000 А
• Количество полюсов: 4
• Поддерживаемая толщина шины: 5 мм и 10 мм
• Расстояние между центрами соседних шин: 106 мм
• Материал корпуса: термостойкий изоляционный пластик (не поддерживающий горение)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Шинодержатель для плоских шин 5/10 мм 4Р PROxima имеет двусторонние пазы - шины можно устанавливать с двух сторон модуля, что позволяет собирать компактные многослойные шинные системы. Установка выполняется путём вставки шины в паз до упора; дополнительный крепёж не требуетcя. Монтаж возможен на DIN-рейку или прямо на металлическую раму НКУ. Обязательно проверьте соответствие толщины шины (5 или 10 мм) и её материала (медь или алюминий). Для правильной работы важно выдерживать шаг 106 мм между центральными осями шин.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Конструкция выполнена из самозагасающегося изоляционного материала, исключающего распространение горения. Гарантия 84 месяца подтверждает долговечность материалов при постоянной работе при максимальном токе. Соответствует нормам IEC 61439 для шинных сборок.

Преимущества

• Высокая механическая прочность - выдерживает значительные электродинамические усилия при КЗ
• Стабильная изоляция даже при длительной эксплуатации при температуре +100 C
• Чётко заданное расстояние 106 мм между шинами снижает риск пробоя
• Двухсторонняя установка шин экономит место внутри шкафа
• Не требует болтовых соединений - быстрый монтаж и минимум элементов

Ограничения применения

• Не для шин толще 10 мм - перегрузка пазов вызывает деформацию
• Не рекомендован для внешней установки - не имеет защиты IP выше IP20
• Не совместим с круглыми или трубчатыми проводниками - только плоские шины
• Требуется равномерное распределение нагрузки по всем полюсам - перекос тока может повредить изолятор

Примеры использования

• Фиксация медных шин 10×100 мм в главном вводе распределительного щита 4000 А
• Сборка четырёхфазной шинной системы в частичной замене старого коммутационного аппарата
• Обустройство заземляющей шины в параллельной цепи с фазными шинами
• Интеграция в преобразователи частоты и UPS-системы с большими токами

Практические советы

• Перед монтажом проверьте, чтобы поверхность шины была чистой - оксиды на алюминии увеличивают контактное сопротивление
• При использовании нескольких шинодержателей в одной сборке - выстраивайте их по одной оси, чтобы избежать перекоса
• Для удобства сборки используйте два экземпляра шинодержателя для одного контура - они поставляются парами
• Не затягивайте шину слишком сильно - достаточно плотного контакта с бортами паза
• Проверяйте целостность изолятора перед каждым обслуживанием - трещины или потемнения указывают на перегрев
