Шинодержатель наборный 4Пх2х10 мм EKF PROxima | BSK4P2X10

Шинодержатель наборный 4Пх2х10 мм PROxima от EKF - надёжная система для крепления четырёх силовых шин толщиной 10 мм с шагом 20 мм, предназначенная для сборки распределительных устройств высокой мощности. Артикул bsk4p2x10 обеспечивает гибкую конфигурацию в рамках серии PROxima.

Назначение и область применения

Шинодержатель наборный 4Пх2х10 мм PROxima используется для механического крепления и электрической изоляции силовых медных или алюминиевых шин в распределительных щитах. Подходит для систем с током до 4000 А - например, в главных вводах, секционных выключателях, шинах постоянного тока, цепях питания крупногабаритных станков, конвейеров и промышленных преобразователей частоты.

Технические характеристики

• Количество полюсов: 4 - позволяет устанавливать четыре отдельные шины (например, L1, L2, L3, N или PE)
• Расстояние между шинами: 20 мм - соответствует требованиям безопасности для токов до 4000 А, исключает риск пробоя
• Тип изделия: Шинодержатель наборный - модульная система, собираемая из компонентов
• Максимальный ток: 4000 А - рассчитана на работу в высокомощных распределительных устройствах
• Толщина шин: 10 мм - совместима с шинами указанной толщины; для более тонких (5 мм) требуется другой тип изолятора
• Гарантийный срок: 84 месяца - подтверждает долговечность материалов и конструкции

Совместимость и монтаж

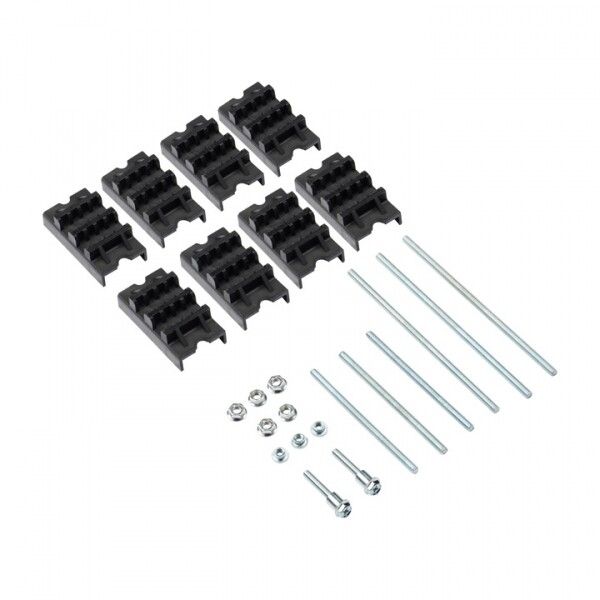

Шинодержатель наборный 4Пх2х10 мм PROxima состоит из алюминиевого перфорированного профиля и изоляторов. Монтаж выполняется в три этапа:

1. Установить профиль на DIN-рейку или плоскую поверхность с помощью крепёжа из комплекта
2. Надеть изоляторы на профиль в нужном порядке - каждый изолятор фиксирует одну шину ребром
3. Закрепить шины с помощью шпилек, гаек и шайб, входящих в комплект - затяжка должна быть равномерной, без перекосов

Изоляторы совместимы только с шинами толщиной 10 мм. Для шин 5 мм используйте другие модели серии PROxima. Убедитесь, что посадочная ширина шин соответствует зажимному каналу изолятора - допуск +-0,5 мм.

Преимущества

• Модульная конструкция - можно собирать конфигурации под любой проект, менять количество шин или порядок фаз
• Алюминиевый профиль - легкий, коррозионностойкий, не требует дополнительного заземления
• Высокая плотность компактного расположения - 20 мм между шинами снижает габариты щита
• Полный комплект крепежа - не нужно докупать болты, гайки или шпильки
• Совместимость с серийными решениями EKF PROxima - легко масштабируется и заменяется

Ограничения применения

• Не предназначена для переменного тока выше 4000 А - превышение вызывает перегрев и деформацию
• Подходит только для прямоугольных шин толщиной 10 мм - не работает с круглыми проводниками или шинами 5 мм
• Не рекомендуется для открытых площадок без защиты от осадков - хотя материал устойчив к коррозии, изоляторы не защищены от прямого попадания воды
• Требуется жесткая базовая поверхность - вибрации и слабые крепления могут привести к ослаблению контактов

Примеры использования

• Главный ввод в промышленном щите 400/230 В с током 3200 А
• Распределительная шина постоянного тока в UPS-системе
• Сборка шинопровода в цехе с несколькими питаемыми линиями
• Объединение выходов нескольких преобразователей частоты в один общий контур

Практические советы

• Перед монтажом проверьте соответствие толщины шин - даже 1–2 мм отличия могут помешать фиксации
• Затягивайте крепёж усилием 1,5–2 Нм - слишком сильная затяжка повредит изолятор
• Используйте термостойкую смазку на контактных поверхностях шин - продлит срок службы соединений
• При сборке многоканальных систем следите за тем, чтобы соседние фазы не находились рядом без изоляции - соблюдайте минимальный зазор 20 мм
• Для обслуживания оставьте доступ к верхней части шин - изоляторы не снимаются без демонтажа всей системы
