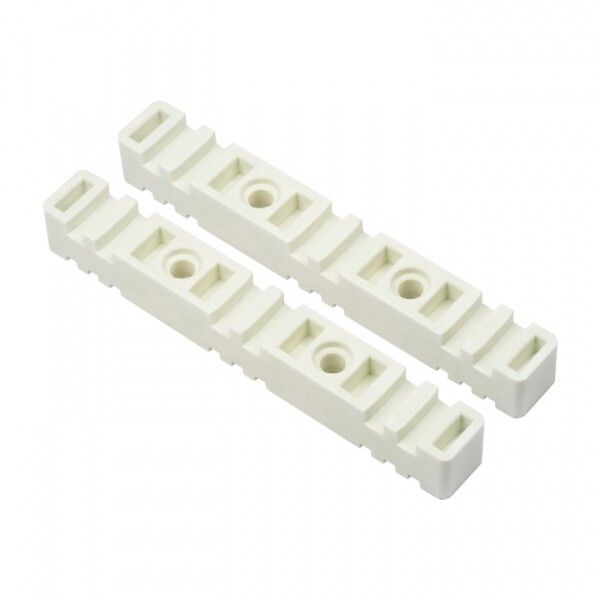

Шинодержатель PROxima 3Р для плоских шин 5/10 мм 4000А 100мм EKF BFS270

Шинодержатель для плоских шин 5/10 мм 3-полюсный от EKF серии PROxima предназначен для надёжной фиксации медных и алюминиевых шин толщиной 5 и 10 мм в низковольтных распределительных устройствах. Этот элемент обеспечивает изоляцию и точную разводку шин на расстоянии 100 мм друг от друга, что важно для безопасной работы токоведущих систем.

Назначение и область применения

Шинодержатель для плоских шин 5/10 мм 3-полюсный используется для монтажа силовых шин в низковольтных комплектных устройствах (НКУ): щитах распределения, секционных выключателях, шинопроводах. Подходит для сборок с током до 4000 А. Применяется в промышленных объектах, энергообъектах, на заводах и в цехах, где требуется жёсткая и изолированная фиксация шин.

Технические характеристики

• Количество полюсов: 3
• Толщина шин: 5 мм и 10 мм
• Межшинное расстояние: 100 мм
• Максимальный рабочий ток: 4000 А
• Материал корпуса: высоконапряженный изоляционный материал (не горючий, устойчивый к перегреву)
• Гарантийный срок: 84 месяца
• Тип крепления: пазовое, без дополнительного крепежа

Совместимость и монтаж

Шинодержатель для плоских шин 5/10 мм 3-полюсный имеет пазы с двух сторон - позволяет устанавливать шины с обоих торцов. Установка выполняется путём вставки шины в паз до упора. Крепление к панели осуществляется через отверстия в основании. Для правильной сборки необходимо соблюдать шаг 100 мм между центральными осями шин. Комплектуется по два экземпляра - один для каждой стороны шинной сборки. Не требует болтов, гаек или других крепёжных деталей.

Безопасность и стандарты

Изделие соответствует требованиям к изоляции и механической прочности для низковольтных устройств. Материалы обеспечивают устойчивость к электрической дуге, перегрузкам и воздействию окружающей среды внутри распределительных щитов. Гарантия 84 месяца подтверждает долговечность конструкции при нормальных условиях эксплуатации.

Преимущества

• Высокая механическая жесткость - предотвращает смещение шин при больших токах и коротких замыканиях
• Двухсторонняя установка - снижает количество необходимых элементов в сборке
• Отсутствие дополнительного крепежа - ускоряет монтаж и исключает риск потери болтов
• Поддержка шин из меди и алюминия - универсальное решение для разных типов проводников
• Совместим с рекомендованным проектным ассортиментом EKF PROxima - гарантирует совпадение габаритов и параметров с другими элементами системы

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от осадков и прямого UV-воздействия
• Не рассчитан на толщину шин более 10 мм - использование шин 12–15 мм вызывает риск повреждения пазов
• Не применяется в цепях переменного тока выше 1000 В - ограничен низковольтным применением
• Требует чёткого соблюдения шага 100 мм - отклонение увеличивает риск пробоя или механического контакта

Примеры использования

• Фиксация трёхфазных медных шин в главном вводном щите производства
• Сборка шинопровода в цеховой распределительной подстанции
• Монтаж алюминиевых шин в ячейках КРУ НН
• Обустройство параллельных ответвлений в распределительных пунктах с током до 4000 А

Практические советы

• Перед монтажом проверьте толщину шин - они должны точно попадать в диапазон 5–10 мм
• При использовании алюминиевых шин убедитесь, что поверхность чистая и не окислена - это влияет на контактное давление
• Устанавливайте шинодержатели равномерно по всей длине шинной сборки - интервал не более 1,5 метра
• При сборке нескольких рядов используйте комплекты по два шинодержателя на каждый уровень - так обеспечивается баланс нагрузки
• Шинодержатель для плоских шин 5/10 мм 3-полюсный от EKF (арт. bfs270) можно комбинировать с другими изделиями серии PROxima - все элементы проходят согласованную сертификацию
