Держатель шин 30,40,50,60x10 3пол 100мм | R5BBH100103P DKC ДКС

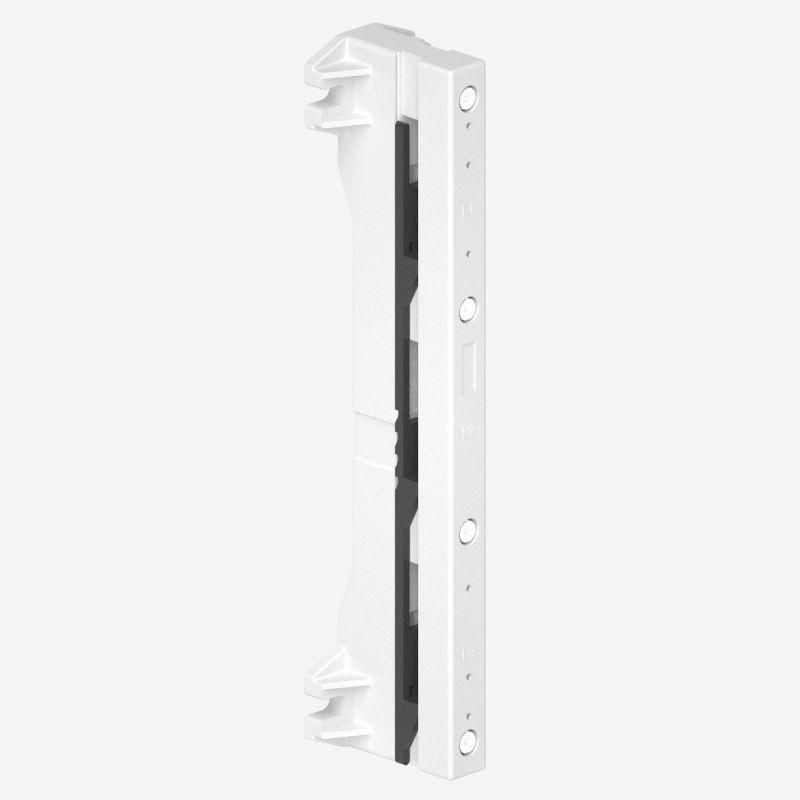

Держатель шин 30, 40, 50, 60x10 3-полюсный 100мм ГСИ(н) (ДКС) - компактный крепёж для токоведущих шин в распределительных устройствах. Применяется в шкафах НКУ для надёжной фиксации шин шириной 30–60 мм с шагом 100 мм. Артикул r5bbh100103p из серии RAM bus от бренда DKC (ДКС) обеспечивает соответствие требованиям промышленной электротехники.

Назначение и область применения

Держатель шин 30, 40, 50, 60x10 3-полюсный 100мм ГСИ(н) (ДКС) используется для монтажа медных или алюминиевых токоведущих шин в силовых распределительных устройствах. Он применяется в составе главных и распределительных систем токоведущих шин НКУ - как в навесных, так и в напольных шкафах. Подходит для сборки щитов в промышленных цехах, на энергообъектах, в системах автоматизации и на конвейерах, где требуется высокая плотность коммутационных решений.

Технические характеристики

• Количество полюсов: 3
• Расстояние между шинами: 100 мм
• Поддерживаемая толщина шины: 10 мм
• Ширина шины: 30, 40, 50 или 60 мм
• Максимальный рабочий ток: 1600 А
• Стойкость к току КЗ: Icw = 50 кА / 1 с
• Ударный ток КЗ: Ipk = 105 кА

Совместимость и монтаж

Держатель шин 30, 40, 50, 60x10 3-полюсный 100мм ГСИ(н) (ДКС) совместим со шинами стандарта DIN 43671 и аналогичными профилями. Монтируется на металлический корпус шкафа с помощью болтовых креплений - требует предварительно просверленных отверстий. Установка выполняется в горизонтальной плоскости. Для правильной работы важно соблюдать межфазное расстояние 100 мм - это гарантирует необходимую изоляцию и тепловые зазоры. Не допускается использование с шинами толще 10 мм или шире 60 мм.

Безопасность и стандарты

Держатель шин 30, 40, 50, 60x10 3-полюсный 100мм ГСИ(н) (ДКС) соответствует требованиям к устойчивости к токам короткого замыкания согласно ГОСТ Р 50030.2 и IEC 61439. Сертификаты подтверждают выдерживание импульсных нагрузок до 105 кА и термической стойкости 50 кА в течение 1 секунды. Конструкция исключает самопроизвольное перемещение шин даже при аварийных режимах.

Преимущества

• Один тип держателя поддерживает четыре варианта шин - снижает запас деталей на складе.
• Высокая механическая жесткость - минимизирует вибрации и риск деформации при больших токах.
• Гальванизированная поверхность - защищена от коррозии, подходит для агрессивных сред.
• Фиксация шин без сварки - позволяет легко менять конфигурацию при модернизации.

Ограничения применения

• Не предназначен для вертикальной установки - возможен сползание шин.
• Не работает с шинами толщиной менее 8 мм или более 12 мм - нарушается контакт и прочность крепления.
• Не рекомендован для открытых площадок без защиты от осадков - хотя материал устойчив к коррозии, но не имеет IP-защиты.
• Не следует использовать в условиях постоянных ударных нагрузок вне нормированных значений Ipk.

Примеры использования

• Главные шины в распределительном щите 10 кВ/0,4 кВ на заводе.
• Система питания конвейерной линии с несколькими двигателями.
• Распределительная система в шкафу управления насосной станцией.
• Обвязка преобразователей частоты в промышленных пультах.

Практические советы

• Перед монтажом проверьте ширину шины - она должна точно попадать в диапазон 30–60 мм; даже 1–2 мм перекоса снижают контактную площадь.
• При использовании нескольких держателей в одной цепи - выравнивайте их по уровню, чтобы избежать перекоса шин.
• При необходимости увеличить грузоподъёмность - используйте два держателя на одну шину, особенно при длине более 1 метра.
• После монтажа проверьте затяжку крепёжных элементов - слабый момент вызывает нагрев в месте контакта.
• Держатель шин 30, 40, 50, 60x10 3-полюсный 100мм ГСИ(н) (ДКС) - часть серии RAM bus, поэтому совместим с другими элементами этой линейки: переходниками, изоляторами и крышками.
