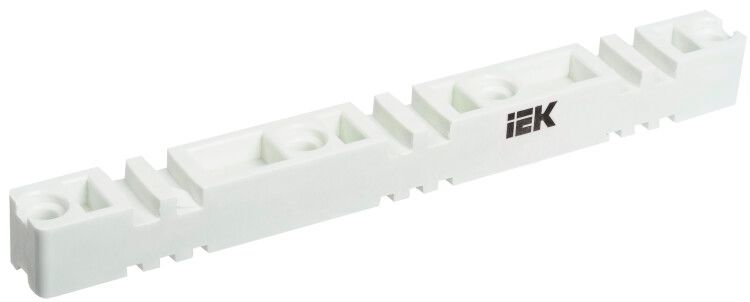

Изолятор шинный плоский ИШП 3P для шин 5 и 10 мм 370 | YIS40-3-370 IEK

Изолятор шинный плоский ИШП 3P для шин 5 и 10 мм 370 мм от IEK предназначен для надёжной фиксации и электрической изоляции медных или алюминиевых шин в распределительных щитах. Артикул yis40-3-370 обеспечивает устойчивую работу в системах с током до 3300 А, особенно там, где важна компактная и безопасная организация шинных сборок.

Назначение и область применения

Изолятор шинный плоский ИШП 3P используется для крепления трёхфазных силовых шин толщиной 5 и 10 мм в электрических распределительных устройствах. Применяется в щитах НКУ, силовых панелях, ячейках КРУ и других комплектных устройствах, где требуется организовать жёсткую и изолированную шинную систему. Подходит для новых монтажей и модернизаций, когда необходимо заменить старые изоляторы на более прочные и долговечные.

Технические характеристики

• Номинальный ток: 3300 А - выдерживает высокие нагрузки без перегрева
• Количество полюсов: 3 - соответствует трёхфазной сети
• Расстояние между шинами: 125 мм - стандартизированный шаг для удобной сборки
• Толщина шин: 5 мм и 10 мм - совместим с основными типами медных и алюминиевых шин
• Метрический размер болта: M10 - стандартный крепёж для плотного соединения
• Общая длина: 370 мм - оптимальная для большинства шинных сборок
• Материал корпуса: SMC (формовочная композитная смола) - высокая механическая прочность и стабильность при температурных колебаниях
• Срок службы: 5 лет - гарантирует длительную работоспособность в нормальных условиях эксплуатации

Совместимость и монтаж

Изолятор шинный плоский ИШП 3P для шин 5 и 10 мм 370 мм монтируется на DIN-рейку или прямо на стенку щита с помощью болтов M10. Шины фиксируются сверху и снизу через отверстия в изоляторе - важно соблюдать равномерное затягивание, чтобы избежать деформации. Учитывайте посадочный диаметр: болты должны проходить свободно, без зазора. Совместим с шинами всех популярных производителей, если их толщина соответствует 5–10 мм. Для многократных сборок рекомендуется использовать пружинные шайбы для предотвращения саморазвинчивания.

Безопасность и стандарты

Изолятор изготовлен из SMC-материала, который соответствует требованиям к электроизоляционным материалам по ГОСТ 15150 и IEC 60947-1. Обеспечивает достаточную электрическую прочность для работы в сетях до 1000 В переменного тока. Материал не поддерживает горение и устойчив к воздействию масла, химических паров и влаги. Сертифицирован для использования в промышленных условиях.

Преимущества

• SMC-материал повышает ударопрочность и снижает риск растрескивания при механическом воздействии
• Стандартное межшинное расстояние 125 мм упрощает проектирование и сборку
• Поддерживает два варианта толщины шин - гибкость при использовании разных типов проводников
• Запроектирован для работы в широком диапазоне температур - подходит для помещений с повышенной влажностью и перепадами температур
• Артикул yis40-3-370 включён в рекомендованный проектный ассортимент IEK - гарантированная совместимость с другими элементами системы

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - несмотря на хорошую влагостойкость, IP-класс не указан, поэтому не применяйте в открытых или сырых местах без защиты
• Не подходит для шин толще 10 мм - превышение толщины может вызвать неплотное прилегание и нагрев контактов
• Срок службы 5 лет - после этого срока рекомендуется проверка состояния изолятора, особенно в условиях частых перегрузок или вибраций
• Не используйте в средах с агрессивными химическими веществами (например, концентрированные кислоты или щелочи) - материал SMC устойчив, но не ко всем видам химического воздействия

Примеры использования

• Щитовые помещения на заводах - крепление главных шин питания для станков и конвейеров
• Распределительные пункты ЖКХ - организация входных шин в этажных щитах
• Проекты с модульной сборкой - быстрая замена изоляторов при изменении конфигурации шинной системы
• Ремонтные работы - замена изношенных изоляторов в старых щитах без переделки всей шинной системы

Практические советы

• Перед монтажом проверьте, что шины имеют ровные кромки - заусенцы могут повредить поверхность изолятора
• Затягивайте болты M10 моментом 8–10 Нм - недостаточное усилие вызывает плохой контакт, избыточное - трещины в SMC
• При сборке нескольких рядов изоляторов следите за одинаковым уровнем расположения - это исключает напряжение в шинах
• Для систем с высокой вибрацией (например, на насосных станциях) используйте дополнительно резиновые прокладки под изолятор
• Артикул yis40-3-370 можно заказывать партиями - он входит в базовый каталог IEK, доступен в наличии у большинства дистрибуторов
