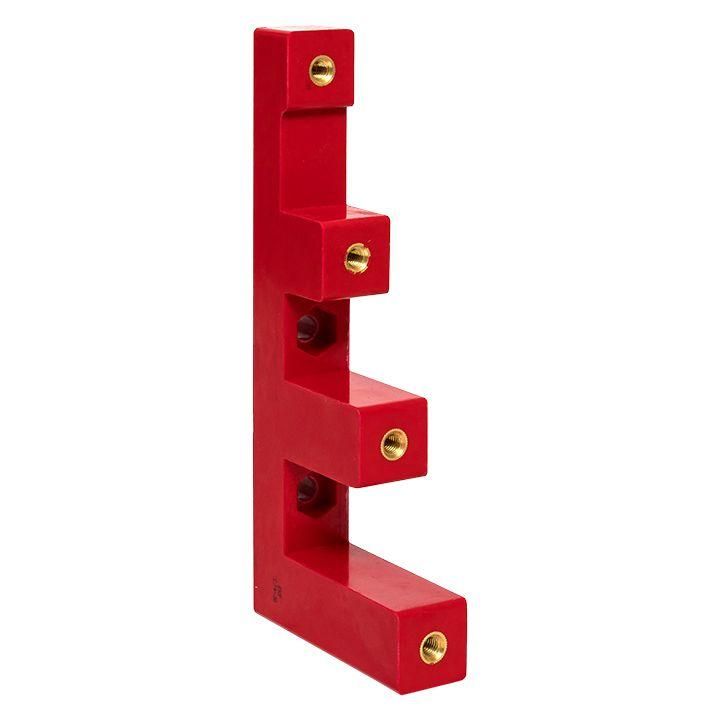

Изолятор шинный 700А 15кВ Лесенка без болта EKF PROxima | plc-sl-700-wb

Изолятор шинный 700А 15кВ Лесенка без болта от EKF PROxima предназначен для надёжного крепления и электрической изоляции токопроводящих шин в распределительных устройствах. Этот изолятор обеспечивает безопасную работу при высоких токах и напряжении до 15 кВ, особенно там, где требуется компактная и жёсткая фиксация нескольких шин одновременно.

Назначение и область применения

Изолятор шинный 700А 15кВ Лесенка без болта используется для установки в электрических щитах, ячейках КРУ, силовых панелях и других устройствах, где необходимо размещать несколько токоведущих шин на фиксированном расстоянии. Подходит для систем переменного тока с частотой 50 Гц. Применяется в промышленных объектах: на заводах, в центрах распределения энергии, в системах бесперебойного питания.

Технические характеристики

• Максимальный номинальный ток: 700 А - способен выдерживать длительную нагрузку без перегрева;
• Номинальное напряжение: 15 кВ - рассчитан на использование в сетях среднего напряжения;
• Расстояние между шинами: 64 мм - обеспечивает необходимую электрическую изоляцию между соседними проводниками;
• Количество полюсов: 4 - позволяет устанавливать четыре шины в одной плоскости;
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и технологии производства;
• Тип крепления: без болта - изолятор имеет специальную форму «лесенка», которая фиксируется через отверстия в основании, а не через внешний болт.

Совместимость и монтаж

Изолятор шинный 700А 15кВ Лесенка без болта крепится к металлической платформе или стенке корпуса с помощью метизов - саморезов, болтов или заклёпок. Эти элементы не входят в комплект и должны быть выбраны отдельно. Для монтажа шин используются гайки, шайбы и контактные планки, которые затягиваются поверх изолятора. Убедитесь, что посадочное отверстие в монтажной пластине соответствует размеру базы изолятора. Нельзя использовать изоляторы с механическими повреждениями - даже микротрещины снижают прочность изоляции.

Безопасность и стандарты

Изолятор EKF PROxima изготовлен из материалов, соответствующих требованиям безопасности для электроустановок. Произведён в соответствии с отраслевыми нормами РФ и рекомендациями IEC. Обеспечивает достаточную дугостойкость и термическую устойчивость при работе в условиях повышенной влажности и запылённости. Не содержит токсичных веществ, безопасен для эксплуатации в замкнутых помещениях.

Преимущества

• Конструкция «лесенка» позволяет разместить четыре шины в одном модуле - экономит место в щите;
• Отсутствие внешних болтов уменьшает риск случайного контакта с токоведущими частями;
• Высокая механическая жесткость предотвращает деформацию при вибрации и ударных нагрузках;
• Стабильные электрические параметры при температуре от –25C до +40C;
• Долгий гарантийный срок - 84 месяца - свидетельствует о качественной сборке и материале.

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP и не рассчитана на воздействие осадков или прямого солнечного света;
• Не подходит для постоянного погружения в жидкости или работы в агрессивных химических средах;
• Запрещено применять при напряжении выше 15 кВ - возможна пробой изоляции;
• Не допускается использование с шинами большего сечения, чем предусмотрено для тока 700 А - риск перегрева.

Примеры использования

• Фиксация медных шин в ячейке КРУ-10 кВ на подстанции;
• Сборка распределительного щита для промышленного конвейера с четырьмя фазами;
• Подключение шин в системе UPS мощностью до 700 А;
• Монтаж в щитах автоматического управления насосными станциями.

Практические советы

• Перед монтажом проверьте, чтобы все шины были чистые и без заусенцев - они могут повредить изоляционную поверхность;
• При использовании нескольких изоляторов шинный 700А 15кВ Лесенка без болта от EKF PROxima соблюдайте равномерное расстояние между ними - это важно для теплового режима;
• Выбирайте метизы из нержавеющей стали или с антикоррозийным покрытием - особенно в условиях повышенной влажности;
• Не затягивайте крепления слишком сильно - это может треснуть изолятор;
• При замене старого изолятора всегда сравнивайте размеры и тип крепления - совместимость важнее внешнего вида.
