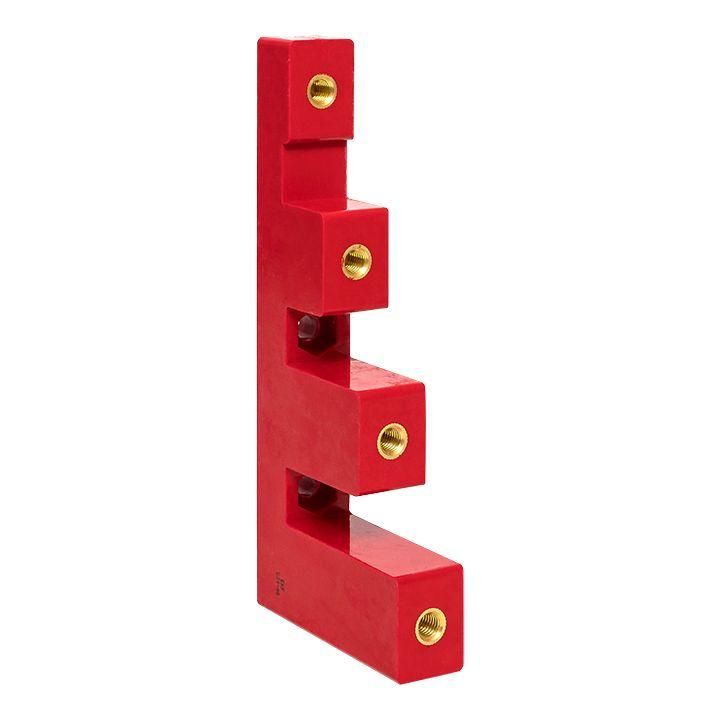

Изолятор шинный 900А 18кВ Лесенка без болта EKF PROxima | plc-sl-900-wb

Изолятор шинный 900 ампер 18 киловольт Лесенка без болта от EKF PROxima предназначен для надёжного крепления и электрической изоляции токопроводящих шин в распределительных устройствах. Этот изолятор обеспечивает безопасную работу при высоких токах и напряжениях, особенно там, где требуется компактная и жёсткая фиксация нескольких шин одновременно.

Назначение и область применения

Изолятор шинный 900 ампер 18 киловольт Лесенка без болта используется для установки в электрических щитах, силовых панелях и других устройствах, где необходимо соединить несколько токоведущих шин на одном уровне. Подходит для систем с четырьмя полюсами - например, трёхфазных сетей с нулевой шиной. Применяется в промышленном оборудовании, станциях преобразования энергии, распределительных пунктах и автоматических линиях.

Технические характеристики

• Номинальный ток: 900 А - способен выдерживать длительную нагрузку до этого значения без перегрева
• Номинальное напряжение: 18 кВ - рассчитан на использование в сетях до 18 киловольт переменного тока
• Количество полюсов: 4 - позволяет устанавливать четыре шины параллельно, включая фазы и ноль
• Расстояние между шинами: 63 мм - стандартизированный шаг для удобного монтажа и соблюдения требований по электрической безопасности
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и качества сборки
• Тип конструкции: «Лесенка» - шины располагаются на разных уровнях, что снижает риск дугового замыкания между соседними проводниками
• Метод крепления: без болта - изолятор крепится к основанию через отверстия, а шины фиксируются отдельными зажимами или хомутами

Совместимость и монтаж

Изолятор шинный 900 ампер 18 киловольт Лесенка без болта устанавливается на металлическую или неметаллическую монтажную платформу с помощью крепёжных элементов - саморезов, болтов или заклёпок. Эти метизы в комплект не входят и должны подбираться отдельно. Для фиксации самих шин используются специальные зажимы, гайки или контактные планки, соответствующие сечению шины. Убедитесь, что посадочное отверстие изолятора совпадает с толщиной и типом монтажной пластины. Расстояние между шинами 63 мм соответствует стандартным требованиям для шинных систем класса 18 кВ.

Безопасность и стандарты

Изолятор EKF PROxima изготовлен из материалов, устойчивых к электрической дуге, перегрузкам и воздействию окружающей среды в пределах нормальных условий эксплуатации. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 для изоляционных элементов в распределительных устройствах. Конструкция исключает случайное соприкосновение шин с корпусом или другими потенциально опасными частями.

Преимущества

• Увеличенная прочность конструкции за счёт единой формы «лесёнки» - минимизирует деформацию при механическом усилии
• Чётко заданное расстояние между шинами - гарантирует соответствие нормам электробезопасности
• Отсутствие внешних болтов на верхней части - снижает риск повреждения при обслуживании и уменьшает габариты
• Высокая термостойкость материала - сохраняет изоляционные свойства даже при длительной работе при максимальном токе

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от осадков и прямого UV-воздействия
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной демпферизации
• Не подходит для цепей постоянного тока выше 18 кВ - допустимо только переменное напряжение
• Требуется точный подбор крепёжа - некорректно выбранные метизы могут вызвать трещины в материале изолятора

Примеры использования

• Фиксация медных шин в ячейках КРУ 10–18 кВ
• Сборка распределительных щитов для промышленных конвейеров
• Подключение шин в системах бесперебойного питания (ИБП) с высокой мощностью
• Электроустановки в цехах металлургии, химической промышленности и на транспорте

Практические советы

• Перед монтажом проверьте, чтобы все шины имели одинаковое сечение и были правильно выровнены - иначе возникает риск неравномерной нагрузки
• Используйте изолирующие прокладки между изолятором и металлическим корпусом, если есть риск попадания влаги
• При использовании в помещениях с повышенной запылённостью регулярно очищайте поверхность изолятора - пыль может снижать сопротивление изоляции
• Не затягивайте крепёж слишком сильно - это может привести к растрескиванию изоляционного материала
• При замене старого изолятора всегда сверьте номер модели - EKF PROxima plc-sl-900-wb имеет уникальную форму и шаг, отличную от аналогов
