Изолятор SM-60 900А 20кВ EKF PROxima | plc-sm-60

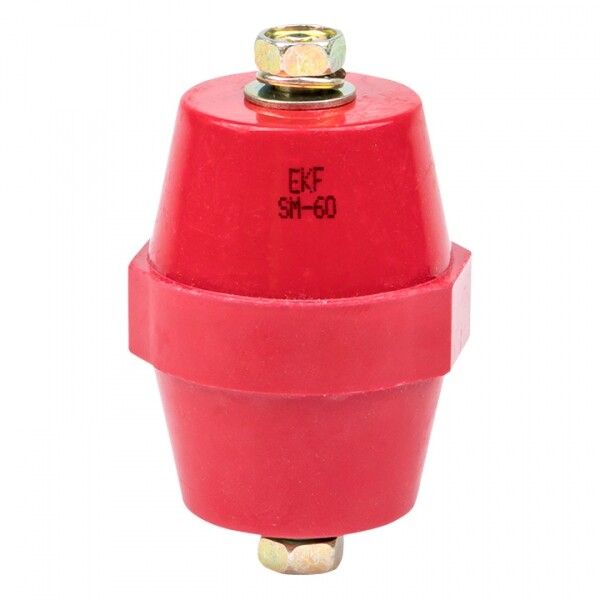

Изолятор SM-60 900А 20кВ от EKF PROxima предназначен для надёжной фиксации и электрической изоляции токоведущих шин в силовых шкафах. Этот изолятор обеспечивает безопасную передачу тока до 900 А при напряжении до 20 кВ, сохраняя целостность цепи даже в условиях высокой нагрузки.

Назначение и область применения

Изолятор SM-60 900А 20кВ используется для крепления медных или алюминиевых шин внутри распределительных щитов, ящиков управления и силовых панелей. Он предотвращает случайные замыкания между шиной и металлическим корпусом, обеспечивая изолированное положение токоведущего элемента. Применяется в системах распределения энергии на предприятиях, в промышленном оборудовании, на трансформаторных подстанциях и в автоматизированных производственных линиях.

Технические характеристики

• Максимальный номинальный ток: 900 А
• Напряжение изоляции: 20 кВ
• Тип изделия: Шинный изолятор (серия “Бочонок”)
• Наружный диаметр: 46 мм
• Метрическая резьба: М8
• Гарантийный срок: 84 месяца
• Рекомендован для проектирования: Да

Совместимость и монтаж

Изолятор SM-60 900А 20кВ устанавливается с помощью болта и шайбы, которые входят в комплект. Болт проходит через резьбовое отверстие M8 в основании изолятора и закрепляется на монтажной плате или стенке шкафа. Сверху на изолятор укладывается токоведущая шина, которая зажимается гайкой. Диаметр изолятора 46 мм позволяет использовать его в плотных сборках, где важна компактность. Убедитесь, что толщина шины соответствует зазору между опорной поверхностью и головкой болта — рекомендуется проверить посадочные размеры перед установкой.

Безопасность и стандарты

Изолятор SM-60 900А 20кВ изготовлен из материала с высокими диэлектрическими свойствами, обеспечивающим устойчивость к пробоям при рабочем напряжении до 20 кВ. Соответствует требованиям к безопасности для оборудования внутренней установки согласно ГОСТ Р 50030.2 и IEC 61439. Серия PROxima прошла сертификацию на соответствие промышленным нормам качества EKF.

Преимущества

• Высокая механическая прочность — выдерживает значительные усилия при затяжке шин
• Увеличенная длина пути утечки благодаря форме “бочонок”, повышающей устойчивость к загрязнению и влаге
• Стандартная резьба M8 совместима с большинством крепёжных решений
• Длительный гарантийный срок — 84 месяца — свидетельствует о долговечности материалов
• Рекомендация к применению в проектах снижает риск ошибок при выборе компонентов

Ограничения применения

• Не предназначена для наружной установки — отсутствует защита IP, не рассчитана на воздействие осадков и прямых солнечных лучей
• Не подходит для переменного тока выше 20 кВ — превышение напряжения вызывает риск пробоя
• Не следует использовать с шинами толщиной более 10–12 мм без проверки доступного хода болта
• Запрещено применение в средах с постоянными вибрациями без дополнительной фиксации

Примеры использования

• Фиксация медных шин в распределительных щитах 10(6)/0,4 кВ
• Подключение силовых кабелей к шинопроводам в промышленных цехах
• Сборка коммутационных панелей для станков с ЧПУ
• Установка в модульных подстанциях и ячейках КРУ

Практические советы

• Перед монтажом проверьте, чтобы поверхность шины была чистой и без заусенцев — это исключит повреждение изолятора при затяжке
• Используйте пружинные шайбы при наличии вибраций в оборудовании
• При групповой установке нескольких изоляторов SM-60 900А 20кВ соблюдайте минимальный шаг между ними — не менее 50 мм, чтобы избежать поверхностного пробоя
• Для удобства обслуживания оставляйте свободный доступ к крепёжным элементам — они должны быть легко доступны для периодической проверки затяжки
• Изолятор SM-60 900А 20кВ от EKF PROxima — один из самых распространённых решений в промышленных проектах; он хорошо зарекомендовал себя в сочетании с другими компонентами серии PROxima
