Изолятор SM-60 без болта 900А 20кВ EKF | plc-sm-60-wb

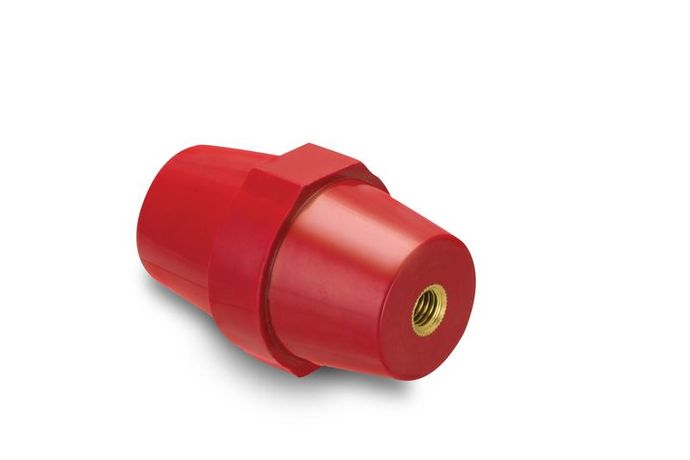

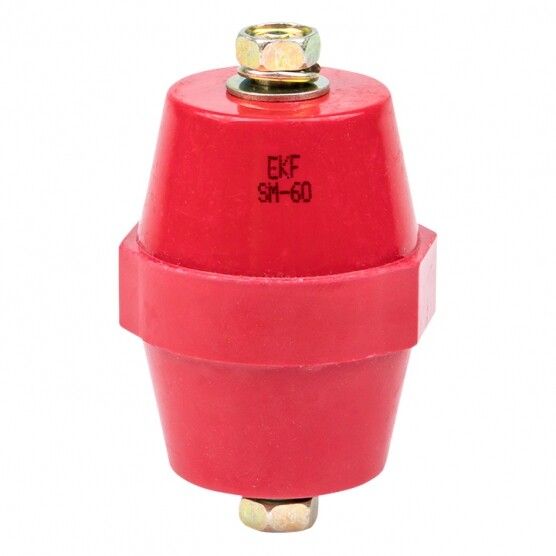

Изолятор SM-60 без болта 900А 20кВ от EKF предназначен для надёжной фиксации и электрической изоляции токопроводящих шин в силовых шкафах. Этот элемент из серии Basic обеспечивает безопасную передачу тока до 900 А при рабочем напряжении до 20 кВ, не требует внутренних крепёжных элементов и легко монтируется на металлические поверхности.

Назначение и область применения

Изолятор SM-60 без болта 900А 20кВ используется для установки жёстких токопроводящих шин внутри распределительных устройств, силовых шкафов, ячеек КРУ и аналогичных систем. Он предотвращает случайный контакт шин с заземлёнными корпусами и металлическими панелями, исключая замыкания и утечки тока. Применяется в промышленных электрощитах, подстанциях, центрах управления энергоснабжением.

Технические характеристики

• Номинальный ток: 900 А
• Номинальное напряжение: 20 кВ
• Тип: шинный изолятор “бочонок” без встроенного болта
• Материал: высокопрочный полиэстер или аналогичная диэлектрическая композиция
• Форма: цилиндрическая с гладкой поверхностью для равномерного распределения электрического поля
• Крепление: через внешние метизы (болты, гайки, шайбы) - не входят в комплект

Совместимость и монтаж

Изолятор SM-60 без болта 900А 20кВ монтируется на плоскую металлическую поверхность (монтажную плиту, стенку шкафа) с помощью болтов, проходящих через базовые отверстия в основании. Шина крепится сверху - также с помощью отдельных крепёжных элементов. Диаметр посадочного места соответствует стандартным требованиям для шин 50×5 мм и выше. Убедитесь, что отверстия в монтажной платформе совпадают с расположением крепёжных отверстий на изоляторе. Не используйте самонарезающие винты - требуется точное сверление и применение стандартных метизов.

Безопасность и стандарты

Изолятор SM-60 без болта 900А 20кВ соответствует требованиям к диэлектрической прочности и механической устойчивости, характерным для оборудования класса напряжения 20 кВ. Произведён в соответствии с отраслевыми нормами ЕЭК и ГОСТ Р 50030.2. Напряжение испытательное - не менее 42 кВ переменного тока. Обеспечивает достаточные пути утечки для работы в условиях повышенной запылённости и влажности.

Преимущества

• Отсутствие встроенного болта позволяет использовать любые типы крепёжа - удобно при модификации схемы
• Высокая механическая прочность выдерживает нагрузки от массивных медных или алюминиевых шин
• Стойкость к перегреву и химическим воздействиям в закрытых электрощитах
• Гладкая форма снижает риск образования поверхностных разрядов
• Совместим с большинством стандартных шинных систем в промышленном оборудовании

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP
• Не рекомендуется для мобильных или вибрационных систем - возможна потеря контакта
• Требует обязательного использования подходящих по размеру и материалу крепёжных деталей - без них изолятор не функционирует
• Не подходит для токов выше 900 А - возможен перегрев и пробой

Примеры использования

• Крепление медной шины 80×10 мм в ячейке КРУ-10 кВ
• Фиксация шины питания в распределительном щите ЦОД
• Подключение выводов автоматических выключателей к главной шине в промышленном щите
• Изолирующая опора для шин в системах UPS и преобразователях частоты

Практические советы

• Перед монтажом проверьте, чтобы поверхность, на которую крепится изолятор SM-60 без болта 900А 20кВ, была ровной и свободной от заусенцев - иначе возникнет риск повреждения диэлектрика
• Затягивайте крепёж равномерно, без перекосов - деформация изолятора снижает его электрическую прочность
• Выбирайте крепёж из нержавеющей стали или меди - избегайте углеродистой стали без покрытия, особенно во влажных средах
• При использовании нескольких изоляторов SM-60 без болта 900А 20кВ в одной цепи соблюдайте минимальные расстояния между фазами - согласно проекту и нормам ПУЭ
• Не используйте этот изолятор вместо подвесного или проходного типа - он рассчитан только на горизонтальную фиксацию шин
