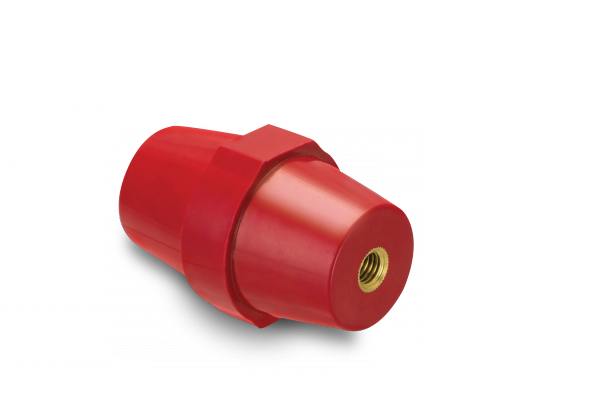

Изолятор SM-51 без болта 680А 15кВ EKF Basic | plc-sm-51-wb

Изолятор SM-51 без болта 680А 15кВ от EKF предназначен для надёжной фиксации и электрической изоляции токопроводящих шин в силовых шкафах. Этот элемент серии Basic обеспечивает безопасную передачу тока до 680 А при напряжении до 15 кВ, не требует встроенных крепёжных элементов и легко интегрируется в существующую сборку.

Назначение и область применения

Изолятор SM-51 без болта 680А 15кВ используется для удержания медных или алюминиевых шин внутри распределительных щитов, ящиков и другого силового оборудования. Он предотвращает случайное замыкание на землю или между фазами за счёт изолирующей поверхности. Применяется в системах распределения энергии: в секциях ШР, КРУ, ЯЯК, а также в промышленных пультах управления и преобразовательных установках.

Технические характеристики

• Максимальный номинальный ток: 680 А — способен выдерживать длительную нагрузку без перегрева;
• Напряжение изоляции: 15 кВ — обеспечивает безопасную работу в высоковольтных цепях;
• Наружный диаметр: 36 мм — соответствует типовым габаритам монтажных плат и крепёжных отверстий;
• Метрический размер резьбы: M8 — позволяет использовать стандартные болты и гайки для крепления шины;
• Тип изделия: изолятор без болта — крепёжные детали не входят в комплект, что даёт свободу выбора метизов;
• Гарантийный срок: 84 месяца — подтверждает долговечность материала и технологии производства.

Совместимость и монтаж

Изолятор SM-51 без болта 680А 15кВ крепится к металлической плите или корпусу через отверстие в основании. Для этого используются болты, шпильки или другие крепёжные элементы с резьбой M8. Сама шина фиксируется сверху с помощью гайки и шайбы того же размера. Убедитесь, что толщина монтажной пластины позволяет плотно затянуть соединение без деформации изолятора. Подходящие материалы крепежа — сталь с антикоррозийным покрытием или нержавеющая сталь.

Безопасность и стандарты

Изолятор SM-51 без болта 680А 15кВ изготовлен из материалов, соответствующих требованиям к электрической прочности и термостойкости. Произведён в соответствии с отраслевыми нормами РФ и ГОСТ Р 50030.2, применяемыми для компонентов распределительных устройств. Напряжение 15 кВ гарантирует безопасную эксплуатацию даже при импульсных перенапряжениях в пределах класса исполнения.

Преимущества

• Отсутствие встроенного болта — позволяет выбрать оптимальный крепёж по длине, материалу и классу прочности;
• Высокая механическая жесткость — устойчив к вибрациям и внешним воздействиям в промышленной среде;
• Стандартный диаметр 36 мм — совместим с большинством типовых монтажных решений;
• Длительная гарантия — 7 лет работы без потери изоляционных свойств при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначена для наружной установки — отсутствует защита от осадков и УФ-излучения;
• Не рекомендовано использование в условиях постоянного контакта с маслом, химическими растворителями или агрессивными газами — возможна деградация изоляционного материала;
• Требуется точный подбор крепежа — некорректный момент затяжки может вызвать трещины в изоляторе;
• Не подходит для мобильных или часто перемещаемых систем — предназначен для стационарной фиксации.

Примеры использования

• Крепление медных шин в шкафах автоматического ввода резерва (АВР);
• Фиксация шин в распределительных устройствах 6–10 кВ на подстанциях;
• Сборка силовых панелей для промышленных станков с частотным регулированием;
• Установка в модульных ячейках КРУЭ для внутреннего распределения тока.

Практические советы

• Перед монтажом проверьте, чтобы отверстие в монтажной плате было точно по центру и не имело заусенцев — они могут повредить изоляцию;
• Используйте шайбу под головку болта и гайки — это равномерно распределит нагрузку и продлит срок службы;
• Затягивайте крепёж усилием не более 10–12 Н·м — превышение может привести к растрескиванию;
• При использовании нескольких изоляторов SM-51 без болта 680А 15кВ в одной цепи — соблюдайте минимальные расстояния между фазами согласно ПУЭ;
• Проверяйте целостность изолятора перед каждым включением — наличие трещин, сколов или следов пробоя требует немедленной замены.
