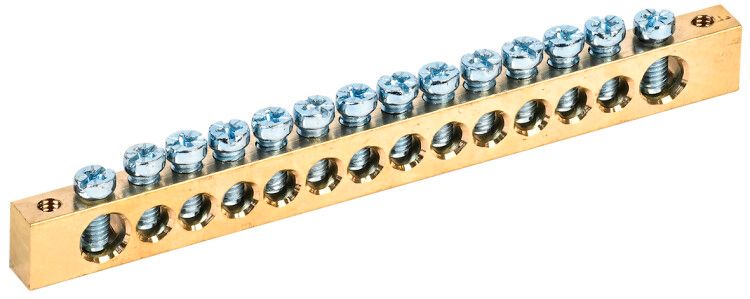

Шина PEN (нулевая с заземлением) 8х12 мм, 14 контактов, 125 А IEK (ИЭК) YNN21-14-100

Шина PEN земля-ноль 8х12мм 14/2 (14 групп, крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn21-14-100 обеспечивает компактное решение для организации системы заземления в промышленных и жилых объектах.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 14/2 используется для объединения нулевых проводов в электроустановках напряжением до 380 В. Она применяется в распределительных щитах для создания единой точки подключения N- и PE-проводников - то есть совмещает функции рабочего нуля и защитного заземления. Подходит для систем TN-C-S и TN-S, где требуется разделение или объединение этих проводников в одной точке. Часто встречается в промышленных щитах, на объектах ЖКХ, в торговых центрах и на производственных линиях.

Технические характеристики

• Количество контактов: 14 - позволяет подключить до 14 проводников одновременно
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с нулём
• Толщина: 8 мм - достаточна для механической прочности и тепловой стабильности
• Диапазон сечений проводов: до 25 мм2 - подходит для большинства стандартных кабелей
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях холодных и жарких помещений
• Цвет: желтый - визуально отличает шину от фазных элементов, соответствует требованиям цветового кодирования
• Срок службы: 15 лет - долговечная конструкция при соблюдении условий эксплуатации

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 14/2 крепится исключительно по краям - это отличает её от моделей с центральным креплением (например, 14/1). Устанавливается:

• На DIN-рейку шириной 35 мм через специальные изоляторы
• Непосредственно на металлическую панель щита с помощью болтов и угловых изоляторов

Подключение проводов выполняется через винты с контактными площадками. Для многожильных медных проводов обязательно использование наконечников-гильз - это предотвращает ослабление контакта и повреждение жил при затяжке. Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Латунная основа и изоляционные элементы обеспечивают безопасную работу даже при повышенной влажности. Цветовое исполнение (жёлтый) соответствует нормам маркировки PEN-шин. Применение наконечников и правильная затяжка винтов снижают риск нагрева и возгорания.

Преимущества

• Высокая плотность контактов - 14 точек подключения в компактном корпусе
• Универсальный способ крепления - можно монтировать как на рейку, так и на стенку щита
• Стабильная проводимость благодаря латунному сплаву - меньше потерь энергии и нагрев
• Долгий срок службы - 15 лет без замены при правильной эксплуатации
• Чёткая визуальная идентификация - жёлтый цвет сразу указывает на PEN-функцию

Ограничения применения

• Не предназначен для работы выше 380 В - применение в сетях 660 В запрещено
• Максимальное сечение провода - 25 мм2; более толстые кабели требуют другой шины
• Запрещён монтаж без изоляторов при креплении на металлическую панель - возможен пробой
• Не использовать в средах с агрессивными химикатами или постоянным воздействием солёной воды - латунь может подвергнуться коррозии
• Не подходит для автоматических систем - требует ручного подключения и контроля момента затяжки

Примеры использования

• Объединение всех нулевых проводов в этажном распределительном щите жилого дома
• Создание общей точки заземления на производственной линии с несколькими станками
• Формирование PEN-шины в щите управления насосной станцией
• Подключение защитных проводников в распределительном пункте ТП

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте кабели больше 25 мм2
• Всегда используйте наконечники-гильзы для многожильных проводов - это гарантирует надёжный контакт
• Затягивайте винты моментом 0,8–1,2 Нм - недостаточно или слишком сильно затянутые винты вызывают перегрев
• При установке на панель - обязательно используйте изоляторы, чтобы избежать замыкания на корпус
• Проверяйте доступность контактов после сборки - шина должна быть легко обслуживаемой
• Артикул ynn21-14-100 - выбирайте именно эту модель, если нужен вариант с креплением по краям; для центрального крепления берите 14/1
