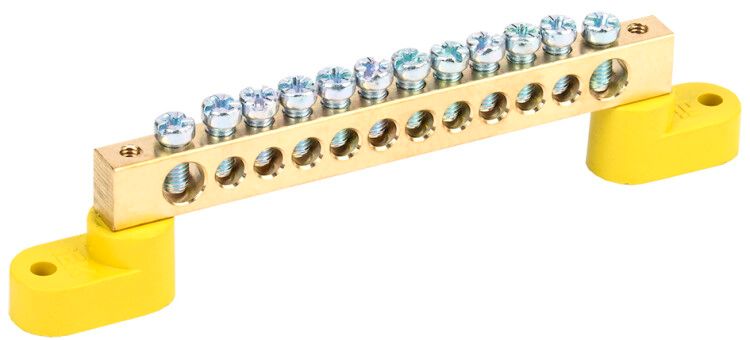

Шина PE "земля" ШНИ-8х12-12-У2-Ж на двух угловых изоляторах IEK YNN10-812-12C2-K05

Шина заземления PE на двух угловых изоляторах ШНИ-8х12-12-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Этот элемент обеспечивает безопасное заземление в условиях широкого диапазона температур и рассчитан на длительную эксплуатацию - до 15 лет.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-8х12-12-У2-Ж используется для подключения нулевых защитных (PE) и рабочих нулевых (N) проводов в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организовать единый контур заземления. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах - например, в щитах управления станками, освещением, конвейерными линиями и системами автоматизации.

Технические характеристики

• Номинальный ток: 125 А
• Рабочее напряжение: 380 В
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Толщина: 15 мм - повышает механическую прочность и теплостойкость
• Количество контактных точек: 14 - позволяет подключить до 14 проводников
• Диапазон сечений проводов: до 25 мм2 - совместима с большинством стандартных медных жил
• Диапазон рабочих температур: от -40 C до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуально выделяет заземляющую шину согласно требованиям ГОСТ
• Отделка поверхности: необработанная - сохраняет первоначальную проводимость, не требует дополнительной подготовки перед монтажом

Совместимость и монтаж

Шина ШНИ-8х12-12-У2-Ж крепится двумя способами: через угловые изоляторы на DIN-рейку высотой 35 мм или непосредственно на стенку щита. Для фиксации используются два угловых изолятора, обеспечивающие гальваническую развязку от корпуса. Монтаж выполняется на монтажной плате - удобно при сборке щитов с ограниченным пространством. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы - это предотвращает ослабление контакта и перегрев. Диаметр отверстий под болты соответствует стандартному шагу для клеммных соединений 6–8 мм.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к заземляющим устройствам в электроустановках. Желтый цвет исполнения соответствует ГОСТ 33542-2015 (цветовая маркировка PE-проводников). Латунная основа обеспечивает стабильное сопротивление контакта даже при циклических нагрузках. Наличие изоляторов исключает случайное замыкание на корпус щита. Условия эксплуатации (температура, влажность) соответствуют классу IP20 - не предназначен для открытых площадок или сырых сред.

Преимущества

• Высокая плотность контактов - 14 точек подключения позволяют компактно организовать групповое заземление
• Стандартная форма и размеры - легко интегрируется в типовые щиты IEK и других производителей
• Устойчивость к механическим воздействиям благодаря толщине 15 мм и материалу - латуни
• Долгий срок службы - 15 лет без потери проводящих свойств при правильном монтаже
• Готовая к использованию - не требует покраски, анодирования или другой обработки

Ограничения применения

• Не применяется в условиях повышенной влажности, прямого попадания воды или на улице - степень защиты IP20 недостаточна
• Не подходит для подключения алюминиевых проводов - возможен химический контакт и окисление
• Не рекомендуется использовать в качестве главной заземляющей шины в крупных объектах - для этого нужны более мощные решения с током выше 125 А
• Не допускается использование с проводами сечением более 25 мм2 - риск перегрева и ослабления контакта

Примеры использования

• Подключение защитных проводников от автоматических выключателей в квартирном щите
• Объединение PE-проводов от нескольких станков в одном производственном шкафе
• Заземление корпусов светильников и розеточных групп в офисных помещениях
• Формирование единой точки заземления в распределительных щитах с множеством ответвлений

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2. Большие жилы потребуют другого типа шины.
• Используйте только наконечники-гильзы для многожильных проводов - это гарантирует надёжный контакт и снижает риск нагрева.
• При закручивании болтов соблюдайте момент затяжки - не переусердствуйте, чтобы не деформировать латунную шину.
• Проверяйте целостность изоляторов после монтажа - трещины или сколы могут нарушить изоляцию.
• Шина ШНИ-8х12-12-У2-Ж от IEK совместима с DIN-рейками всех стандартизованных щитов - можно менять производителя щита, не меняя шину.
