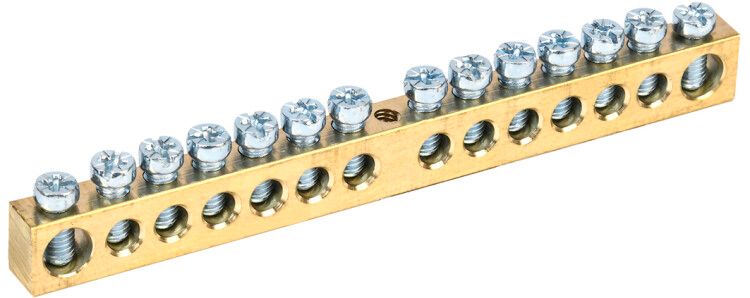

Шина PEN (земля-ноль) 8х12 мм, 14 контактов, 125 А, крепление по центру IEK YNN20-14-100

Шина PEN земля-ноль 8х12мм 14/1 (14 групп, крепление по центру) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn20-14-100 обеспечивает компактное решение для организации систем заземления в промышленном и жилом электрооборудовании.

Назначение и область применения

Шина PEN используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном месте - то есть выполняет функцию совмещённой нулевой шины. Применяется в распределительных щитах напряжением до 380 В, где требуется единая точка подключения множества проводов. Подходит для установки в промышленных, коммерческих и жилищных объектах: на заводах, в ТСЖ, офисах, торговых центрах.

Технические характеристики

• Количество контактных групп: 14
• Номинальный ток: 125 А
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Габариты: 8×12 мм (толщина × высота)
• Рабочее напряжение: до 380 В
• Диапазон сечений подключаемых проводов: до 25 мм2
• Температурный режим: от -40 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Цвет: желтый - визуально отличает шину от фазных элементов
• Поверхность: необработанная - требует осторожности при монтаже, чтобы не повредить контактную площадку
• Тип: принадлежность для распределительных шкафов

Совместимость и монтаж

Шина PEN 8х12мм 14/1 крепится по центру через специальный изолятор на DIN-рейку шириной 35 мм. Также возможна установка непосредственно на стенку щита с помощью угловых изоляторов. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Диаметр отверстий под болты рассчитан под стандартные клеммы для проводов до 25 мм2. Убедитесь, что посадочные места на шине соответствуют габаритам ваших клеммных соединителей.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к устройствам для систем TN-C-S и TN-S. Латунная основа обеспечивает термическую и электрическую стабильность. Наличие изоляционных элементов предотвращает случайные замыкания между фазными и нулевыми проводниками. Соответствует нормам ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств.

Преимущества

• Увеличенное количество контактов (14) позволяет снизить число переходных соединений в щите
• Латунная конструкция устойчива к окислению и механическому износу
• Центральное крепление обеспечивает равномерное распределение нагрузки и снижает риск деформации
• Жёлтый цвет упрощает визуальную идентификацию в составе шкафа
• Срок службы 15 лет - минимизирует необходимость замены в течение всего срока эксплуатации щита

Ограничения применения

• Не предназначен для работы при токах выше 125 А - перегрузка вызывает нагрев и выход из строя
• Не рекомендуется использовать в условиях постоянного воздействия агрессивных химикатов или повышенной влажности без дополнительной защиты
• Необработанная поверхность требует бережного обращения: царапины и следы коррозии могут увеличить переходное сопротивление
• Подключение проводов сечением более 25 мм2 невозможно - потребуется использование другой модели

Примеры использования

• Объединение всех PE и N проводов от автоматических выключателей в этажном щите ЖКХ
• Создание единой точки заземления на производственной линии с несколькими станками
• Завершающий этап сборки распределительного щита в торговом комплексе перед проверкой Электронадзора
• Замена старой шины в модернизированном щите, где необходимо сохранить существующую схему подключения

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное 25 мм2. Большие провода требуют другого решения.
• Всегда используйте наконечники-гильзы для многожильных проводов - это исключает ослабление контакта со временем.
• При закручивании болтов применяйте момент, указанный в документации производителя - переусердствовать нельзя, чтобы не повредить латунь.
• Проверяйте плотность затяжки после нескольких месяцев эксплуатации - особенно в условиях вибраций (например, на насосных станциях).
• Артикул ynn20-14-100 - это именно модель с центральным креплением. Если нужна шина с креплением по краям - выбирайте исполнение 14/2.
