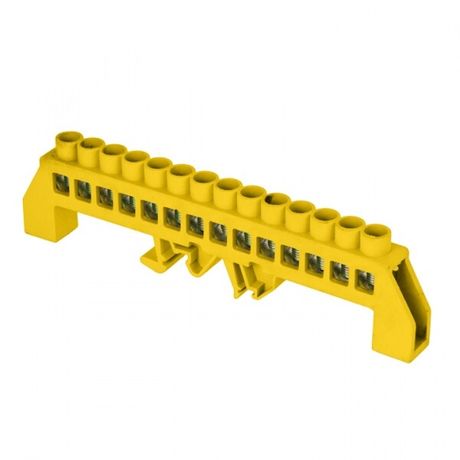

Шина нулевая PE 8х12 14 отвер. латунь желт. нейлоновый корпус комбинированный PROxima EKF sn0-125-14-dpe

Шина нулевая РЕ 8х12 мм 14 отверстий латунь желтая нейлоновый корпус комбинированный от EKF серии PROxima - это надёжный элемент для организации систем заземления и нулевого провода в распределительных щитах. Подходит для промышленного оборудования и НКУ, обеспечивает безопасное соединение проводников сечением 2,5–16 мм2.

Назначение и область применения

Эта шина используется для присоединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Применяется в промышленных установках, автоматических линиях, станциях управления, распределительных устройствах и других объектах с высокими требованиями к безопасности. Устройство совместимо с DIN-рейкой, что делает его удобным для сборки типовых щитов.

Технические характеристики

• Количество подключений: 14 отверстий
• Габариты: 8×12 мм
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Корпус: нейлон, не поддерживающий горение
• Тип подключения: винтовой
• Диапазон сечений проводников: 2,5–16 мм2
• Способ монтажа: крепление на DIN-рейку
• Степень защиты: IP20
• Рабочая температура: от –40 C до +105 C
• Ударопрочность: да
• Цвет: жёлтый

Совместимость и монтаж

Шина нулевая РЕ 8х12 мм 14 отверстий латунь желтая нейлоновый корпус комбинированный монтируется на стандартную DIN-рейку типа TS35. Для фиксации используются защёлки на корпусе - никаких дополнительных креплений не требуется. Каждое отверстие рассчитано на один проводник; рекомендуется использовать гибкий многожильный провод с опрессованной наконечником или с жилой, плотно затянутой винтом. Диаметр отверстий соответствует стандартному шагу для винтов M4–M5. Монтаж допускается в закрытых щитах, защищённых от доступа посторонних предметов.

Безопасность и стандарты

Изделие соответствует требованиям к изолирующим материалам: корпус выполнен из самозагасающего пластика, исключающего распространение пламени. Латунные контакты с оцинкованным покрытием обеспечивают устойчивость к окислению и коррозии. Степень защиты IP20 гарантирует защиту от прикосновения к токоведущим частям и попадания крупных частиц, но не предназначена для работы во влажных средах или на улице. Температурный диапазон (-40…+105 C) позволяет применять шину в условиях экстремальных перепадов температур.

Преимущества

• Оцинкованное покрытие контактов позволяет безопасно подключать как медные, так и алюминиевые проводники без риска электрохимической коррозии.
• Круглая форма головки винта предотвращает повреждение жилы при затяжке - снижает риск перегрева и обрыва.
• Высокая механическая прочность корпуса и ударопрочность обеспечивают долговечность даже в вибрационных условиях.
• Жёлтый цвет корпуса соответствует стандартной маркировке PE-шин, упрощает визуальное различение в щите.
• Комбинированная конструкция (латунь + нейлон) сочетает хорошую проводимость с отличной изоляцией.

Ограничения применения

Не применяется в открытых помещениях, на улице или в местах с повышенной влажностью - степень защиты IP20 не обеспечивает герметичность. Не предназначен для подключения проводников меньше 2,5 мм2 или больше 16 мм2 - это может привести к перегреву или плохому контакту. Не следует использовать в цепях постоянного тока выше 400 В. Отказ от соблюдения требований по моменту затяжки винтов (не более 0,6 Нм) может вызвать деформацию контактов.

Примеры использования

• Подключение защитных заземляющих проводников от станков, насосов, компрессоров в промышленном щите.
• Объединение нулевых проводов в распределительных щитах торговых центров, складских комплексов.
• Формирование шины PE в системах TN-S и TN-C-S в зданиях с высокой нагрузкой.
• Замена старых перемычек в модульных щитах на стандартизированный элемент - повышает надёжность и упрощает обслуживание.

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 2,5–16 мм2 - используйте наконечники для многожильных проводов.
• Затягивайте винты равномерно, без усилия - достаточно слухового щелчка при достижении момента. Перетяжка разрушает контакт.
• При использовании алюминиевых проводов - обязательно нанесите антиоксидантную пасту перед затяжкой.
• Не смешивайте эту шину с другими сериями EKF без проверки совпадения шага отверстий и глубины посадки на рейку.
• Для больших проектов - выбирайте шины с запасом по количеству отверстий (например, 14 вместо 12), чтобы избежать замены позже.
