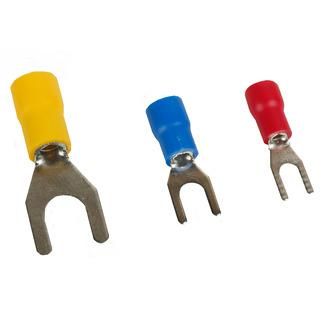

Наконечник вилочный НВИ OptiKit T-V-PVC-2-5(100шт) | 278059 КЭАЗ

Наконечник вилочный НВИ OptiKit T-V-PVC-2-5 - это надёжный элемент для оконцевания медных проводов сечением 1,5–2,5 мм2 в электрических соединениях с винтовым зажимом. Бренд КЭАЗ и артикул 278059 указывают на серию OptiKit T, предназначенную для промышленного монтажа в условиях повышенной нагрузки и частых обслуживаний.

Назначение и область применения

Наконечник вилочный НВИ OptiKit T-V-PVC-2-5 используется для создания прочного и долговечного контакта между медным проводом и винтовым зажимом. Применяется в распределительных щитах, пультах управления, силовых ящиках, станках и конвейерах, где требуется частая замена или переключение проводов. Подходит для цепей переменного и постоянного тока до 400 В.

Технические характеристики

• Тип: вилочный наконечник
• Сечение провода: 1,5 – 2,5 мм2
• Номинальное напряжение: 400 В
• Материал контактной части: медь с лужёным покрытием
• Изоляция: поливинилхлорид (ПВХ), синего цвета
• Диаметр отверстия: 10 мм - совместим с винтами M6
• Форма гильзы: короткая - компактная конструкция для плотных сборок
• Рабочая температура: от -40 C до +80 C
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник вилочный НВИ OptiKit T-V-PVC-2-5 рассчитан на установку на провода с медной жилой указанного сечения. Монтаж выполняется путём запрессовки или обжима специальным инструментом - необходимо использовать матрицу, соответствующую сечению 1,5–2,5 мм2 и диаметру отверстия 10 мм. После обжима наконечник вставляется в клеммную колодку или болтовой зажим. Лужёная поверхность обеспечивает хорошую проводимость и снижает риск окисления. Удобно для операций, когда не нужен полный демонтаж - достаточно ослабить винт, вынуть наконечник и вставить другой.

Безопасность и стандарты

Наконечник вилочный НВИ OptiKit T-V-PVC-2-5 соответствует требованиям к безопасности для оборудования до 400 В. Изоляция из ПВХ защищает от случайного касания токоведущих частей и предотвращает короткое замыкание. Цвет изоляции - синий - стандартизирован для обозначения нулевых или нейтральных проводников в соответствии с практиками Европейских норм (IEC 60445).

Преимущества

• Лужёная медь - улучшает контакт, препятствует окислению, увеличивает срок службы
• ПВХ-изоляция - устойчива к механическим повреждениям, химическим воздействиям и широкому диапазону температур
• Короткая гильза - позволяет экономить место в плотных распределительных коробках
• Синий цвет изоляции - ускоряет визуальную идентификацию проводника при обслуживании
• Упаковка по 100 штук - оптимальна для массового монтажа и складского учёта

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы и форма обжима рассчитаны исключительно на медь
• Не предназначены для высокочастотных или импульсных цепей - не имеют экранирующих свойств
• Запрещено использование при температурах выше +80 C - изоляция теряет форму и становится хрупкой
• Не рекомендовано многократное разъединение одного и того же соединения - после нескольких десятков циклов возможен износ контактной площадки

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления
• Обжим проводов к клеммам частотных преобразователей
• Переключение цепей питания двигателей на испытательном стенде
• Монтаж сигнальных линий в системах автоматизации с частыми изменениями схемы

Практические советы

• Выбирайте обжимной инструмент с точной матрицей под 1,5–2,5 мм2 - некорректный обжим вызывает плохой контакт и нагрев
• Проверяйте посадочный диаметр 10 мм перед монтажом - он должен точно подходить под винт M6
• При работе в сыром помещении используйте наконечник вместе с герметичными клеммными крышками - ПВХ не является полностью водонепроницаемым
• Храните упаковку в сухом месте - даже лужёная медь может окисляться при длительном воздействии влаги
• Для удобства работы с большим числом наконечников - используйте контейнеры с делениями по цветам и сечениям
