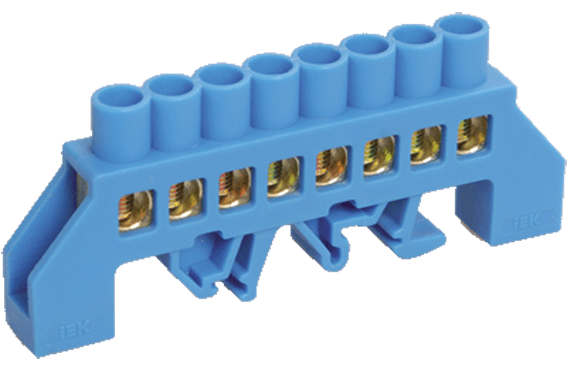

Шина нулевая в комбинированный DIN -изолятор типа Стойка ШНИ-8х12-14-КС-С - YNN10-812-14DP-K07 IEK

Шина нулевая в комбинированный DIN-изолятор типа Стойка ШНИ-8х12-14-КС-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает компактное и безопасное решение для систем с высокими требованиями к надёжности заземления.

Назначение и область применения

Шина ШНИ-8х12-14-КС-С используется для сборки нулевых и защитных проводников в электрощитах. Применяется в промышленном и жилищном электрооборудовании: в силовых щитах, АВР, пультах управления, станциях автоматизации. Подходит для установки в помещениях с нормальной влажностью и экстремальными температурами - от -40C до +50C.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Количество контактных точек: 14
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Диапазон сечений проводов: до 25 мм2
• Цвет корпуса: синий - стандартизирован для обозначения нулевых шин
• Тип поверхности: необработанная - не требует дополнительной защиты при монтаже
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Рабочая температура: от -40 C до +50 C

Совместимость и монтаж

Шина ШНИ-8х12-14-КС-С крепится на стандартную 35-миллиметровую DIN-рейку. Возможна установка как по центру, так и по краям за счёт встроенных изоляторов. Также допускается фиксация непосредственно на стенку щита через угловые крепления. Для многожильных медных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает перегрев и плохой контакт. Монтаж выполняется обычным гаечным ключом; момент затяжки не регламентируется, но следует избегать перетяга.

Безопасность и стандарты

Шина соответствует требованиям к качеству и безопасности, применяемым в российских и международных нормах для внутреннего электрооборудования. Латунная основа и изолирующие элементы обеспечивают электрическую изоляцию и механическую прочность. Наличие цветового кодирования (синий) соответствует ГОСТ Р 50462 для обозначения N и PE проводников.

Преимущества

• Высокая плотность контактов - 14 точек на одной шине, экономит место в щите
• Универсальный способ крепления: DIN-рейка и панель - гибкость при проектировании
• Стандартный синий цвет снижает риск ошибок при монтаже и обслуживании
• Латунная конструкция устойчива к окислению и долговечна даже при частых перепадах нагрузки
• Поддерживается рекомендованным проектным ассортиментом IEK - совместима с другими изделиями бренда

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - использование в сетях 690 В недопустимо
• Запрещено подключение проводов сечением более 25 мм2 - возможен перегрев и повреждение контактов
• Не рассчитана на постоянное погружение в жидкости или работу во взрывоопасных средах
• Не имеет IP-защиты - не применяется в открытых или сырых местах без дополнительной герметизации щита

Примеры использования

• Центральные распределительные щиты (ГРЩ) в офисных зданиях
• Щиты управления насосными станциями и вентиляцией
• Автоматические системы освещения и кондиционирования
• Производственные линии с множеством потребителей, требующих выделенного PE-проводника

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2. Использование больших проводов приведёт к потере контакта.
• Обязательно используйте наконечники-гильзы для многожильных проводов - это увеличит срок службы соединения.
• При групповой установке нескольких шин оставляйте минимальный зазор 10–15 мм между ними для доступа к болтам и теплоотвода.
• Проверяйте затяжку контактов после первых 100 часов работы - возможно ослабление из-за теплового расширения.
• Артикул ynn10-812-14dp-k07 - это официальная ссылка на продукт в каталоге IEK. Убедитесь, что заказываете именно эту модификацию - другие исполнения имеют другое количество контактов или тип крепления.
