Шина нулевая на DIN-изол. ШНИ 6х9-14-Д-С IEK YNN10-69-14D-K07

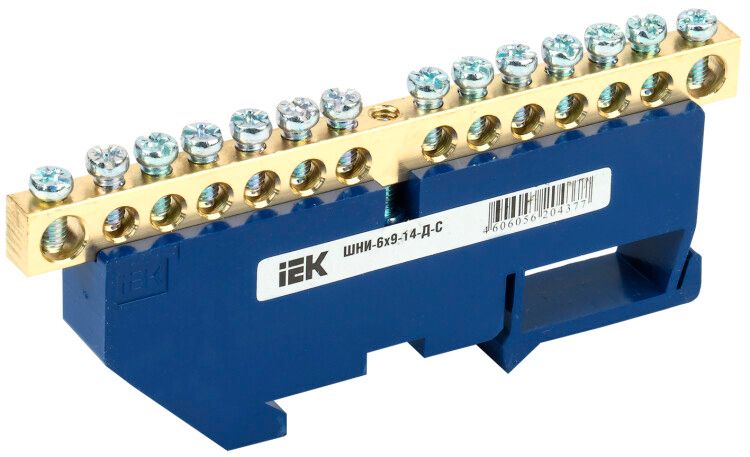

Шина нулевая на DIN-изоляторе ШНИ-6х9-14-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает устойчивый контакт при токе до 100 А и рассчитана на длительную эксплуатацию в условиях промышленной автоматизации.

Назначение и область применения

Шина ШНИ-6х9-14-Д-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для подключения многожильных медных проводов сечением 16 мм2. Применяется в силовых и осветительных щитах, на производствах, в жилых и коммерческих зданиях, где требуется организованное и безопасное распределение нулевых проводников.

Технические характеристики

• Номинальный ток: 100 А
• Напряжение: 380 В
• Количество контактов: 14
• Диапазон сечений проводов: 16 мм2
• Материал: латунь - обеспечивает высокую электропроводность и коррозионную стойкость
• Цвет: синий - соответствует цветовой маркировке N-проводника
• Диапазон рабочих температур: от -40 до +50 C
• Срок службы: 15 лет
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип поверхности: необработанная - требует осторожности при установке, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина ШНИ-6х9-14-Д-С крепится на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется через центральный или боковые изоляторы - в зависимости от типа исполнения. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Убедитесь, что момент затяжки винтов соответствует требованиям производителя - перетягивание может деформировать латунные контакты.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам для внутреннего использования. Соответствует принципам безопасности ГОСТ Р 50030.2 и IEC 60947-7-1. Цветовая маркировка (синий) соответствует нормам для N-проводника. Наличие изоляторов исключает случайное замыкание на корпус щита или DIN-рейку.

Преимущества

• Высокая долговечность благодаря материалу - латуни
• Удобство монтажа на DIN-рейку - совместима с большинством типовых щитов
• Чёткая цветовая идентификация - синий цвет снижает риск ошибок при подключении
• Стабильный контакт при нагрузках до 100 А - подходит для мощных потребителей
• Работает в широком температурном диапазоне - от -40 C до +50 C

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможна коррозия и потеря контакта
• Не следует использовать вне закрытых щитов - открытое расположение увеличивает риск механического повреждения
• Не допускается применение с проводами сечением более 16 мм2 - это может вызвать перегрев и оплавление контактов
• Не рекомендуется для внешних установок без защиты от влаги - хотя IP-класс не указан, изоляторы не обеспечивают герметичность

Примеры использования

• Подключение нулевых проводов в этажных распределительных щитах ЖКХ
• Сборка нулевой шины в частотных преобразователях и панелях управления станков
• Объединение PE-проводников в системах TN-S и TN-C-S
• Распределение нулей в щитах автономного освещения и системах пожарной сигнализации

Практические советы

• Перед установкой проверьте соответствие сечения провода - только 16 мм2; другие значения недопустимы
• Используйте наконечники-гильзы с правильным диаметром - они предотвращают выскальзывание жил и улучшают контакт
• При монтаже на DIN-рейку убедитесь, что шина плотно защёлкнута - слабое крепление может привести к нагреву
• Проверяйте затяжку винтов после первого включения - тепловое расширение может ослабить контакт
• Артикул ynn10-69-14d-k07 - это точный идентификатор модели в каталоге IEK; при заказе указывайте именно его
