Изолятор SM25 (М6) силовой с болтом | YIS11-25-06-B IEK

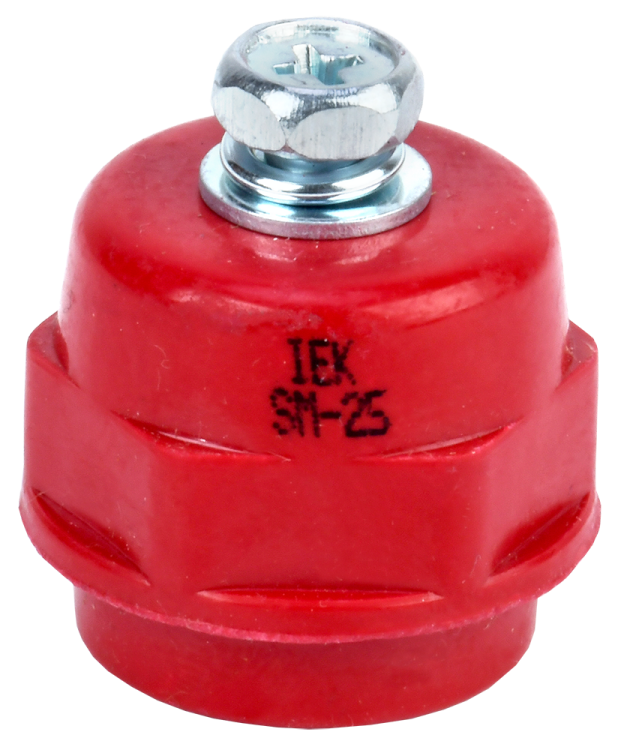

Изолятор силовой SM25 (М6) с болтом от IEK предназначен для надёжного крепления и электрической изоляции токоведущих шин в распределительных шкафах. Артикул yis11-25-06-b обеспечивает безопасную передачу тока до 275 А при напряжении до 1000 В, что делает его подходящим решением для промышленных электросистем.

Назначение и область применения

Изолятор силовой SM25 (М6) с болтом используется для фиксации медных или алюминиевых шин внутри силовых шкафов, распределительных устройств и сборок. Он предотвращает случайный контакт шин с металлическими корпусами, заземлёнными элементами или другими токоведущими частями. Применяется в системах распределения энергии: в щитах автоматики, преобразовательных станциях, пультах управления, промышленном оборудовании.

Технические характеристики

• Номинальное напряжение: 1000 В - позволяет использовать в высоковольтных цепях до 1 кВ переменного тока
• Метрический размер болта: М6 - совместим с болтами диаметром 6 мм, стандартным креплением для шин
• Максимальный расчетный ток: 275 А - рассчитан на работу с мощными нагрузками, соответствует требованиям промышленных систем
• Диапазон рабочих температур: от -40 до +60 C - работает в условиях холодных складов, открытых помещений и жарких цехов
• Срок службы: 30 лет - долговечная конструкция, не требует замены в течение всего жизненного цикла оборудования
• Количество полюсов: 1 - однополюсный изолятор, каждый устанавливается отдельно под одну шину
• Цвет: красный - визуально выделяет изоляционные точки, упрощает диагностику и обслуживание

Совместимость и монтаж

Изолятор силовой SM25 (М6) с болтом крепится одним болтом М6 к монтажной плате, стенке шкафа или раме. На противоположной стороне через гайку и шайбу фиксируется токоведущая шина. Для устойчивости каждую шину необходимо удерживать минимум двумя изоляторами - на каждом конце. При длине шины более 1 метра рекомендуется добавить один или несколько промежуточных изоляторов для снижения механического напряжения.

Подходящий посадочный диаметр: 6 мм. Убедитесь, что отверстие в монтажной плите соответствует размеру болта. Не используйте изоляторы с повреждённой резьбой или трещинами в теле.

Безопасность и стандарты

Изолятор силовой SM25 (М6) с болтом соответствует требованиям к изоляции в распределительных устройствах согласно ГОСТ Р 50030.2 и IEC 60947. Произведён из термостойкого компаунда, обеспечивающего устойчивость к перегреву и электрическому пробою. Цветовая маркировка (красный) соответствует принятой практике для обозначения изолирующих элементов в промышленных щитах.

Преимущества

• Высокая прочность материала - выдерживает механические нагрузки от тяжёлых шин и вибраций
• Стабильная изоляция при колебаниях температуры - не теряет свойств в экстремальных условиях
• Удобство монтажа - стандартный болт М6 позволяет использовать обычный инструмент
• Долговечность - срок службы 30 лет исключает необходимость плановой замены
• Визуальный контроль - ярко-красный цвет легко заметить при осмотре и диагностике

Ограничения применения

• Не предназначена для работы при напряжении выше 1000 В - использование в сетях 3 кВ и выше недопустимо
• Не подходит для внешней установки без защиты от прямого воздействия атмосферных осадков - хотя материал устойчив к влаге, изолятор не имеет IP-защиты
• Не применяется в качестве крепления для гибких кабелей - только для жестких токоведущих шин
• Запрещено применять с болтами большего диаметра - риск растрескивания корпуса

Примеры использования

• Фиксация медных шин в распределительном щите промышленного станка
• Крепление шин в частотно-регулируемых приводах (ЧРП)
• Сборка силового щита для системы кондиционирования крупного объекта
• Монтаж в щитах питания насосных станций и компрессоров

Практические советы

• Перед монтажом проверьте целостность изолятора - трещины, сколы или деформации недопустимы
• Затягивайте болт равномерно, без перекоса - чтобы не повредить резьбу или сам изолятор
• Используйте шайбы между изолятором и шиной - это снижает риск местного нагрева
• При длинных шинах (более 1,5 м) устанавливайте промежуточные изоляторы через каждые 80–100 см
• При замене старого изолятора - выбирайте тот же артикул yis11-25-06-b, чтобы сохранить соответствие по току и напряжению
