Изолятор шинный SM-25/6 D-25 - YIS11-25-06 IEK

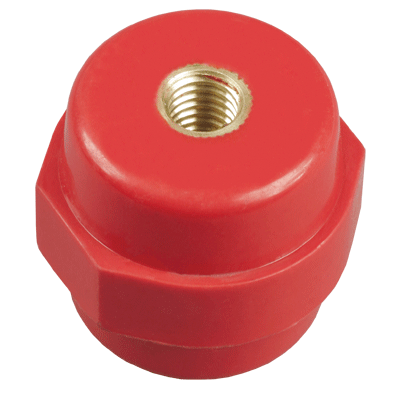

Изолятор шинный SM25 (М6) силовой от IEK предназначен для надёжного крепления и электрической изоляции токоведущих шин в силовых распределительных шкафах. Артикул yis11-25-06 обеспечивает безопасную передачу тока до 275 А при напряжении до 1000 В, что делает его подходящим решением для промышленных систем энергораспределения.

Назначение и область применения

Изолятор шинный SM25 (М6) силовой используется для фиксации медных или алюминиевых шин внутри силовых шкафов, предотвращая их контакт с металлическими корпусами и панелями. Он обеспечивает электрическую изоляцию между токоведущей частью и заземлёнными элементами конструкции. Применяется в распределительных устройствах высокой мощности: в щитах питания станков, конвейеров, систем автоматизации, а также в центральных распределительных пунктах промышленных объектов.

Технические характеристики

• Номинальное напряжение: 1000 В
• Максимальный расчетный ток: 275 А
• Метрический размер крепёжного болта: М6
• Количество полюсов: 1
• Цвет: красный - визуальное отличие от других компонентов, удобство при обслуживании
• Диапазон рабочих температур: от -40 C до +60 C
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Способ монтажа: крепление через отверстие под болт М6 на монтажную плату или DIN-рейку (через адаптер или специальную планку)

Совместимость и монтаж

Изолятор шинный SM25 (М6) силовой совместим со всеми типами токоведущих шин, имеющих стандартные отверстия под болт М6. Для монтажа требуется просверлить отверстие в монтажной пластине или раме шкафа соответствующего диаметра (не менее 6,8 мм для свободного прохода болта). Болт затягивается с моментом, не превышающим рекомендованного производителем - перегрузка может повредить изоляционную структуру. Установка выполняется с использованием гровера и шайбы для предотвращения саморазвинчивания. На одну шину необходимо устанавливать минимум два изолятора - на каждом конце; при длине шины более 1 метра - добавляются промежуточные опоры для снижения механического напряжения.

Безопасность и стандарты

Изолятор шинный SM25 (М6) силовой изготовлен из термостойкого поликарбоната, соответствует требованиям безопасности для оборудования до 1000 В переменного тока. Произведён в соответствии с ГОСТ Р 50030.2 и IEC 60947-1. Цветовая маркировка (красный) указывает на применение в цепях высокого потенциала, что способствует предотвращению ошибок при обслуживании.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки от веса шин и вибраций
• Устойчивость к перепадам температур - работает в условиях холодных складов и жарких цехов
• Долгий срок службы - 30 лет без замены при правильном монтаже
• Ярко выраженная цветовая идентификация - ускоряет диагностику и снижает риск ошибок при ремонте
• Поддержка стандартизированного крепления М6 - совместим с большинством промышленных шин

Ограничения применения

• Не предназначена для использования вне закрытых распределительных шкафов - отсутствует защита IP
• Не подходит для постоянного контакта с маслом, растворителями или агрессивными химическими средами
• Запрещено использовать с болтами больше М6 - увеличенный диаметр может вызвать трещины в материале
• Не рассчитана на работу при напряжении выше 1000 В - превышение может привести к пробою

Примеры использования

• Фиксация медной шины 10x10 мм в главном распределительном щите завода
• Установка в качестве промежуточной опоры для шины длиной 1,8 м в системе UPS
• Крепление алюминиевой шины в щите управления насосной станцией
• Изоляция фазных шин в распределительном устройстве 6(10)/0,4 кВ

Практические советы

• Перед монтажом проверьте, чтобы поверхность, куда крепится изолятор, была ровной и не имела заусенцев - они могут повредить основание
• При использовании нескольких изоляторов на одной шине - выравнивайте их по высоте, чтобы шина не деформировалась
• Для удобства обслуживания оставляйте доступ к болтовому соединению - не закрывайте изоляторы другими элементами
• Артикул yis11-25-06 - единственный вариант в линейке IEK с этим сочетанием М6 и 275 А; другие модели имеют больший или меньший размер болта
• При замене старого изолятора - всегда используйте новый, даже если внешний вид кажется целым - материал со временем теряет эластичность
