Шина PEN (земля-ноль) 6х9 мм, 8 контактов, 100 А, 380 В IEK (ИЭК) YNN10-08-100

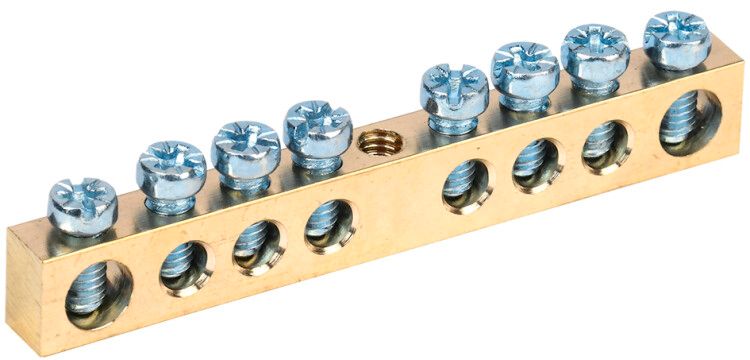

Шина PEN земля-ноль 6х9 мм 8/1 (8 групп, крепление по центру) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-08-100 обеспечивает компактное решение для организации системы TN-C-S в условиях промышленной и жилой автоматизации.

Назначение и область применения

Шина PEN используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном месте - то есть выполняет функцию совмещённого проводника. Применяется в распределительных щитах, где требуется разделение N и PE после входа в объект (по системе TN-C-S). Подходит для установки в бытовых, коммерческих и промышленных электроустановках: жилые дома, офисы, производственные линии, насосные станции, системы вентиляции.

Технические характеристики

• Количество контактных групп: 8
• Габариты: 6×9 мм (толщина × высота)
• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Поддерживаемое сечение провода: до 16 мм2
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Цвет: желтый - соответствует стандартному цветовому кодированию для PEN-шин
• Рабочий температурный диапазон: от -40 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина крепится по центру - тип 8/1 - что позволяет фиксировать её на DIN-рейке шириной 35 мм с помощью специальных изоляторов. Также возможна установка прямо на металлическую панель щита. Для монтажа используются комплектные крепления, входящие в состав изделия или приобретаемые отдельно (угловые изоляторы, болты, гайки).

При подключении медных многожильных проводов обязательно применение наконечников-гильз. Это предотвращает перелом жил, снижает переходное сопротивление и повышает долговечность соединения. Наконечники должны соответствовать сечению до 16 мм2.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки и распределения. Латунная основа обеспечивает термическую и механическую стабильность. Цветовое исполнение (жёлтый) соответствует нормам маркировки PEN-проводников. Устройство не содержит свинца и других запрещённых веществ.

Преимущества

• Высокая плотность размещения: 8 точек подключения на компактной платформе
• Удобное центральное крепление - минимизирует нагрузку на корпус щита
• Стандартный шаг между контактами - совместимо с большинством клеммных колодок и автоматических выключателей
• Латунь как материал - устойчива к окислению, не требует покрытия
• Срок службы 15 лет - снижает необходимость замены в течение всего срока эксплуатации щита

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - риск электрохимической коррозии
• Максимальное сечение провода - 16 мм2; использование более толстых проводов недопустимо
• Запрещается использовать в средах с постоянным воздействием агрессивных химикатов, паров кислот или солей
• Не следует применять в качестве главной заземляющей шины (ГЗШ) вне зависимости от типа щита - для этого нужны отдельные устройства с повышенными параметрами

Примеры использования

• Объединение всех нулевых проводов в этажном щите жилого дома
• Распределение PEN-проводников на вводном щите производственного цеха
• Подключение защитных проводников от частотных преобразователей, станков и конвейеров
• Формирование точки разделения N и PE в системе TN-C-S перед распределением по групповым щиткам

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не используйте провода больше 16 мм2 даже при наличии свободных мест
• При использовании на DIN-рейке убедитесь, что изоляторы установлены правильно - они исключают случайное замыкание на корпус
• После затяжки клемм проведите контрольный осмотр: все провода должны быть равномерно зажаты, без перекосов
• Для удобства обслуживания рекомендуется помечать каждую клемму этикеткой (например, “L1-N”, “L2-PE”)
• Артикул ynn10-08-100 от IEK совместим с другими элементами серии IEK для щитового оборудования - можно формировать единый комплект
