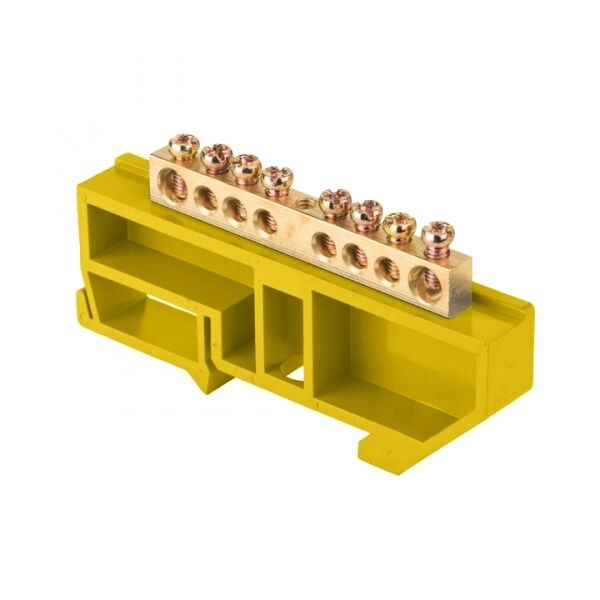

Шина нулевая N 6х9 8 отвер. латунь желт. изолятор на DIN-рейку PROxima EKF sn0-63-08-dz

Шина нулевая N 6х9 мм 8 отверстий латунь желтый изолятор на DIN-рейку от EKF серии PROxima - надёжный элемент для распределения нулевого провода в щитах автоматики и силового оборудования. Подходит для промышленного и коммерческого использования, где требуется стабильное соединение с многими проводниками.

Назначение и область применения

Эта шина используется для объединения нескольких нулевых проводников (N) в одном месте - например, в распределительном щите. Применяется в системах с TN-S и TN-C-S, где важно обеспечить единый потенциал нуля. Установка возможна в щитах управления, станках, конвейерах, осветительных и насосных пунктах. Подходит для объектов промышленной автоматизации и НКУ.

Технические характеристики

• Количество точек подключения: 8 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Изолятор: негорючий пластик
• Сечение подключаемых проводов: 1,5–10 мм2
• Габариты: 6×9 мм (высота × ширина профиля)
• Температурный диапазон: от –40 C до +105 C
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Способ подключения: винтовой
• Цвет изолятора: жёлтый

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35. Для фиксации используются защёлки на основе изолятора - монтаж занимает несколько секунд. Каждый винт рассчитан на один провод. Подключение выполняется отвёрткой. Обязательно соблюдайте рекомендованное сечение проводов - 1,5–10 мм2. Максимальный момент затяжки не указан - используйте обычное усилие, чтобы не повредить резьбу. Латунь с цинком совместима с медными и алюминиевыми проводами - можно смешивать материалы без риска электрохимической коррозии.

Безопасность и стандарты

Произведено в соответствии с требованиями к комплектным устройствам (НКУ). Изолятор выполнен из самозагасающего пластика - не поддерживает горение, что соответствует нормам пожарной безопасности. Отсутствие степени защиты (IP00) означает, что шина должна использоваться исключительно внутри закрытых щитов. Не допускается установка в условиях повышенной влажности, запылённости или открытых площадках.

Преимущества

• Оцинкованная латунь снижает риск окисления и увеличивает срок службы контактов
• Круглое основание винта предотвращает перерезание жил при затяжке
• Негорючий изолятор повышает безопасность при аварийных ситуациях
• Жёлтый цвет изолятора - визуальное отличие от фазных шин, упрощает обслуживание
• Подбор по количеству отверстий (8 шт.) позволяет минимизировать количество шин в щите

Ограничения применения

• Не предназначен для подключения проводов более 10 мм2 - возможен перегрев и потеря контакта
• IP00 - нельзя использовать вне щита или в сырых помещениях без дополнительной защиты
• Не подходит для заземления (PE) - это именно нулевая шина (N); для PE нужна отдельная шина
• Запрещено применять в сетях постоянного тока выше 400 В

Примеры использования

• Объединение нулей от трёх автоматических выключателей в щите офисного здания
• Распределение нулевого провода между несколькими частями конвейерной линии
• Подключение нуля от преобразователя частоты и системы освещения в одном щите
• Формирование единой нулевой точки в распределительном щите производственного цеха

Практические советы

• Перед монтажом проверьте, что все провода имеют сечение в пределах 1,5–10 мм2 - слишком толстые не войдут, слишком тонкие могут болтаться
• Не затягивайте винты с избыточным усилием - это может деформировать латунь и нарушить контакт
• При подключении алюминиевых проводов слегка зачистите поверхность и нанесите антиоксидантную пасту - продлит срок службы
• Используйте эту шину только в паре с аналогичными по классу шинами PE - не заменяйте её заземляющей
• При сборке щита располагайте шину рядом с входом нулевого провода - так сокращаются длины перемычек и снижаются потери
