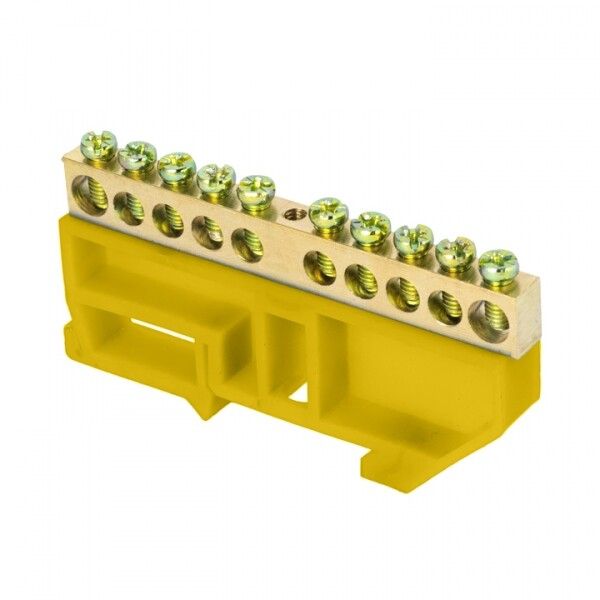

Шина нулевая N 6х9 10 отверстий желтый изолятор на DIN-рейку латунь PROxima EKF sn0-63-10-dz

Шина нулевая N (6х9 мм) 10 отверстий латунь желтый изолятор на DIN-рейку от EKF серии PROxima - компактное устройство для надёжного соединения нулевых проводников в распределительных щитах. Подходит для промышленных и коммунальных объектов, где требуется высокая плотность подключений и устойчивость к перегрузкам.

Назначение и область применения

Шина используется для объединения нулевых проводников (N) в электрических щитах. Применяется в системах TN-S и TN-C-S, где необходимо организовать единый нулевой потенциал. Установка возможна в щитах автоматики, силовых панелях, станциях управления, насосных и вентиляционных комплексах. Подходит для промышленных объектов, жилых домов, офисных зданий и объектов ЖКХ.

Технические характеристики

• Габариты: 6×9 мм - оптимальная толщина для обеспечения механической прочности и тепловой стойкости
• Число подключений: 10 отверстий - позволяет подсоединить до десяти проводников без переуплотнения
• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 230/400 В
• Материал контактов: латунь с цинковым покрытием - улучшает антикоррозийные свойства и совместимость с медью и алюминием
• Диапазон сечений проводов: 1,5–10 мм2 - подходит для большинства бытовых и промышленных кабелей
• Степень защиты: IP00 - не защищена от внешних воздействий; требует установки внутри закрытого щита
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и нагретые помещения
• Цвет изолятора: жёлтый - визуально отличает нулевую шину от заземляющей (обычно зелёно-жёлтой)
• Способ монтажа: на DIN-рейку 35 мм - стандартизированная фиксация, совместима с любыми типовыми щитами

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку с помощью встроенных зацепов. Для монтажа достаточно зафиксировать её на рейке и затянуть винты. Каждое отверстие рассчитано на один проводник - не рекомендуется запихивать несколько проводов в одно гнездо. Винты имеют круглое основание, что исключает повреждение жил при затяжке. Изолятор выполнен из самозагасающего пластика - снижает риск возгорания при аварии. Монтаж допускается только в закрытом щите, так как степень защиты IP00 не предусматривает защиту от пыли, влаги или случайного прикосновения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для сборочных устройств. Латунь с цинковым покрытием обеспечивает долговечность даже при чередовании медных и алюминиевых проводов. Пластик изолятора не поддерживает горение - соответствует нормам пожарной безопасности. Отсутствие сертификата IP выше 00 означает, что использование вне корпуса недопустимо.

Преимущества

• Оцинкованная латунь - позволяет безопасно подключать как медные, так и алюминиевые провода без оксидации контактов
• Круглое основание винта - предотвращает перерезание жилы при затяжке, особенно важно для многожильных проводов
• Высокая плотность подключений - 10 точек на минимальном размере, экономит место в щите
• Жёлтый цвет изолятора - упрощает визуальную диагностику и соответствие цветовым стандартам (N ≠ PE)
• Работа при экстремальных температурах - сохраняет работоспособность в неотапливаемых помещениях и на открытых площадках внутри щитов

Ограничения применения

• Не применяется на открытом воздухе - IP00 не защищает от влаги, пыли и механических повреждений
• Запрещено использовать в качестве заземляющей шины (PE) - цвет и назначение отличаются, смешивание опасно
• Не предназначен для токов выше 100 А - превышение вызывает перегрев и выход из строя
• Не подходит для проводов меньше 1,5 мм2 или больше 10 мм2 - риск плохого контакта или разрушения винта
• Требует обязательной установки в закрытом металлическом или пластиковом щите - согласно правилам ПУЭ

Примеры использования

• Щит освещения в многоэтажном доме - объединение всех нулевых проводов от квартир
• Панель управления конвейером - сборка нулей от нескольких двигателей и датчиков
• Аварийный источник питания - организация нулевого проводника в UPS-щитке
• Производственный участок с частотными преобразователями - стабилизация нулевого потенциала для чувствительной аппаратуры

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в диапазоне 1,5–10 мм2 - используйте клеммы другого типа для более тонких или толстых жил
• Не затягивайте винты слишком сильно - латунь мягкая, можно повредить резьбу
• При использовании алюминиевых проводов - слегка зачистите поверхность и нанесите антиоксидантную пасту
• Проверяйте доступность винтов после монтажа - они должны быть легко доступны для обслуживания
• Помните: эта шина - только для N! Для заземления (PE) используйте аналогичную шину с зелёно-жёлтым изолятором
• При замене старой шины - отключите питание и убедитесь, что ноль не находится под напряжением
