Шина PE "земля" на DIN-изоляторе ШНИ-6х9-10-Д-Ж | YNN10-69-10D-K05 IEK

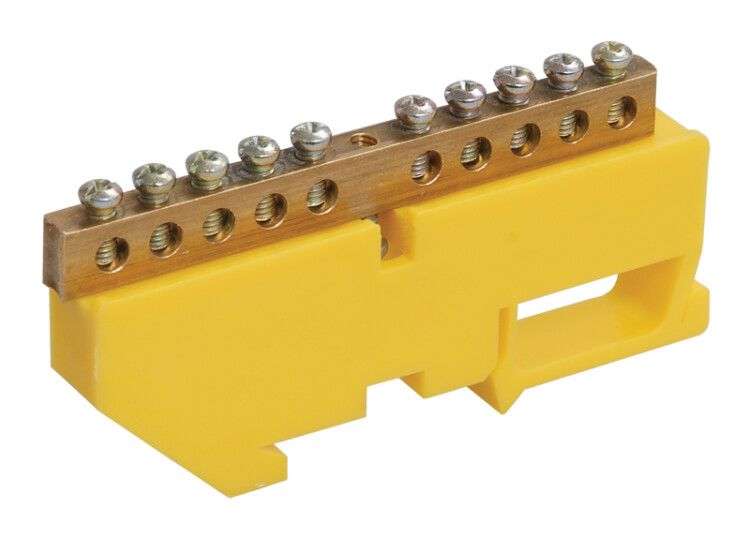

Шина заземления PE на DIN-изоляторах ШНИ-6х9-10-Д-Ж от IEK предназначена для надёжного подключения защитных проводников в распределительных щитах. Эта модель обеспечивает механическую и электрическую связь между заземляющими проводниками сечением до 16 мм2, рассчитана на работу при напряжении до 380 В и токе до 100 А. Артикул ynn10-69-10d-k05 соответствует серийному исполнению ШНИ-6х9-10-Д-Ж, подходящему для промышленных и коммерческих объектов.

Назначение и область применения

Шина заземления PE на DIN-изоляторах ШНИ-6х9-10-Д-Ж используется для создания единой точки заземления в электрощитах. Она позволяет безопасно соединить несколько защитных проводников (PE) - от оборудования, автоматических выключателей, УЗО и других устройств - в одну систему. Применяется в распределительных щитах жилых домов, производственных цехах, офисных зданиях и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с нейтральным проводом
• Количество контактов: 10 - возможность подключения десяти проводников
• Диапазон сечений: до 16 мм2 - совместима с медными и алюминиевыми проводами указанного сечения
• Материал: латунь - обеспечивает хорошую электропроводность и устойчивость к окислению
• Изоляция: да - корпус выполнен из самозатухающего пластика, предотвращает случайные замыкания
• Температурный режим: от -40 до +50 C - работает в условиях сурового климата и нагрева внутри щита
• Толщина: 12 мм - компактная форма, не занимает лишнего места
• Цвет: желтый - визуально отличается от фазных и нулевых шин, соответствует ГОСТ
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации

Совместимость и монтаж

Шина заземления PE на DIN-изоляторах ШНИ-6х9-10-Д-Ж монтируется на стандартную DIN-рейку шириной 35 мм. Каждый контакт имеет зажим с винтом M6, позволяющим закрепить провод сечением до 16 мм2. Для монтажа достаточно защёлкнуть шину на рейку и затянуть винты. Изоляционные опоры исключают контакт с металлическим корпусом щита, что важно при установке в неизолированных распределительных устройствах.

Безопасность и стандарты

Конструкция соответствует требованиям к изолированному заземляющему оборудованию. Материалы используются в соответствии с нормами пожаробезопасности: самозатухающий пластик не распространяет горение. Цветовое оформление (жёлтый) соответствует рекомендациям ГОСТ Р 50462 для обозначения защитных проводников. Нагрузочные параметры проверены в рамках сертификации IEK.

Преимущества

• Удобство сборки: все 10 точек подключения расположены равномерно, легко доступны
• Высокая надёжность: латунные контакты обеспечивают стабильный контакт даже при многократном демонтаже
• Защита от короткого замыкания: изоляция предотвращает случайные замыкания на корпус
• Стандартный форм-фактор: совместима с любыми DIN-рейками и типовыми щитами
• Долговечность: срок службы 15 лет снижает необходимость частой замены

Ограничения применения

• Не предназначен для подключения проводников сечением более 16 мм2 - возможен перегрев и плохой контакт
• Не следует использовать вне закрытых распределительных щитов - открытое расположение повышает риск повреждения
• Не рассчитана на постоянное воздействие воды или химически активных сред - несмотря на IP-защиту, не является герметичным изделием
• Не подходит для подключения нулевых проводников N - предназначена исключительно для PE-проводников

Примеры использования

• Подключение защитных проводников от автоматов, УЗО и дифференциальных выключателей в квартирном щите
• Объединение заземляющих проводов от станков, конвейеров и освещения в промышленном щите
• Создание основной заземляющей шины в этажных распределительных щитах многоэтажных зданий
• Формирование контура заземления в щитах наружной установки при наличии внутренней защиты от влаги

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только провода до 16 мм2
• Затягивайте винты усилием 0,8–1,0 Нм - недостаточно плотно - плохой контакт; слишком сильно - повреждается латунь
• При использовании в щитах с металлическим корпусом обязательно убедитесь, что шина установлена на изоляторах - это исключает потенциальный пробой
• При необходимости увеличить количество точек - используйте две шины параллельно, соединённые перемычкой
• Артикул ynn10-69-10d-k05 - это тот же продукт, что и ШНИ-6х9-10-Д-Ж; при заказе можно указывать любой из них
