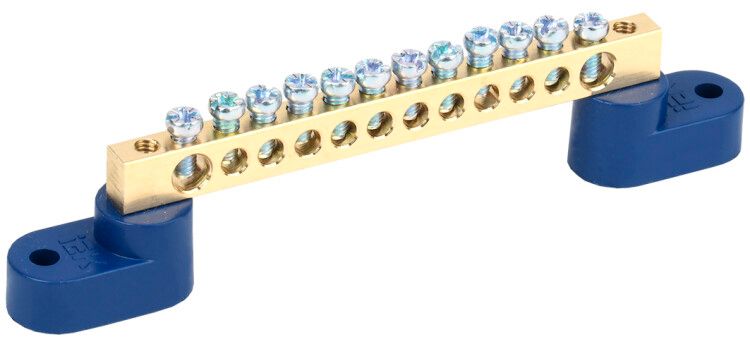

Шина нулевая на 2 угловых изоляторах ШНИ-6х9-12-У2-С - YNN10-69-12C2-K07 IEK

Шина нулевая на двух угловых изоляторах ШНИ-6х9-12-У2-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-12c2-k07 обеспечивает устойчивую работу при нагрузках до 100 А и температурах от -40 до +50 C.

Назначение и область применения

Шина ШНИ-6х9-12-У2-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Применяется в бытовых, промышленных и коммерческих установках - например, в щитах управления станков, систем освещения, конвейеров и автоматических линий. Подходит для подключения многожильных медных проводов сечением 16 мм2.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных точек: 12
• Материал: латунь - высокая проводимость и коррозионная стойкость
• Сечение подключаемых проводов: 16 мм2 (максимальное)
• Диапазон рабочих температур: от -40 C до +50 C
• Цвет корпуса: синий
• Тип поверхности: необработанная - без покрытия, сохраняет естественные свойства латуни
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Способ монтажа: на монтажную плату (не на DIN-рейку)

Совместимость и монтаж

Шина ШНИ-6х9-12-У2-С крепится непосредственно на панель щита с помощью угловых изоляторов. Для фиксации используются болты или саморезы - изоляторы обеспечивают гальваническую развязку от металлической основы. Монтаж требует предварительной подготовки отверстий под крепёж. Учитывайте посадочные размеры изоляторов - они рассчитаны на жесткую установку, без возможности перемещения после закрепления. Рекомендуется использовать наконечники-гильзы при подключении многожильных проводов - это исключает перелом жил и снижает переходное сопротивление.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности распределительных устройств, применяемым в РФ. Латунная шина не содержит свинца и других токсичных компонентов. Отсутствие специального покрытия не влияет на безопасность - материал устойчив к окислению в условиях нормальной влажности. Напряжение 380 В позволяет использовать шину в трёхфазных сетях 220/380 В.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Стабильный контакт при длительной нагрузке до 100 А
• Устойчивость к широкому диапазону температур - подходит для холодных помещений и тепловых щитов
• 12 контактов позволяют организовать компактную группировку нулевых и PE-проводников
• Срок службы 15 лет - снижает необходимость замены в течение всего срока эксплуатации объекта

Ограничения применения

• Не предназначен для монтажа на DIN-рейку - требуется жёсткая фиксация на панели
• Поддерживает только одно сечение провода - 16 мм2; более толстые провода не поместятся
• Не имеет защиты от внешних воздействий (IP-класс не указан); не применяется во влажных или открытых помещениях без дополнительной герметизации
• Не рекомендуется для подключения алюминиевых проводов - возможна электрохимическая коррозия

Примеры использования

• Центральный распределительный щит жилого дома - сборка N и PE-шин
• Щит управления насосной станцией - подключение нулевых проводов от частотных преобразователей
• Производственный щит на заводе - организация заземления для нескольких станков
• Аварийное освещение - объединение нулевых проводов от автономных светильников

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное 16 мм2. Использование больших проводов повредит контакты.
• Обязательно используйте наконечники-гильзы для многожильных проводов - это предотвращает выдавливание жил при затяжке.
• Затягивайте крепёж равномерно - перекос изоляторов может вызвать микротрещины в латуни.
• Проверяйте плотность контакта каждые 2–3 года - особенно в местах с колебаниями температуры или вибрацией.
• Не устанавливайте рядом с источниками повышенной температуры (например, термореле или нагревателями) - риск перегрева выше допустимого порога.
