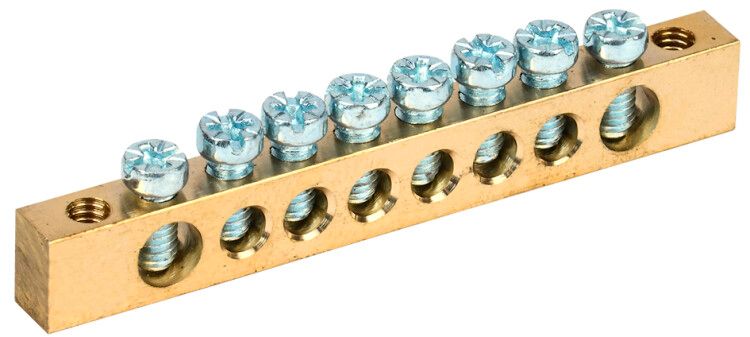

Шина нулевая с заземлением 6х9мм 8/2 крепление по краям - YNN11-08-100 IEK

Шина PEN земля-ноль 6х9 мм 8/2 (8 групп, крепление по краям) от IEK - это надёжная соединительная система для объединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-08-100 обеспечивает устойчивую передачу тока до 100 А и предназначена для постоянной эксплуатации в условиях промышленного и жилого электрооборудования.

Назначение и область применения

Шина PEN используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводов в одном устройстве, что соответствует требованиям ПУЭ к системам TN-C-S и TN-S. Применяется в силовых распределительных щитах, автоматических выключателях, УЗО и других устройствах, где требуется единая точка заземления и нейтрали. Подходит для объектов с высокой плотностью подключения: жилые дома, офисы, производственные участки, насосные станции, системы вентиляции.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Толщина контактной планки: 6 мм
• Ширина: 9 мм
• Количество контактов: 8 (для 8 групп проводов)
• Поддерживаемое сечение провода: 1,5–10 мм2
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Рабочий температурный диапазон: от –40 C до +50 C
• Цвет: желтый - визуальное отличие от фазных шин
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина PEN 6х9 мм 8/2 крепится исключительно по краям - это отличает её от моделей 8/1 с центральным креплением. Для установки используются:

• Изоляторы для монтажа на DIN-рейку шириной 35 мм
• Угловые изоляторы для крепления прямо на металлическую панель щита

При подключении медных многожильных проводов обязательно используйте наконечники-гильзы (например, НШВИ или НШВ). Это предотвращает перелом жил, снижает переходное сопротивление и повышает долговечность соединения. Монтаж выполняется непосредственно - без дополнительных корпусов или оболочек.

Безопасность и стандарты

Шина выполнена из латуни, что гарантирует соответствие требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 к материалам для коммутационных элементов. Желтый цвет соответствует нормам маркировки PEN-проводников. Конструкция исключает случайное замыкание между N и PE за счёт изолированных креплений и достаточного межконтактного расстояния.

Преимущества

• Высокая теплостойкость латуни позволяет работать при максимальном токе 100 А без перегрева
• Крепление по краям даёт гибкость в компоновке щита - удобно при ограниченном пространстве
• Чёткая разметка и равномерное расположение 8 контактов ускоряет сборку и обслуживание
• Стандартный шаг контактов совместим с большинством современных автоматов и УЗО
• Долгий срок службы - 15 лет - снижает затраты на замену

Ограничения применения

• Не предназначен для работы при токе выше 100 А - превышение вызывает перегрев и деформацию
• Не использовать в средах с агрессивными химикатами (кислоты, щёлочи) - латунь подвержена эрозии
• Не допускается подключение алюминиевых проводов - возможна электрохимическая коррозия
• Не применяется в качестве основной шины для PEN в TT-системах - требуются отдельные заземляющие шины

Примеры использования

• Щит освещения в многоэтажном доме - объединение всех нулевых проводов квартир
• Распределительный щит на производстве - подключение защитных проводов к станкам и конвейерам
• Аварийный источник питания - обеспечение единой точки N+PE для UPS и инверторов
• Системы управления HVAC - подключение нулевых проводов вентиляторов и контроллеров

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение 1,5–10 мм2 - более толстые не войдут в зажимы
• Обязательно используйте наконечники-гильзы для многожильных проводов - даже если они кажутся “плотными”
• При установке на DIN-рейку убедитесь, что изоляторы правильно зафиксированы - слабое крепление вызывает вибрацию и нагрев
• После монтажа проверьте момент затяжки винтов - он должен быть согласован с рекомендациями производителя (обычно 0,5–0,7 Нм)
• При использовании в холодных помещениях (например, на улице или в неотапливаемых щитовых) учтите нижний порог температуры –40 C - латунь сохраняет прочность, но пластичность снижается
