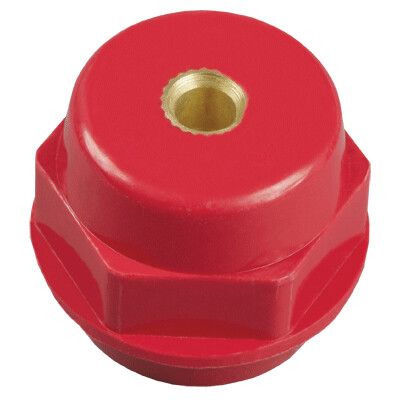

Изолятор шинный SM-30 М8 1000В 380А IEK (ИЭК) YIS11-30-08

Изолятор шинный SM-30/8 D-27 (М8) силовой от IEK предназначен для надёжного крепления и электрической изоляции токоведущих шин в силовых распределительных шкафах. Этот элемент обеспечивает безопасную передачу тока до 380 А при напряжении до 1000 В, сохраняя целостность цепи даже в экстремальных условиях. Артикул yis11-30-08 соответствует серийному решению IEK для промышленных систем энергораспределения.

Назначение и область применения

Изолятор шинный SM-30/8 D-27 (М8) силовой используется для фиксации медных или алюминиевых токоведущих шин внутри силовых шкафов, распределительных устройств и сборок. Он предотвращает случайное замыкание шин на металлический корпус или другие заземлённые части, обеспечивая электробезопасность и механическую устойчивость системы. Применяется в промышленных щитах: на станках, конвейерах, системах автоматизации, в подстанциях и распределительных пунктах.

Технические характеристики

• Номинальное напряжение: 1000 В
• Максимальный расчетный ток: 380 А
• Метрический размер крепёжного болта: М8
• Количество полюсов: 1
• Цвет: красный (визуальное отличие фазных соединений)
• Диапазон рабочих температур: от -40 C до +60 C
• Срок службы: 30 лет
• Способ монтажа: крепление через отверстие на монтажной плате или DIN-рейке

Совместимость и монтаж

Изолятор шинный SM-30/8 D-27 (М8) силовой крепится одним болтом М8 к плоской поверхности - например, к металлической панели шкафа или специальной монтажной планке. На верхнюю часть изолятора устанавливается токоведущая шина, которая фиксируется гайкой того же размера. Для устойчивости каждая шина должна опираться минимум на два изолятора - по краям. При длине шины более 1 метра рекомендуется добавить один или несколько промежуточных изоляторов для снижения прогиба и вибраций. Убедитесь, что посадочное отверстие в панели имеет диаметр не менее 9–10 мм для свободного прохода болта.

Безопасность и стандарты

Изолятор соответствует требованиям к изолирующим материалам для высоковольтных систем. Его конструкция исключает поверхностные пробои и трещинообразование при длительной нагрузке. Цвет - красный - соответствует принятой цветовой маркировке фазных проводников в промышленных установках. Сертифицирован для работы в соответствии с ГОСТ Р 50030.2 и IEC 60947-1.

Преимущества

• Высокая механическая прочность - выдерживает вибрацию и ударные нагрузки в промышленной среде
• Устойчивость к перепадам температур - работает в холодных складах и жарких цехах
• Долгий срок службы - 30 лет без потери изоляционных свойств
• Ярко выраженный цвет - упрощает визуальный контроль и диагностику
• Стандартный размер болта М8 - совместим с большинством промышленных шин и крепёжа

Ограничения применения

• Не предназначена для монтажа в помещениях с постоянным воздействием открытого огня или химически активных паров
• Не следует использовать в качестве основного крепления для сверхтяжёлых шин - требуется дополнительная поддержка
• Не подходит для переменного тока выше 1000 В или постоянного тока выше 1500 В
• Запрещено применять с болтами меньшего диаметра - риск ослабления крепления и перегрева

Примеры использования

• Фиксация фазных шин в распределительном щите станка с ЧПУ
• Поддержка шин в центральном распределительном пункте завода
• Монтаж в системах бесперебойного питания (ИБП) с высокими токами
• Сборка силовых панелей для насосных станций и компрессоров

Практические советы

• Перед установкой проверьте, чтобы поверхность монтажной пластины была ровной и не имела заусенцев - они могут повредить изолятор
• Затягивайте болт М8 моментом 3–4 Нм - недостаточная затяжка вызывает контактные нагревы, избыточная - трещины в изоляции
• При использовании нескольких изоляторов на одной шине - располагайте их равномерно, особенно при длине шины >1,5 м
• Артикул yis11-30-08 совпадает с другими изделиями серии SM-30/8 от IEK - можно заказывать запасные части без риска несоответствия
• Красный цвет позволяет легко отличить фазные участки от нулевых - используйте этот признак для быстрой проверки схемы после обслуживания
