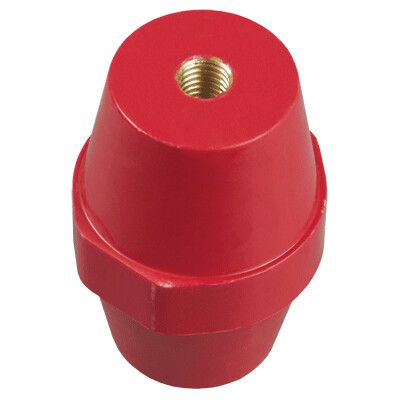

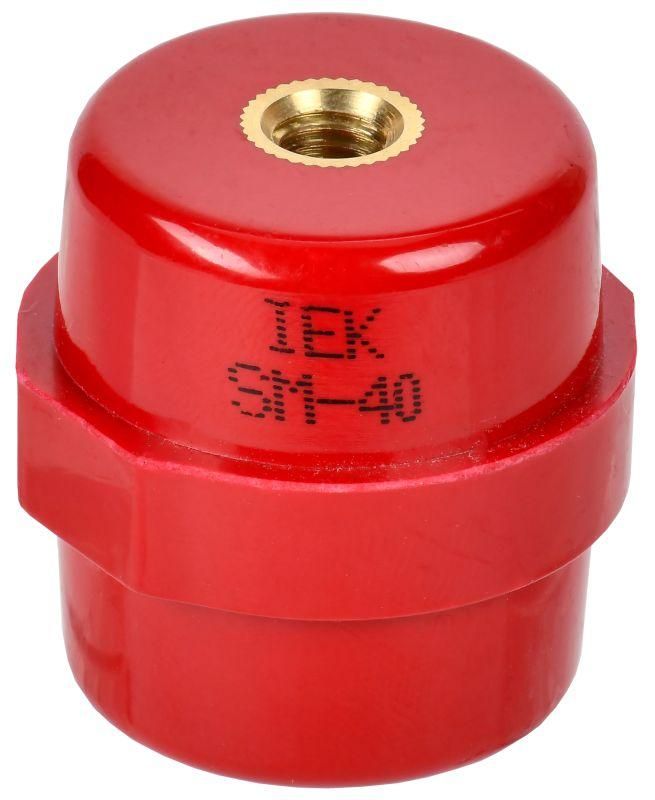

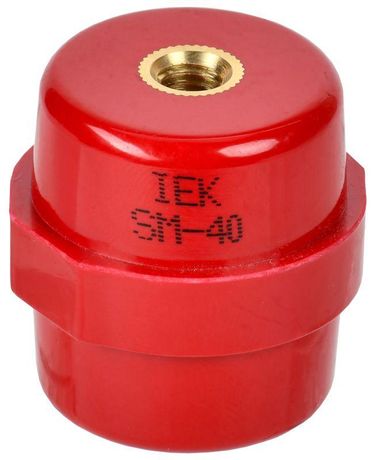

Изолятор шинный SM-40 475А 1000В с болтом М8 IEK (ИЭК) YIS11-40-12

Изолятор шинный SM40 (М8) силовой от IEK - элемент для надёжного крепления и электрической изоляции токоведущих шин в силовых распределительных шкафах. Артикул yis11-40-12 обеспечивает безопасную передачу тока до 475 А при напряжении до 1000 В, подходя для промышленных систем распределения энергии.

Назначение и область применения

Изолятор шинный SM40 (М8) силовой используется для фиксации медных или алюминиевых шин внутри силовых шкафов, предотвращая их контакт с металлическими корпусами и панелями. Он обеспечивает электрическую изоляцию между токоведущей частью и заземлёнными элементами конструкции. Применяется в распределительных устройствах высокой мощности: в щитах питания станков, конвейеров, систем автоматизации, а также в центральных пунктах распределения электроэнергии.

Технические характеристики

• Номинальное напряжение: 1000 В
• Максимальный расчетный ток: 475 А
• Метрический размер крепёжного болта: М8
• Количество полюсов: 1
• Цвет: красный - визуальное отличие от других компонентов, удобство при обслуживании
• Диапазон рабочих температур: от -40 C до +60 C
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Способ монтажа: крепление через отверстие под болт на монтажную плату или DIN-рейку (через адаптер или специальную планку)

Совместимость и монтаж

Изолятор шинный SM40 (М8) силовой совместим со шинами стандартных сечений, используемых в промышленных щитах. Для монтажа требуется просверлить отверстие в монтажной пластине или раме шкафа соответствующего диаметра (не менее 9–10 мм для свободного прохода болта М8). Болт затягивается с моментом, указанным в документации производителя - перегрузка может повредить изоляционную структуру. Установка выполняется с использованием гроверов и шайб для предотвращения саморазвинчивания. На одну шину рекомендуется устанавливать минимум два изолятора - на каждом конце; при длине шины более 1 метра - дополнительно один или несколько промежуточных.

Безопасность и стандарты

Изолятор шинный SM40 (М8) силовой соответствует требованиям к изоляции в распределительных устройствах согласно ГОСТ Р 50030.2 и IEC 61439. Конструкция выполнена из термостойкого полимера, устойчивого к дуговым пробоям и механическим нагрузкам. Цветовая маркировка (красный) соответствует принятой практике выделения силовых элементов в шкафах.

Преимущества

• Высокая долговечность - срок службы 30 лет снижает потребность в замене и техобслуживании
• Устойчивость к широкому диапазону температур - работает в холодных складах и жарких цехах
• Стандартный размер болта М8 - совместим с большинством существующих решений
• Яркая окраска - ускоряет визуальный осмотр и диагностику в сложных сборках
• Поддержка рекомендованного проектного ассортимента - гарантия совместимости с другими изделиями IEK

Ограничения применения

• Не предназначен для монтажа на поверхности с повышенной влажностью без дополнительной защиты (например, IP-корпуса)
• Не рассчитан на постоянное воздействие открытых дуг или сверхтоков выше 475 А - требуются дополнительные средства защиты (предохранители, автоматы)
• Не следует использовать в качестве опоры для массивных шин без учёта механической прочности крепления - вес шины должен быть распределён равномерно
• Запрещено применять с болтами другого размера - использование М6 или М10 нарушает герметичность и прочность соединения

Примеры использования

• Фиксация медной шины 10x100 мм в главном распределительном щите цеха
• Крепление шин в преобразовательных станциях переменного тока
• Сборка распределительных устройств для насосных станций в условиях низких температур
• Монтаж в щитах управления лифтами и эскалаторами

Практические советы

• Перед установкой проверьте, что отверстие в монтажной плате не имеет заусенцев - они могут повредить изоляцию при затяжке болта
• Используйте изоляторы SM40 (М8) силовой только с шинами, имеющими стандартные отверстия под М8 - не применяйте адаптеры без одобрения производителя
• При многократной сборке/разборке шкафа следите за состоянием резьбы болта и внутренней резьбы изолятора - износ снижает надёжность контакта
• Для больших шин (>1,5 м) увеличьте количество промежуточных изоляторов - это предотвратит прогиб и риск короткого замыкания
• Артикул yis11-40-12 - единственный вариант в линейке IEK с этим сочетанием характеристик; другие модели имеют иной размер или цвет
