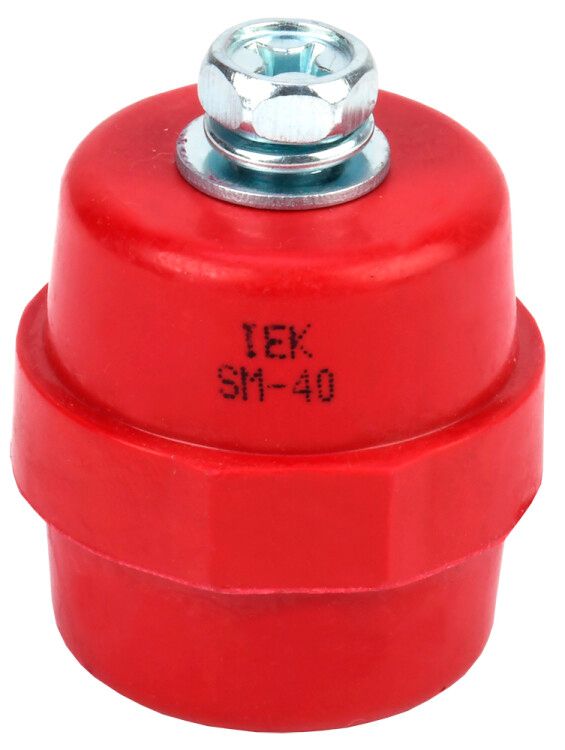

Изолятор силовой SM40 М8, 1000 В, 475 А, с болтом IEK (ИЭК) YIS11-40-12-B

Изолятор силовой SM40 (М8) с болтом от IEK - надёжная деталь для крепления и изоляции токоведущих шин в распределительных шкафах. Артикул yis11-40-12-b обеспечивает безопасную передачу тока до 475 А при напряжении до 1000 В, выдерживая экстремальные температуры от -40 до +60 C.

Назначение и область применения

Изолятор силовой SM40 (М8) с болтом используется для механического крепления и электрической изоляции медных или алюминиевых токоведущих шин внутри силовых шкафов, ящиков и сборок. Он предотвращает случайные замыкания между шиной и металлическим корпусом, обеспечивая стабильную работу распределительного устройства. Применяется в промышленных щитах, панелях управления, системах автоматизации и энергоустановках.

Технические характеристики

• Номинальное напряжение: 1000 В
• Максимальный расчетный ток: 475 А
• Метрический размер болта: М8
• Диапазон рабочих температур: от -40 C до +60 C
• Срок службы: 30 лет
• Количество полюсов: 1
• Цвет: красный - визуальное отличие от других элементов, удобство при обслуживании
• Тип изделия: принадлежность для распределительных шкафов

Совместимость и монтаж

Изолятор силовой SM40 (М8) с болтом крепится одним болтом М8 к монтажной плите, стенке шкафа или раме. На противоположной стороне через отверстие в верхней части фиксируется токоведущая шина. Для устойчивости каждую шину необходимо устанавливать минимум на два изолятора - по краям. При длине шины более 1 метра рекомендуется добавить один или несколько промежуточных изоляторов для снижения механических нагрузок и вибраций. Учитывайте посадочный диаметр отверстия под болт - он соответствует стандартному М8.

Безопасность и стандарты

Изолятор силовой SM40 (М8) с болтом изготовлен из материала, обеспечивающего высокую электрическую прочность и устойчивость к перегреву. Соответствует требованиям к изоляционным компонентам для распределительных устройств до 1000 В. Произведён в рамках серийного производства IEK, что гарантирует соответствие внутренним стандартам качества и совместимость с другими изделиями бренда.

Преимущества

• Высокая долговечность - срок службы 30 лет при нормальных условиях эксплуатации
• Устойчивость к широкому диапазону температур - работает в холодных цехах и жарких помещениях
• Стандартный болт М8 - совместим с большинством существующих решений и крепёжных плат
• Ярко-красный цвет - упрощает визуальный контроль и диагностику в сложных сборках
• Подтверждённая совместимость с рекомендованным проектным ассортиментом IEK

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от осадков и прямого UV-воздействия
• Не рассчитан на постоянные ударные или вибрационные нагрузки без дополнительной фиксации шины
• Не следует использовать в средах с агрессивными химическими веществами - материал не имеет специальной химической стойкости
• Запрещено применять при напряжении выше 1000 В - риск пробоя изоляции

Примеры использования

• Фиксация медных шин в главном распределительном щите промышленного предприятия
• Сборка силового модуля на конвейере с высокими токовыми нагрузками
• Крепление шин в частотно-регулируемых приводах (ЧРП) и преобразовательных станциях
• Монтаж в распределительных пунктах (ЩРП, ЩО) с напряжением до 1000 В

Практические советы

• Перед монтажом проверьте, чтобы поверхность, к которой крепится изолятор, была чистой и не имела острых кромок, способных повредить изоляцию
• Затягивайте болт М8 моментом, достаточным для плотного контакта, но без перегрузки - это предотвратит трещины в изоляторе
• При использовании нескольких изоляторов на одной шине - соблюдайте равномерность шага между ними
• Артикул yis11-40-12-b совместим со всеми стандартными шинами с толщиной до 10 мм; для более толстых шин требуется проверка механической совместимости
• Изолятор силовой SM40 (М8) с болтом лучше всего сочетать с аналогичными компонентами от IEK - это гарантирует единый уровень изоляции и надёжность всей системы
