Изолятор SM45 (М8) силовой с болтом | YIS11-45-14-B IEK

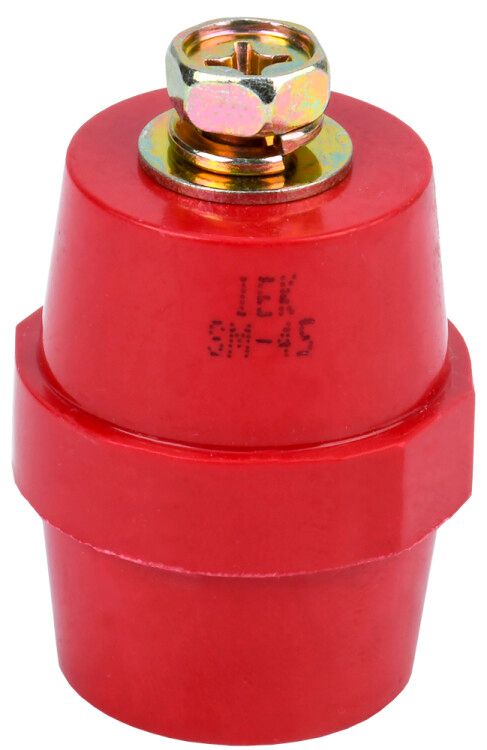

Изолятор силовой SM45 (М8) с болтом от IEK предназначен для надёжного крепления и электрической изоляции токоведущих шин в распределительных шкафах. Артикул yis11-45-14-b обеспечивает безопасную передачу тока до 500 А при напряжении до 1000 В, что делает его подходящим решением для промышленных электросистем.

Назначение и область применения

Изолятор силовой SM45 (М8) с болтом используется для фиксации медных или алюминиевых шин внутри силовых шкафов, распределительных устройств и сборок. Он предотвращает случайный контакт шины с металлическим корпусом, исключая замыкания и повреждения оборудования. Применяется в системах распределения энергии на заводах, в цехах, на насосных станциях и других объектах с высокими нагрузками.

Технические характеристики

• Номинальное напряжение: 1000 В
• Максимальный расчетный ток: 500 А
• Метрический размер болта: М8
• Диапазон рабочих температур: от -40 C до +60 C
• Срок службы: 30 лет
• Количество полюсов: 1
• Цвет: красный - визуальное отличие от других элементов, упрощает идентификацию

Совместимость и монтаж

Изолятор силовой SM45 (М8) с болтом крепится одним болтом М8 к монтажной плите, стенке шкафа или раме. На противоположной стороне через отверстие проходит токоведущая шина, которая зажимается гайкой. Для устойчивости каждую шину необходимо устанавливать минимум на два изолятора - по краям. При длине шины более 1 метра рекомендуется добавить один или несколько промежуточных изоляторов для снижения механического напряжения.

Убедитесь, что посадочный диаметр отверстия в шине соответствует внешнему диаметру изолятора - он рассчитан под стандартные шины с толщиной до 10 мм. Не используйте изоляторы с болтами большего или меньшего диаметра - это нарушит прочность крепления.

Безопасность и стандарты

Изолятор силовой SM45 (М8) с болтом изготовлен из термостойкого диэлектрического материала, обеспечивающего необходимую изоляционную способность при работе под напряжением до 1000 В. Соответствует требованиям к безопасности для компонентов распределительных устройств согласно ГОСТ Р 50030.2 и IEC 60947-1. Цветная окраска (красный) соответствует принятой цветовой маркировке для высоковольтных участков.

Преимущества

• Высокая механическая прочность - выдерживает вибрации и ударные нагрузки в промышленной среде
• Стабильные изоляционные свойства при экстремальных температурах - работает в холодных складах и жарких цехах
• Долгий срок службы - 30 лет без потери характеристик при правильном монтаже
• Ярко выраженный красный цвет - ускоряет визуальный осмотр и диагностику
• Совместим с широким спектром шин и крепёжных элементов

Ограничения применения

• Не предназначена для использования вне закрытых шкафов - отсутствует защита IP, не защищён от влаги и пыли снаружи
• Не применяется для крепления кабелей - только для жестких токоведущих шин
• Запрещено использовать с болтами другого размера - М8 является обязательным требованием
• Не рекомендуется применять в условиях постоянного воздействия химически активных паров или масел - материал не устойчив к агрессивным растворителям

Примеры использования

• Фиксация медных шин в главном распределительном щите цеха
• Подключение шин между преобразователями частоты и двигателями
• Сборка силового щита для системы автоматизации конвейера
• Монтаж распределительной шины в щитах управления насосными станциями

Практические советы

• Перед монтажом проверьте целостность изолятора - трещины или сколы недопустимы даже маленькие
• Затягивайте болт равномерно, без перегрузки - избыточный момент может растреснуть корпус
• При использовании нескольких изоляторов на одной шине - соблюдайте одинаковый уровень установки, чтобы избежать перекоса
• Для удобства обслуживания оставляйте доступ к болтовому соединению - не заделывайте изоляторы герметиком или панелями
• Артикул yis11-45-14-b совпадает с каталогом IEK - заказывайте запасные части по этому коду
