Шина нулевая ШНИ-6х9-12-Д-С, 12 контактов, 100А, 16мм² IEK (ИЭК) YNN10-69-12D-K07

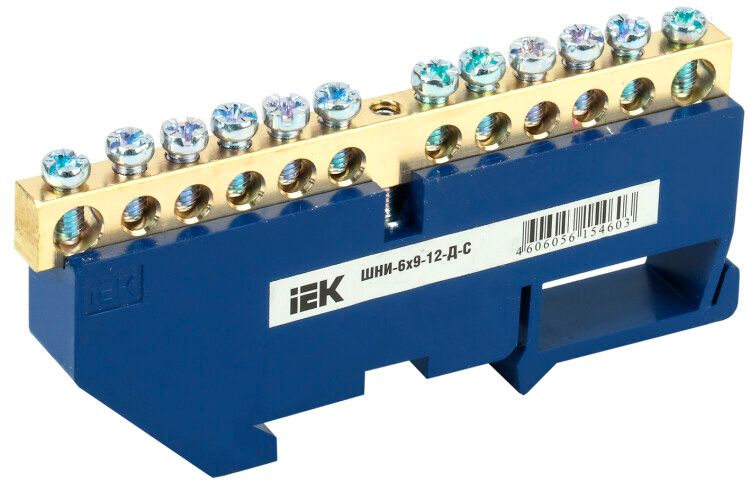

Шина нулевая на DIN-изоляторе ШНИ-6х9-12-Д-С от IEK - надёжный элемент для организации нулевого и защитного заземления в распределительных щитах. Артикул ynn10-69-12d-k07 обеспечивает прочное соединение до 12 проводов сечением до 16 мм2 при напряжении до 380 В и токе до 100 А.

Назначение и область применения

Шина нулевая на DIN-изоляторе ШНИ-6х9-12-Д-С предназначена для создания единой точки подключения нулевых и защитных заземляющих проводников в электрощитах. Применяется в бытовых, коммерческих и промышленных распределительных устройствах - например, в щитах автоматического ввода резерва (АВР), групповых щитах жилых домов, на производствах с оборудованием до 100 А.

Технические характеристики

• Количество контактов: 12
• Номинальный ток: 100 А
• Напряжение: 380 В
• Диапазон сечений подключаемых проводов: до 16 мм2
• Материал контактной части: латунь - устойчива к окислению и перегреву
• Основание: диэлектрический полиамид - самозагасающий, не поддерживает горение
• Температурный режим работы: от -40 C до +50 C
• Цвет корпуса: синий
• Срок службы: 15 лет
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Поверхность: необработанная - без покрытия, сохраняет естественную проводимость

Совместимость и монтаж

Шина нулевая на DIN-изоляторе ШНИ-6х9-12-Д-С совместима со всеми стандартными DIN-рейками 35 мм, используемыми в щитах IEK и других производителей. Монтаж выполняется простым защёлкиванием - никаких инструментов не требуется. Каждый контакт рассчитан на один провод; многожильные провода рекомендуется обжимать наконечниками НШВИ-16. Для плотного соединения затягивайте винты моментом до 1,5 Нм - переусердствовать нельзя, чтобы не повредить резьбу.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Диэлектрическая основа из самозагасающего полиамида предотвращает распространение пламени при КЗ. Латунные контакты обеспечивают стабильную теплопередачу, снижая риск перегрева. Устройство не имеет открытых токоведущих частей - безопасно при обслуживании.

Преимущества

• Высокая надёжность благодаря латунным контактам - меньше окисления и нагрева по сравнению с медью в условиях повышенной влажности
• Удобство сборки: все 12 точек доступны для подключения без перекрестного расположения проводов
• Функциональность: позволяет четко разделить N (рабочий ноль) и PE (защитное заземление) внутри одного щита
• Стабильность: не требует периодической проверки затяжки винтов при нормальных нагрузках
• Совместимость с продуктами IEK: легко интегрируется в готовые решения бренда

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - возможен перегрев и потеря контакта
• Не используется в цепях постоянного тока выше 100 А - указаны параметры только для переменного тока
• Не следует применять в средах с агрессивными химическими испарениями - латунь может подвергаться коррозии
• Не является устройством защиты - не заменяет автоматические выключатели или УЗО

Примеры использования

• Щит освещения в многоэтажном доме - объединение всех нулевых проводов от квартир
• Щит управления насосной станцией - подключение заземления двигателя и нуля от частотника
• Производственный щит с несколькими станками - организация отдельной шины для PE-проводников
• Распределительный пункт на объекте - сборка нулей от нескольких входящих кабелей

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 16 мм2 максимум. Большие провода лучше подключать через ответвительные колодки
• При подключении многожильных проводов всегда используйте наконечники - они исключают выпадение жил и улучшают контакт
• Обязательно помечайте каждый провод перед подключением - особенно важно при разделении N и PE
• При замене старой шины - отключите питание, даже если кажется, что “ноль” не опасен
• Для долговечности не допускайте попадания воды внутрь щита - хотя IP-класс не указан, изолятор не герметичен
